Центральный архивный сервер Центральный сервер архивов (CAS – Central Archive Server) используется для долговременного архивирования значений технологических параметров, сообщений, отчетов и рецептурных данных, поступающих не более чем от 11 обычных или резервированных OS серверов PCS7. Архивы могут сохраняться на любых носителях, поддерживаемых операционной системой CAS, включая DVD диски. CAS позволяет использовать механизмы фильтрации для выбора данных их архивов, отображать полученную информацию в табличной или графической (для значений технологических параметров) форме на экранах OS клиентов.
Дизайн
Центральный архивный сервер SIMATIC PCS 7 OS Server (BCE-интерфейс) с Microsoft Windows Server 2003 операционной системой, предлагаемый в главе "SIMATIC PCS 7 Industrial Workstation" в секции "Системно-независимые компоненты", может использоваться в качестве базового аппаратного обеспечения CAS. ПО сервера системы управления процессами SIMATIC PCS 7 V7.0 предустановлен на устройстве в дополнении к операционной системе. Для конфигурирования центрального архивного сервера (CAS) требуется базовое ПО архивного сервера (Central Archive Server Basic Package). С помощью пакетов расширений общее число архивируемых переменных может быть доведено до 120000 (SIMATIC PCS 7 Archive/SIMATIC PCS 7 Archive PowerPack лицензии). Детальную информацию о политике лицензирования архивирования на CAS вкупе с OS станциями может быть найдена в подсекции "Характеристики архивных переменных и лицензирование кратковременного и долговременного архивов" секции "OS архивирование".

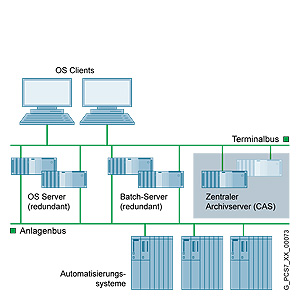

CAS не требует подключения к заводской шине. Он подсоединяется к OS и рецептурным серверам SIMATIC PCS 7 через OS‑LAN (терминальная шина) (например, через встроенный сетевой интерфейс базового аппаратного обеспечения).
Функции
Центральный архивный сервер - Архивирование сообщений и значений технологических параметров OS станций SIMATIC PCS7 V6.1.
- Архивирование рецептурных данных SIMATIC BATCH V6.1.
- Создание каталогов архивов
- Сохранение архивных данных и каталогов на внешних носителях
- Считывание информации из архивов на внешних носителях
- Визуальное представление данных из архивов на станциях OS клиентов:
- Параметризация просмотра (окна и маски) включая критерии отбора визуализируемых данных
- Табличное отображение отфильтрованных сообщений.
- DispТабличное или графическое отображение отфильтрованных значений технологических параметров
- Визуальное представление рецептурных данных
- Запись значений технологических параметров в CSV файл для обработки различными приложениями Windows
- Защита доступа и учет прав пользователей с использованием функциональных возможностей пакета SIMATIC Logon
Технические данные
Центральный архивный сервер | Центральный архивный сервер | |
|---|---|
| Долговременное архивировани | До 11 серверов/пар серверов одновременно |
| Скорость архивирования данных, поступающих с одной OS станции | Прибл. 1,000/сек. |
| Скорость архивирования данных, поступающих со всех OS серверов | Прибл. 10,000/сек. |
Дальнейшая информация
Стандартное программное обеспечение для ES Региональные версии продуктов
Все программные продукты SIMATIC PCS 7 разработаны для интернационального использования (т.е. только одна версия продукта для приложений). Программные продукты предлагают до 6 языков: Немецкий, Английский, Французский, Итальянский, Испанский и Китайский. Однако количество поддерживаемых языков не было унифицировано и могло зависить от продукта.
Интернациональные версии продукта, будут также доступны для приложений SIMATIC PCS 7 V7.1. Новая особенность заключается в том, что региональная версия продукта "ASIA" будет также предлагаться для SIMATIC PCS 7 data medium package и специальных программных продуктов SIMATIC PCS 7 - компонентов системы "Инженерная станция" и "Станция оператора". ASIA продукты идентифицируются по дополнению в имени - "ASIA".
Если продукт, представленный в каталоге не содержит регионального идентификатора ASIA, он всегда может быть использован "глобально". Однако существуют следующие ограничения: если предлагается региональный ASIA продукт, дополнения для интернационального использования не поддерживаются. Поддерживаются только азиатские языки (в т.ч. современный Китайский).
Инсталляционное программное обеспечение SIMATIC PCS 7 V7.1 доступно в виде двух пакетов:
- SIMATIC PCS 7 Data Medium Package
- SIMATIC PCS 7 Data Medium Package ASIA
Специальные программные ASIA лицензии работают только с SIMATIC PCS 7 Data Medium Package ASIA. Программные лицензии SIMATIC PCS 7, для которых нет дополнения ASIA, могут быть использованы в обоих пакетах SIMATIC PCS 7 Data Medium Packages.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7658-2EA00-2YB0 | 281 | SIMATIC PCS 7, ПО ПЕРЕМЕННЫХ АРХИВА (1500 ШТ.) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМЕНТАЦИИ, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF/ WINSRV2003, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS, SERVER | 2525.98 |
| 6ES7658-2EB00-2YB0 | 281 | SIMATIC PCS 7, ПО ПЕРЕМЕННЫХ АРХИВА (5000 ШТ.) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМЕНТАЦИИ, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF/ WINSRV2003, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS, SERVER | 8491.66 |
| 6ES7658-2EC00-2YB0 | 281 | SIMATIC PCS 7, ПО ПЕРЕМЕННЫХ АРХИВА (10000 ШТ.) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМЕНТАЦИИ, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF/ WINSRV2003, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS, SERVER | 13234.10 |
| 6ES7658-2ED00-2YB0 | 281 | SIMATIC PCS 7, ПО ПЕРЕМЕННЫХ АРХИВА (30000 ШТ.) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМЕНТАЦИИ, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF/ WINSRV2003, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS, SERVER | 21948.36 |
| 6ES7658-2FA08-2CB0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО CENTRAL ARCHIVE SERVER BASIC ASIA V8.0 (1500 ПЕРЕМЕННЫХ), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦЕНЗ. КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 2 ЯЗЫКА (E, C), РАБОТА ПОД ОС SERVER 2003 R2, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IPC | 8486.36 |
| 6ES7658-2FA08-2YB0 | 281 | SIMATIC PCS 7, ПАКЕТ ЦЕНТРАЛЬНОГО АРХИВНОГО СЕРВЕРА CENTRAL ARCHIVE SERVER BASIC PACKAGE V8.0 (1500 VAR), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 3 ЯЗЫКА(G, E, F), РАБОТА ПОД ОС SERVER 2003 R2 ЦЕЛЕВОЕ А | 8486.36 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7902-1AC00-0AA0 | 240 | SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS232C - RS232C, ДВА 9-ПОЛЮСНЫХ ГНЕЗДА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 10M | 99.64 |
