Реле контроля температуры SIMIREL 3RS10/3RS11 могут применяться для измерения температуры в твердых, жидких и газообразных средах. Температура измеряется датчиком в среде и обрабатывается реле с контролем превышения верхней или нижней границы рабочего диапазона, а также удержанием значений в заданных пределах (функция окна). Обрабатывающее устройство может одновременно обслуживать до 3-х термосопротивлений и разработано специально для контроля температуры в обмотках и подшипниках двигателей.

Особенности

• Очень простое обслуживание без сложного ведения меню
• Экономия места благодаря ширине 45 мм
• Все аппараты альтернативно выпускаются также с пружинными контактными зажимами
• Быстрый ввод параметров для регулирования по двум или трем точкам

Область применения

Реле контроля температуры SIMIREL 3RS10 41 широко применяются там, где одновременно приходится контролировать несколько температур по верхним и нижним значениям или удерживать их в заданных пределах.

Контроль установленных предельных температур и подача предупреждающих сигналов для:

• Защиты оборудования и окружающей среды
• Соблюдения технологических параметров в упаковочной промышленности или гальванотехнике
• Управления установками и машинами, например, для обогрева, кондиционирования и вентиляции, солнечными коллекторами, тепловыми насосами или горячим водоснабжением
• Контроля масла в подшипниках и коробках передач
• Контроля охлаждающей жидкости.

Функции

Распознавание короткого замыкания и обрыва провода, а также диапазон измерения ограничены в зависимости от типа датчика.

Диапазоны измерений термосопротивлений в °C

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные [PDF]

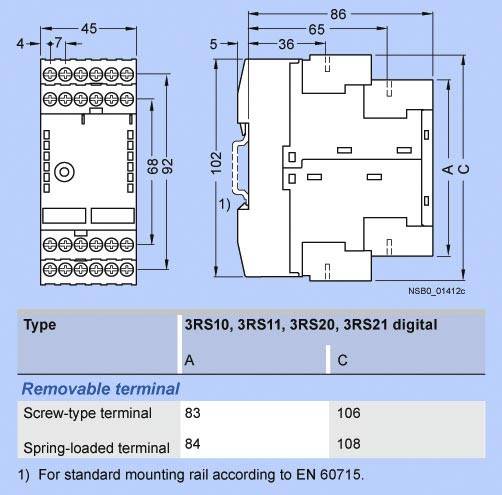

Чертеж

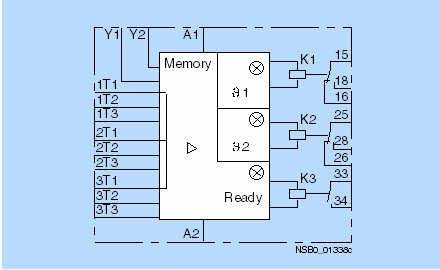

Схема подключения

Пример подключения

3RS10 41

Назначение общих клемм

A1, A2, A3  - подключение источника питания цепей управления

K1, K2, K3 - выходные реле

Назначение элементов сигнализации и подключение датчиков к 3RS10 41

ϑ1 = LED: "Срабатывание реле1"

ϑ2 = LED: "Срабатывание реле 2"

Ready = LED: "Устройство готово к работе"

1T1 - 1T3 = Подключение датчика термосопротивления 1

2T1 - 2T3 = Подключение датчика термосопротивления 2

3T1 - 3T3 = Подключение датчика термосопротивления 3

Y1/Y2 - соединение для активизации функции памяти

Внимание!

При использовании датчиков термосопротивлений с двухпроводным подключением клеммы T2 и T3 должны быть соединены перемычкой.

Заказные данные

Аксессуары
