Область применения

Область применеия цифровых таймеров:

• Системы полива газонов, парков,
• бассейны, аквариумы, фонтаны,
• контроль системами освещения,
• школьные звонки, церковные колокола,
• освещение витрин, освещение рекламы, иллюминация обьектов,
• уличное освещение, иллюминация знаков, светофоры,
• офисное освещение, освещение лестничных клеток и входов, освещение спортзалов,
• предварительный нагрев промышленных помещений, распылительных установок, сушильных камер,
• системы обогрева, кондиционирование предприятий и оборудования, циркуляционные насосы систем отопления,
• вентиляторы и вентиляционные системы, системы фильтрации, сауны.

Функции

Управление через меню с интерфейсом, схожим с мобильным телефоном.

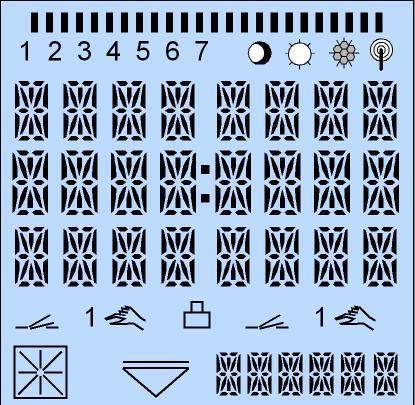

Дисплей может отображать текст в три строки  с 24 знаками и одну строку текста с 6 знаками. Курсор находится над меню прокрутки (вверх/вниз). Средняя строка для знаков с жирным шрифтом. Как только вы подтверждаете изменения в нынешнем шаге программирования в жирном шрифте нажимая ОК, вы автоматически переходите к следующему шагу. Нижняя панель инструментов содержит меню маркировки клавиш, включая символы и чистый текст, с изменениями для каждого шага программирования, как у мобильных телефонов, однако более интуитивный для пользователя. Кроме того, есть так же кнопка ESC, которая позволяет вернуться к началу задаваемой программы без сохранения изменений.

Панель управления

Языки

Для каждого устройства есть две языковых настройки:
• Языковая версия 1: немецкий (German), английский (English), голландский (Dutch), французкий (French), итальянский (Italian), португальский (Portuguese), испанский (Spanish), чешский (Czech)
• Языковая версия 2: аглийский (English), датский (Danish), норвежский (Norwegian), шведский (Swedish), финский (Finnish), польский (Polish), венгерский (Hungarian)

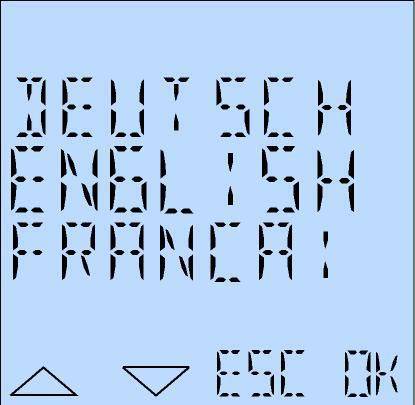

Пример программирования: выбор языка в стартовом режиме

Автоматическое переключение на летнее/зимнее время

Система автоматически переключается на летнее/зимнее время в последние выходные мая и октября (в ночь с субботы на воскресение) в соответствии с установленным порядком.
 Если необходимо вы так же можете установить другие даты для перехода на летнее/зимнее время. Переход всегда происходит с сохранением одного и того же дня недели. При необходимости Вы можете также выключить переход на летнее/зимнее время в цифровом таймере.

Ручная настройка

Автоматический режим может быть выключен с помощью простой последовательности нажатия клавиш и состояние переключателя может быть постоянно установлено на «Включен» (ON) или «Выключен» (OFF).

Функция выдержки времени

Дополнительный управляющий вход таймера обслуживается одной кнопкой. Эта опция позволяет использовать канал в качестве выключателя с выдержкой времени для освещения лестничных клеткок со временем выдержки от 1 до 99 минут.

Внешняя функция переключения

Дополнительный вход таймера управляется всего одной кнопкой.
Таймер, который включается, может быть выключен и наоборот. Со следующей командой переключения, таймер снова запускает ранее внесенное время программы.

Функция синхронизации времени через ИК приемник

Таймеры Profi с функцией передачи времени используются для синхронизации времени через ИК интерфейс.

Синхронизация

DCF 77: Длинноволновой сигнал с дальностью около 1500 км исходит из Франкфурта-на-Майне. Этот сигнал синхронизирует текущее время дня и дату на таймере. Никогда не понадобится  вручную корректировать время дня.
GPS: Этот сигнал синхронизирует текущее время дня и дату на таймере. Никогда не понадобится вручную корректировать время дня. Временной сигнал GPS (Global Positioning System – Глобальная Система Позиционирования) со спутников доступен в глобальном масштабе.

Дополнительные каналы переключения

Таймер Expert может расширяться до 7канального благодаря программному добавлению каналов переключения. Программирование производится через меню.

ИК интерфейс

Два таймера Profi и таймеры Expert /Astro с модулями расширения могут соединяться по интерфейсу ИК. Крышки устройств затонированы во избежание попадания прямых лучей искусственного или дневного света. Нет нужды в проводах. Используя два ИК соединенителя, сигнал может быть передан на более чем 50 метров по проводам к другим таймерам.

Постоянная память

Временная программа постоянно сохраняется в энергонезависимой памяти EEPROM. Ход времени продолжается благодаря резерву хода.

Пломбируемые крышки устройства

Устройство оснащено пломбируемой защитной крышкой для защиты элементов управления против неавторизированного доступа.

Батарея

Литиевая батарея, которую можно заменить, используя специальные инструменты, обеспечивает запас энергии на несколько лет.

Программирование периодов коммутации

Суточная программа: таймер переходит по одним и тем же точкам коммутации с командами ON и OFF в течение дня и с точностью до минуты.
Недельная программа: переключения в течение текущей недели могут быть установлены свободно на любой день недели, в так называемом свободном блоке коммутации.
Программа Astro:  долгота и широта места использования устройства уже введена. Таким образом, таймер может переключаться с восходом и закатом. Так же можно ввести специальное время, которое позволит включать свет за некоторое время до заката и выключать через некоторое время после восхода.
Однократное включение после выполнения, точка коммутации автоматически удаляется, так как она не будет использована более в текущем году (например, Праздник Пасхи). Применение: в основном для праздников.
Годовая программа: годовая программа всегда базируется на недельной. При добавлении даты к текущему списку переключений, таймер только переключается в заданные моменты времени в году.
Импульсная программа: взамен команды «Включить» (ON), можно запрограммировать импульс длительностью 1 сек до 59 сек. Это позволяет автоматизировать команды кнопок для удаленного контроля переключения или самоблокировку переключателя.
Цикличная программа: программируется начало программы, длительность времени включения, длительность цикла и время окончания цикла. Цикл повторяется без времени старта и времени окончания.
Случайная программа: Точки коммутации «Включить»(ON) или «Выключить» (OFF) задаются в случайном порядке от 1 минуты до 59 минут

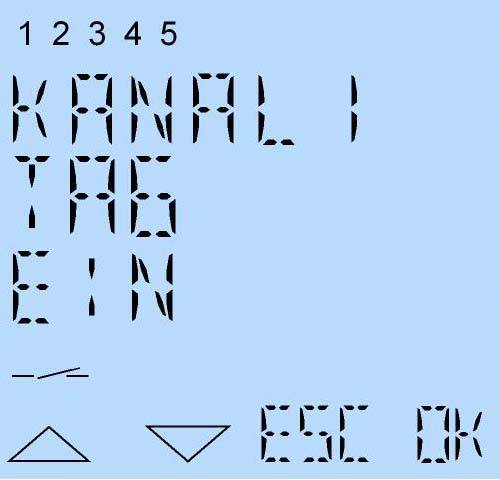

Пример программирования: блокировка программирования, канал 1,  команда ВКЛ

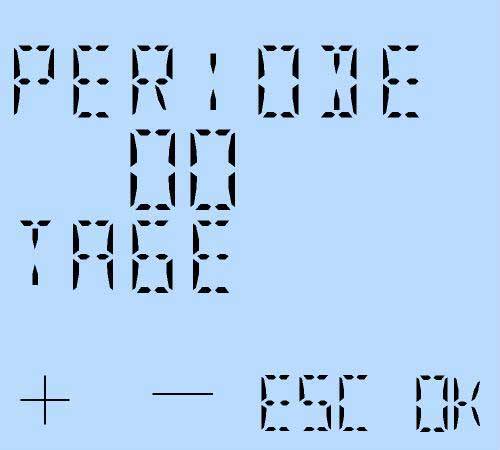

Пример прогарммирования цикличной программы

Программируемые функции

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

ИК интерфейс

Два таймера Profi и таймеры Expert /Astro с модулями расширения могут соединяться по интерфейсу ИК. Крышки устройств затонированы во избежание попадания прямых лучей искусственного или дневного света. Нет нужды в проводах. Используя ИК соединение, сигнал может быть доступен на удалении 50 метров проводного соединения с другими таймерами.

Функция внешнего переключения и таймер

Эта функция активируется при помощи кнопки или команды переключения на зажимах S с 230 V AC.

Связь по ИК с Profi и Astro

Таймеры Profi и Astro могут связываться между собой. Для этого в навесную крышку устройства (прозрачный пластик) вмонтирована светофильтр ИК интерфейса. Навесная крышка затонирована во избежание попадания лучей искусственного света.
DCF или GPS антенна может быть подсоединина к тамймеру Profi 7LF4 320. Таймер 7LF4 320 импортирует настройки времени. Они синхронизируют текущее время суток таймера 7LF4 322 с его собственным. Это означает, что оба таймера имеют установки времени дня соответствующие строгим требованиям.
В показанных примерах, таймеры используются как трехканальные устройства, следовательно переменные и функции можно устанавливать на дисплее и одного, и другого устройства.

Profi 7LF4 320 (слева)

Profi 7LF4 322 (справа)

ИК связь с Expert

Устройства серии Expert так же можно соединять. С присоединенной DCF или GPS антенной и при использовании вместе с таймером 7LF4 331, эта комбинация может ответить самым высоким требованиям синхронизации времени суток. Таймеры серии Expert имеют расширенную память, которая поможет создать дополнительные каналы, статус которых не отображается на дисплее.

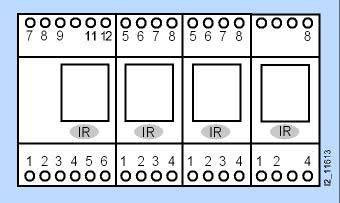

На иллюстрациях показан пример применения устройств 7LF4 331, и двух 7LF4 340 расширенных до шести каналов. Существует возможность расширения до 8 каналов.
При большом количестве обьединенных устройств, такая комбинация может иногда занимать на монтажной рейке до 12 модулей. В этом случае соединение по ИК будет полезным. В сочетании со вторым ИК соединителем он подает сигнал на расширенную группу устройств соединенных двумя кабелями.

Expert 7LF4 331 time switch (слева)

Expert 7LF4 349 additional channels (в центре)

Expert 7LF4 912 IR connector (справа)
