CM 1243-5

Модуль CM 1243-5 позволяет производить подключение контроллера SIMATIC S7-1200 к сети PROFIBUS в режиме ведущего DP устройства:

  • Ведущее устройство PROFIBUS DPV1 по IEC 61158.
  • Обслуживание до 16 ведомых устройств PROFIBUS DP.
  • Поддержка S7 функций связи для обмена данными с другими контроллерами S7.
  • Поддержка обмена данными с программаторами и панелями операторов, оснащенными интерфейсом PROFIBUS.
  • Замена модуля без повторного конфигурирования.
  • Поддержка всех стандартных скоростей обмена данными от 9.6 Кбит/с до 12 Мбит/с.
  • Компактный пластиковый корпус формата модулей S7-1200 для установки на стандартную профильную шину.
  • Быстрое включение в работу с помощью STEP 7 без дополнительных затрат на программирование.

CM 1243-5 имеет промышленное исполнение и позволяет получать рентабельные решения по использованию S7-1200 в сети PROFIBUS.




Особенности

CM 1243-5

Эффективное решение для систем на базе PROFIBUS:

  • Снижение затрат на выполнение монтажных работ и аппаратуру.
  • Быстрое обнаружение ошибок и отказов на основе использования исчерпывающего набора диагностических функций.
  • Оптимизация процессов управления предприятием.

Особенности решений автоматизации с модулями CM 1242-5:

  • Простое подключение S7-1200 к сети PROFIBUS без использования дополнительного блока питания.
  • Рентабельное решение для построения распределенных систем на основе PROFIBUS.
  • Быстрое выполнение пуско-наладочных работ без дополнительных затрат на программирование.

Рентабельное решение по использованию S7-1200 в распределенных системах управления на основе сети PROFIBUS.




Область применения

CM 1243-5

Модуль CM 1242-5 ориентирован на эксплуатацию в промышленных условиях.

С его помощью могут создаваться рентабельные решения по построению распределенных систем управления на базе S7-1200 , включению S7-1200 в комплексные системы управления. Он может использоваться во всех секторах промышленного производства. Например,:

  • В автомобильной промышленности.
  • В фармацевтической промышленности.
  • На предприятиях по производству полупроводников.
  • В пищевой промышленности.

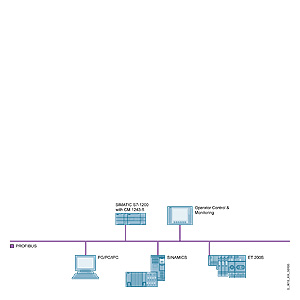

В машиностроении S7-1200 с модулем CM 1243-5 может использоваться как центральный блок управления со своим набором датчиков, исполнительных устройств и приборов человеко-машинного интерфейса, связанных через сеть PROFIBUS.

  • Погрузочные машины.
  • Машины для металлообработки.
  • Упаковочные машины.
  • Печатающие машины.
  • Текстильные машины.
  • Машины для розлива жидкостей.




Дизайн

CM 1243-5

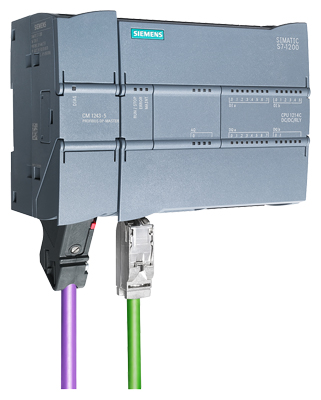

CM 1242-5 является модулем контроллера S7-1200 и характеризуется следующими показателями:

  • Прочный компактный пластиковый корпус.
  • Соединитель для подключения к PROFIBUS и диагностические элементы, закрытые защитной дверцей.
  • Съемные соединительные терминалы.
  • Простая установка на стандартную профильную шину.
  • Подключение к PROFIBUS через 9-полюсное гнездо соединителя D типа.
  • 3-полюсный съемный терминальный блок для подключения цепи питания =24 В.

CM 1242-5 устанавливается слева от центрального процессора или другого коммуникационного модуля и получает питание через 3-полюсный съемный терминальный блок в верхней части корпуса. Соединитель для подключения к сети PROFIBUS (RS485) расположен в нижней части корпуса и закрыт защитной дверцей.




Функции

CM 1243-5

CM 1243-5 обеспечивает поддержку коммуникационных служб ведущего устройства сети  PROFIBUS DP:

  • Ведущее устройство PROFIBUS DP по IEC 61158.
  • PG/OP функции связи.
  • S7 функции связи.

Ведущее устройство PROFIBUS DP

CM 1243-5 работает в режиме ведущего устройства DP-V1 по IEC 61158, выполняет комплексную обработку сетевого обмена данными, разгружает центральный процессор от обслуживания коммуникационных задач.

Содержимое области отображения процесса передается между коммуникационным модулем и центральным процессором. К одному модулю CM 1243-5 может подключаться до 16 ведомых устройств PROFIBUS DP.

PG/OP функции связи

S7-1200 с модулем CM 1243-5 позволяет выполнять дистанционное программирование контроллера через PROFIBUS.

S7 функции связи

Поддержка коммуникационного обмена данными с другими системами на основе S7 функций связи  (Put/Get):

  • с другими программируемыми контроллерами SIMATIC S7;
  • с приборами человеко-машинного интерфейса HMI;
  • с компьютерами, ноутбуками и программаторами, оснащенными интерфейсом PROFIBUS.

Диагностика

STEP 7 обеспечивает поддержку широкого набора диагностических функций, позволяющих

  • Считывать оперативные состояния коммуникационного модуля.
  • Решать общие диагностические задачи.
  • Выполнять диагностику соединений.
  • Просматривать содержимое буфера диагностических сообщений.

Для конфигурирования CP 1243-5 необходим STEP 7 Basic V11 или выше.




Технические данные

CM 1243-5

Заказной номер

6GK7 243-5DX30-0XE0

Назначение продукта

CM 1243-5

Скорость обмена данными



Скорость обмена данными через PROFIBUS

9.6 кбит/с  … 12 Мбит/с

Интерфейсы



Количество электрических соединителей:


  • для подключения к сети PROFIBUS

1
  • для подключения цепи питания

1

Конструкция соединителей:


  • для подключения к сети PROFIBUS

9-полюсное гнездо соединителя D-типа (RS485)
  • для подключения цепи питания



Электрические параметры



Род тока цепи питания

Постоянный

Напряжение питания:


  • через внутреннюю шину контроллера

-
  • внешнее

24 В

Допустимое отклонение напряжения питания вверх от =24 В

20 %

Допустимое отклонение напряжения питания вниз от =24 В

20 %

Потребляемый ток:


  • от внутренней шины контроллера при напряжении =5 В, типовое значение

-
  • от внешнего блока питания при напряжении =24 В:


  • типовое значение

0.1 A
  • максимальное значение

-

Потери активной мощности

2.4 Вт

Условия эксплуатации, хранения и транспортировки



Диапазон температур:


  • во время работы, вертикальная установка

0  … 45 °C
  • во время работы, горизонтальная установка

0  … 55 °C
  • во время хранения

-40  … +70 °C
  • во время транспортировки

-40  … +70 °C
  • комментарий

-

Относительная влажность во время работы при температуре 25 °C, не более

95 %, без появления конденсата

Степень защиты

IP20

Конструкция, габариты и масса



Формат модуля



Ширина

30 мм

Высота

100 мм

Глубина

75 мм

Масса

0.134 кг

Свойства и функции



Количество модулей:


  • на CPU, не более

1 (для CPU до V2.x включительно), 3 (для CPU V3.0 и выше)
  • замечание

-

Производительность



Открытый обмен данными



Количество SEND/RECEIVE соединений, не более

-

Объем данных пользователя на SEND/RECEIVE соединение, не более

-

PROFIBUS DP



Ведущее устройство DPV1

Есть

Количество подключаемых ведомых DP устройств, не более

16

Адресное пространство:


  • ввода на ведущее DP устройство

512 байт
  • вывода на ведущее DP устройство

512 байт
  • ввода на ведомое DP устройство

244 байт
  • вывода на ведомое DP устройство

244 байт
  • диагностических данных на ведомое DP устройство

240 байт

Сервисы ведомого DP устройства:


  • DPV0

Нет
  • DPV1

Нет

Адресное пространство:


  • ввода на ведомое DP устройство

-
  • вывода на ведомое DP устройство

-

S7 функции связи



Количество S7 соединений:


  • не более

8
  • для PG функций связи, не более

1
  • для PG/OP функций связи, не более

3
  • замечание

Не более 4 соединений с другими S7 станциями

Одновременная поддержка нескольких протоколов



Количество активных соединений:


  • без поддержки DP, не более

8
  • с поддержкой DP, не более

8

Конфигурирование



Программное обеспечение конфигурирования






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK7243-5DX30-0XE05P1COMMUNICATION MODULE CM 1243-5 FOR CONNECTION OF SIMATIC S7-1200 TO PROFIBUS AS DP MASTER MODULE; PG/OP COMMUNICATION; S7-COMMUNICATION 367.82
