• Интерфейс ведущегог устройства для AS-интерфейсе через 12-штырьковый соединитель для распределенных систем ввода/вывода ET 200X

• Простота работы в адресном пространстве ввода/вывода SIMATIC ET 200X

• Отсутствие необходимости конфигурации CP для AS-интерфейса

• Адресация до 31-го ведомого AS-интерфейса в соответствии со спецификацией V2.0 AS-интерфейса

• Значительное увеличение количества вводов/выводов для ET 200X

• Мониторинг подаваемого напряжения на кабель AS-интерфейса.

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Особенности

• Возможность реализации функций ПЛК в ET 200X с BM 147, степень защиты IP 65

• Применение в тяжелых промышленных условиях окружающей среды без дополнительного кожуха благодаря высокой степени защиты IP 67

• Гибкие и расширенные возможности применения ET 200X благодаря точному увеличению количества имеющихся входов /выходов

• Сокращение времени ввода в эксплуатацию благодаря простому проектированию через нажатие кнопок

• Сокращение времени простоя и соответственно времени обслуживания в случае неисправности благодаря светодиодной индикации:
  • Статус сети AS-Interface
  • Подключенные Slave и их функциональная готовность
  • Контроль напряжения сети AS-Interface

Область применения

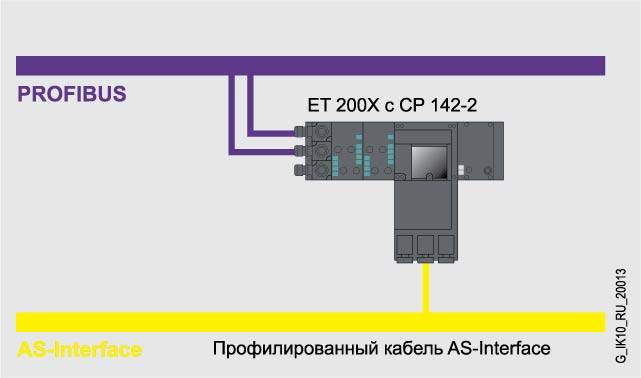

Коммуникационный процессор CP 142-2 используется для соединения распределенной системы ввода/вывода ET 200X с AS-интерфейсом.

Данный модуль может использоваться для активизации до 31-го ведомого AS-интерфейса, и, если поддерживаются двусторонние ведомые, до 248 двоичных компонентов.

С ET 200X могут работать до шести CP 142-2.

Дизайн

• Используется 16 байтов пространства входов и 16 байтов пространства выходов ET 200X.

• Светодиодная индикация на передней панели.

• Светодиодная индикация подсоединенных и активных ведомых устройств, а также индикация их сетевой доступности.

• Одна кнопка используется для изменения режима функционирования, для принятия существующей конфигурации и смены экрана.

• Присоединение кабеля AS-интерфейса к коннектору M12.

• Мониторинг подаваемого на кабель AS-интерфейса напряжения питания.

Функции

CP 142-2 может функционировать в двух режимах:

• Стандартный режим с BM 141/BM 142/BM 147. Могут адресоваться до 124 входных и выходных битов ведомых устройств AS-интерфейса.

• Расширенный режим с BM 147. Вызов функций облегчает основные вызовы в соответствии со спецификацией V2.0 AS-интерфейса (например, запись параметров). Вызовы описаны в соответствующем руководстве, где также приведены примеры программ.

Светодиоды индикации статуса находятся на передней панели.
