CP 1542-5

Разделы

CP 1542-5

Коммуникационный процессор CP 1542-5 предназначен для использования в программируемых контроллерах SIMATIC S7-1500. Он поддерживает обмен данными с устройствами более низкого уровня через сеть PROFIBUS со скоростью обмена данными от 9.6 кбит/с до 12 Мбит/с. CP 1542-5 позволяет оснащать контроллер несколькими интерфейсами PROFIBUS, самостоятельно обрабатывает коммуникационные задачи, снижает нагрузку на центральный процессор.

  • Ведущее или ведомое устройство PROFIBUS DP с электрическим (RS 485) интерфейсом для подключения к сети PROFIBUS со скоростью обмена данными до 12 Мбит/с, включая 45.45 кбит/с.

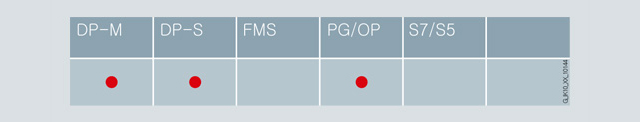

  • Коммуникационные сервисы:
  • PROFIBUS DP.
  • PG/OP функции связи.
  • Синхронизация времени.
  • Программирование и конфигурирование через PROFIBUS.
  • PG функции связи с поддержкой межсетевого обмена данными на основе процедур S7 маршрутизации.
  • Замена модуля без повторного конфигурирования системы связи.




Особенности

CP 1542-5
  • Поддержка функций SYNC/FREEZE и постоянного времени цикла шины, построение распределенных систем автоматического регулирования.
  • Автоматизация отдельных частей процесса на основе нескольких сетей PROFIBUS.
  • Универсальное назначение, одновременная поддержка нескольких коммуникационных сервисов одним коммуникационным процессором.




Область применения

CP 1542-5

Коммуникационный процессор CP 1542-5 предназначен для подключения программируемого контроллера SIMATIC S7-1500 к сети PROFIBUS. Он освобождает центральный процессор от обслуживания коммуникационных задач.

Программируемый контроллер S7-1500 с CP 1542-5 способен выполнять:

  • Функции ведущего устройства PROFIBUS DP в соответствии с требованиями стандартов IEC 61158/EN 50170. Один коммуникационный процессор способен обслуживать до 32 ведомых DP устройств.
  • Коммуникационный обмен данными с программаторами и приборами человеко-машинного интерфейса.

Количество коммуникационных процессоров, устанавливаемых в один контроллер, зависит от типа используемого центрального процессора и набора поддерживаемых коммуникационных сервисов.

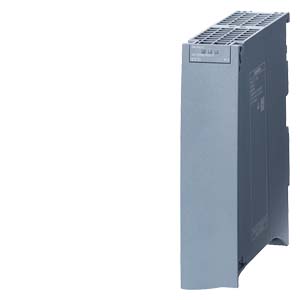

Дизайн

CP 1542-5

Коммуникационный процессор CP 1542-5 обладает всеми достоинствами конструкции программируемого контроллера SIMATIC S7-1500:

  • Компактное исполнение:
    • 9-полюсное гнездо соединителя D-типа для подключения к сети PROFIBUS DP.
    • Питание через внутреннюю шину контроллера.
    • Три светодиода индикации оперативных и коммуникационных состояний модуля.
  • Простота установки: Коммуникационный процессор CM 1542-5 устанавливается на стандартную профильную шину S7-1500 и подключается к другим модулям с помощью U-образного шинного соединителя. Он может занимать любое посадочное место в линейке расширения центрального процессора.
  • Удобное подключение внешних цепей: сетевой кабель подключается к 9-полюсному гнезду соединителя D-типа.
  • CP 1542-5 работает с естественным охлаждением и не требует использования буферных батарей.
  • Замена модуля выполняется без повторного конфигурирования системы связи.




Функции

CP 1542-5

Модуль CP 1542-5 обеспечивает поддержку следующих коммуникационных сервисов:

  • Ведущее устройство PROFIBUS DP класса 1.
    • PROFIBUS DP в соответствии с требованиями стандартов IEC 61158/61784.
    • SYNC/FREEZE: входы и выходы могут быть синхронизированы из программы пользователя с помощью системной функции DPSYNC_FR.
  • Ведомое устройство PROFIBUS DP (не может использоваться одновременно с функциями ведущего DP устройства).
  • PG/OP функции связи.
  • Синхронизация времени через PROFIBUS.
Ведущее устройство PROFIBUS DP

Коммуникационный процессор CP 1542-5 функционирует в режиме ведущего устройства DP-V1. Он выполняет автономную обработку коммуникационных задач и позволяет подключать до 32 ведомых DP устройств. В роли ведомых DP устройств могут выступать программируемые контроллеры S7-1200 с коммуникационным модулем CM 1242-5, станции ET 200 и т.д. Таким образом, коммуникационный процессор CP 1542-5 позволяет получать дополнительные интерфейсы подключения программируемого контроллера S7-1500 к сети PROFIBUS DP.

В режиме ведущего устройства DP-V1 коммуникационный процессор CP 1542-5 обеспечивает поддержку не только циклического, но и асинхронного обмена данными через сеть PROFIBUS, включая обработку аварийных сообщений. Дополнительно CP 1542-5 поддерживает функции SYNC и FREEZE, а также постоянного времени цикла шины.

В процессе нормальной работы CP 1542-5 способен активировать и деактивировать ведомые DP устройства. Поддержка этих функций существенно упрощает пошаговый ввод в эксплуатацию всей системы в целом.

Диагностирующие повторители способны выполнять диагностику каналов связи во время работы, а также выявлять появление их повреждений. CP 1542-5 обеспечивает поддержку диагностирующих повторителей, включая активацию идентификации топологии в диагностирующем повторителе.

С точки зрения программирования и конфигурирования CP 1542-5 аналогичен встроенным интерфейсам PROFIBUS центральных процессоров S7-1500. Обслуживание системы распределенного ввода-вывода не отличается от обслуживания системы локального ввода-вывода. В системах распределенного ввода-вывода CP 1542-5 позволяет получать исключительно короткие времена отклика.

PG/OP функции связи

PG/OP функции связи позволяют выполнять дистанционное программирование всех S7 станций, подключенных к сети.

  • Процедуры S7 маршрутизации: позволяют использовать межсетевой обмен данными для дистанционного программирования S7 станций во всех сетях, доступных через программируемые контроллеры SIMATIC S7.
S7 функции связи

S7 функции связи находят применение для коммуникационного обмена данными:

  • с программаторами (PG/OP функции связи),
  • приборами человеко-машинного интерфейса (OP функции связи).
Синхронизация времени

Операции синхронизации находят применение для установки даты и времени в масштабах всего предприятия.

Коммуникационный процессор CP 1542-5 способен передавать текущее значение времени центрального процессора S7-1500 в сеть PROFIBUS. Он может сделать текущее значение даты и времени доступным в сети PROFIBUS.

CP 1542-5 обеспечивает поддержку:

  • текущего значения времени, переключения с зимнего на летнее время и наоборот, синхронизации времени.
Диагностика

Поддержка широкого спектра диагностических функций с помощью инструментальных средств STEP 7 Professional (TIA Portal) от V12 SP1 и выше:

  • Отображение состояния коммуникационного процессора.
  • Общая диагностика и статистические функции.
  • Диагностика соединений.
  • Статистические данные о работе сети.
  • Буфер аварийных сообщений.
  • Поддержк работы с диагностирующими повторителями.
Конфигурирование

Для конфигурирования всех функций CP 1542-5 необходим пакет STEP 7 Professional (TIA Portal) от V12 SP1 и выше. Параметры настройки коммуникационного процессора сохраняются в памяти центрального процессора. Это позволяет выполнять замену вышедшего из строя коммуникационного процессора без повторного конфигурирования системы связи. При запуске нового коммуникационного процессора в него автоматически передаются все необходимые параметры конфигурации из памяти центрального процессора.

Конфигурирование и программирование всех сетевых контроллеров SIMATIC S7 может выполняться дистанционно через сеть.




Дальнейшая информация

CP 1542-5

Более полную информацию о программируемом контроллере SIMATIC S7-1500 можно найти в Интернете по ссылке: www.siemens.com/simatic-S7-1500




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK7542-5FX00-0XE05P2COMMUNICATION PROCESSOR CP 1542-5 FOR CONNECTING SIMATIC S7-1500 TO PROFIBUS DP AS DP-MASTER OR DP-SLAVE, S7-ROUTING, DIAGNOSTICS, CLOCK SYNCHRONISATION 535.30




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7822-1AA02-0XC5265SIMATIC STEP 7 PROFESSIONAL V12, ПО РАЗРАБОТКИ, POWER PACK & UPGRADE PLUS, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ, ОБНОВЛЕНИЕ И РАСШИРЕНИЕ ФУНКЦИОНАЛА STEP 7 V5.4/5.5->V12, ПО И ДОК. НА DVD CLASS A, ЛИЦ. КЛЮЧ НА USB 6 ЯЗЫКОВ (GE,EN,IT,FR,SP,CH), РАБОТА ПОД ОС WIN XP (32 БИТ) / WIN 7 (32 БИТ, 64 БИТ) ДЛЯ НАСТРОЙКИ SIMATIC S7-1200/1500 SIMATIC S7-300/400/WINAC 1351.50
6ES7822-1AA02-0XE5265SIMATIC STEP 7 PROFESSIONAL V12, ПО РАЗРАБОТКИ, UPGRADE PLUS ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ, ОБНОВЛЕНИЕ STEP 7 PROF. 2006/2010->V12, ПО И ДОК. НА DVD, CLASS A, ЛИЦ. КЛЮЧ НА USB, 6 ЯЗЫКОВ (GE,EN,IT,FR,SP,CH), РАБОТА ПОД ОС WIN XP (32 БИТ) / WIN 7 (32 БИТ, 64 БИТ) ДЛЯ НАСТРОЙКИ SIMATIC S7-1200/1500 SIMATIC S7-300/400/WINAC 702.78
6ES7822-1AA02-0YA5265SIMATIC STEP 7 PROFESSIONAL V12, ПО РАЗРАБОТКИ,ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ, LICENSE ПО И ДОК. НА DVD CLASS A, ЛИЦ. КЛЮЧ НА USB 6 ЯЗЫКОВ (GE,EN,IT,FR,SP,CH), РАБОТА ПОД ОС WIN XP (32 БИТ) / WIN 7 (32 БИТ, 64 БИТ) ДЛЯ НАСТРОЙКИ SIMATIC S7-1200/1500 SIMATIC S7-300/400/WINAC 2043.68
6ES7822-1AA02-0YA7265SIMATIC STEP 7 PROFESSIONAL V12, ПО РАЗРАБОТКИ,ПРОБНАЯ ЛИЦЕНЗИЯ, ПО И ДОК. НА DVD CLASS A 6 ЯЗЫКОВ (GE,EN,IT,FR, SP,CH), РАБОТА ПОД ОС WIN XP (32 БИТ) / WIN 7 (32 БИТ, 64 БИТ) ДЛЯ НАСТРОЙКИ SIMATIC S7-1200/1500 SIMATIC S7-300/400/WINAC 27.03
6ES7822-1AA02-0YC5265SIMATIC STEP 7 PROFESSIONAL V12, ПО РАЗРАБОТКИ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ, РАСШИРЕНИЕ ФУНКЦИОНАЛА BASIC V12 -> PROFESSIONAL V12 ПО И ДОК. НА DVD CLASS A, ЛИЦ. КЛЮЧ НА USB 6 ЯЗЫКОВ (GE,EN,IT,FR,SP,CH), РАБОТА ПОД ОС WIN XP (32 БИТ) / WIN 7 (32 БИТ, 64 БИТ) ДЛЯ НАСТРОЙКИ SIMATIC S7-1200/1500 SIMATIC S7-300/400/WINAC 1729.92
6ES7822-1AA02-0YE5265SIMATIC STEP 7 PROFESSIONAL V12, ПО РАЗРАБОТКИ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ, ОБНОВЛЕНИЕ V11->V12, ПО И ДОК. НА DVD, CLASS A, ЛИЦ. КЛЮЧ НА USB, 6 ЯЗЫКОВ (GE,EN, IT,FR,SP,CH), РАБОТА ПОД ОС WIN XP (32 БИТ) / WIN 7 (32 БИТ, 64 БИТ) ДЛЯ НАСТРОЙКИ SIMATIC S7-1200/1500 SIMATIC S7-300/400/WINAC 540.60
6ES7972-0BA52-0XA0250SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 38.90
6ES7972-0BB52-0XA0250SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 50.77
6GK1500-0AA105O1SIMATIC NET, ТЕРМИНАЛ 12M: ДЛЯ ПОДКЛ. СТАНЦИЙ К СЕТИ PROFIBUS (RS485), ДО 12 МБИТ/С, КОНТАКТЫ ПОД ВИНТ ДЛЯ ПОДКЛ. К ЛИНИИ PROFIBUS, ОТВОД ДЛИНОЙ 1.5 M ДЛЯ ПОДКЛ. PROFIBUS СТАНЦИИ 125.08
6GK1905-6AA005K2SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS 62.96
6XV1830-0EH105K1SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M 1.46
