CP 1543-1 Коммуникационный процессор CP 1543-1 предназначен для подключения контроллера SIMATIC S7-1500 к сети Ethernet и обеспечения защищенного обмена данными. Он позволяет выполнять защиту доступа к контроллеру S7-1500 и подключенным к нему станциям с использованием механизма полной инспекции пакетов данных (SPI - Stateful Packet Inspection) встроенного межсетевого экрана, парольной защиты и кодирования данных на основе протоколов FTPS и SNMPv3.
Более того. Коммуникационный процессор CP 1543-1 позволяет интегрировать контроллеры S7-1500 в IPv6 сети. Все функции конфигурируются инструментальными средствами пакета STEP 7 Professional V12 (TIA Portal V 12).
CP 1543-1 обеспечивает поддержку следующих коммуникационных сервисов:
- PG/OP функции связи.
- S7 функции связи.
- Открытый обмен данными (SEND/RECEIVE, FETCH/WRITE).
- IT функции связи:
- с поддержкой протоколов FTP/FTPS для управления и доступа к блокам данных центрального процессора в режиме сервера или клиента;
- рассылка e-mail сообщений через SMTP/SMTPS или ESMTP с "SMTP-Auth" для идентификации на e-mail сервере (в том числе с поддержкой IPv6).
- Функции защиты данных:
- межсетевой экран с полной проверкой пакетов данных (уровни 3 и 4);
- регистрация событий в специальном файле, который может быть считан инструментальными средствами конфигурирования или автоматически отправлен в syslog сервер;
- FTPS (непосредственный режим).
- NTP для защищенной синхронизации даты и времени, а также передачи сигналов точного времени;
- SNMPv3 для передачи аналитической информации о работе сети;
- защищенная передача e-mail сообщений с использованием протокола SMTPs.
- Интеграция S7-1500 в IPv6 сети; IPv6-совместимые IP адреса могут использоваться следующими коммуникационными сервисами:
- FETCH/WRITE доступ (CP в режиме сервера).
- FTP в режиме сервера.
- FTP клиент с адресацией из программного блока.
- Передача E-mail с адресацией из программного блока.
Особенности
CP 1543-1
- Использование SIMATIC S7-1500 в инфраструктурах IPv6.
- Оптимальная поддержка и обслуживание с исползованием:
- простой диагностики через встроенный Web сервер;
- удаленного программирования через LAN;
- мониторинга с использованием IT инструментальных средств управления сетью (SNMP).
- функций замены модуля без повторного конфигурирования системы связи.
- Защита системы от несанкционированного доступа:
- централизованное управление доступом к любой станции S7;
- защищенный доступ к центральному Web серверу.
- Разделение сетей с присвоением одинаковых IP адресов идентичным машинам.
- Простая сигнализация через каналы электронной почты и простая передача производственных данных через FTP.
- Защита инвестиций за счет простой интеграции SIMATIC S7-1500 в существующие сети Industrial Ethernet с программируемыми контроллерами SIMATIC S7-300 / S7-400 / S5.
Область применения
CP 1543-1 Коммуникационный процессор CP 1543-1 позволяет производить подключение контроллера SIMATIC S7-1500 к сети Industrial Ethernet и выполнять защищенный обмен данными через эту сеть. Модуль оснащен собственным микропроцессором, выполняет самостоятельное обслуживание коммуникационных задач, снижает нагрузку центрального процессора, позволяет получать дополнительные коммуникационные интерфейсы.
CP 1543-1 позволяет поддерживать обмен данными:
- с программаторами, промышленными и офисными компьютерами;
- с ведущими компьютерами;
- с приборами и системами оперативного управления и мониторинга,
- с системами автоматизации SIMATIC S5/S7.
С его помощью программируемый контроллер SIMATIC S7-1500 может быть защищен от несанкционированного доступа из сети Ethernet. Обеспечивается поддержка безопасного удаленного доступа через локальную сеть и обмен данными между устройствами или сегментами сети, защищенного от несанкционированной модификации данных или промышленного шпионажа.

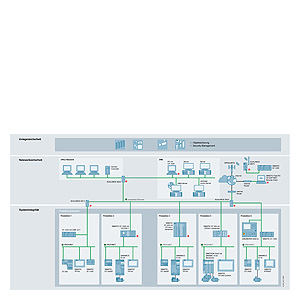

Защита SIMATIC S7-1500 от несанкционированного доступа со стороны сети Industrial Ethernet
Дизайн
CP 1543-1 Коммуникационный процессор CP 1543-1 выпускается в компактном пластиковом корпусе формата модулей SIMATIC S7-1500 и характеризуется следующими показателями:
- Компактная конструкция:
- Одно гнездо RJ45 для подключения к сети Industrial Ethernet; автоматическое определение и автоматическая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемого кабеля; подключение сетевого кабеля с помощью штекера IE FC RJ45 Plug 180 с осевым отводом кабеля или через TP корд.
- Питание модуля через внутреннюю шину контроллера.
- Три светодиода отображения рабочих и коммуникационных состояний модуля и один светодиод за защитной дверцей для индикации активности коммуникационного интерфейса Ethernet.
- Простота установки: CP 1543-1 устанавливается на стандартную профильную шину S7-1500, фиксируется в рабочем положении встроенным в корпус винтом и подключается к соседним модулям с помощью U-образных шинных соединителей.
- Работа с естественным охлаждением без использования буферных батарей.
- Замена модуля без повторного конфигурирования системы связи.
Функции
CP 1543-1 - Встроенный интерфейс Ethernet с гнездом RJ45, скоростью обмена данными 10/100/1000 Мбит/с, дуплексным/ полудуплексным режимом работы, автоматической настройкой на скорость обмена данными в сети.
- Коммуникационные сервисы:
- Открытый обмен данными (TCP/IP, UDP, ISO): широковещательные сообщения на основе UDP.
- PG/OP функции связи с поддержкой процедур S7 маршрутизации.
- S7 функции связи в режиме клиента или сервера.
- IT функции связи: HTTP функции связи для обеспечения доступа к Web серверу контроллера S7-1500. CP 1543-1 обеспечивает дополнительную поддержку HTTPS функций связи.E-mail клиент для рассылки e-mail сообщений с управлением из программы пользователя. FTP клиент с программно управляемым обменом данными. FTP сервер для обеспечения доступа к блокам данных центрального процессора.
- Назначение IP адресов с использованием DHCP с IPv4 или непосредственно в проектеSTEP 7 Professional (TIA Portal) V12.
- Диагностика и управление сетью:
- Обширный набор функций диагностики всех модулей S7-1500.
- Интеграция в систему управления сетью на основе протоколов SNMP V1/V3.
- Механизмы защиты данных:
- Защита доступа с помощью межсетевого экрана и фильтрации пакетов данных на основе IP и MAC адресов.
- Поддержка зашифрованных HTML страниц с использованием SSL (HTTPS).
- Защищенная передача файлов (FTPS).
- Защищенная передача аналитической информации о работе сети (SNMPv3).
- Защищенные процедуры синхронизации даты и времени (NTP V3).
- Конфигурирование всех функций в среде STEP 7 Professional (TIA Portal) V12.
- Сохранение параметров настройки в памяти центрального процессора. Замена модуля без повторного конфигурирования системы связи.
Интеграция
CP 1543-1

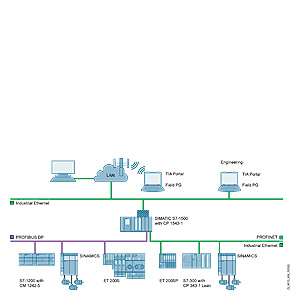

Подключение к сети верхнего уровня с использованием firewall

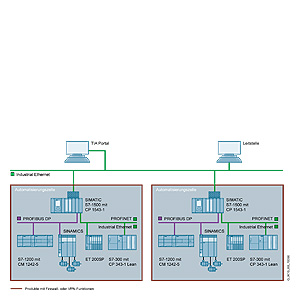

Подключение к сети верхнего уровня с разделением промышленных сетей
Технические данные
CP 1543-1 | Заказной номер | 6GK7 543-1AX00-0XE0 |
| Назначение |
|
| Скорость обмена данными |
|
| Скорость обмена данными: |
|
| 10 … 1 000 Мбит/с |
| - |
| Интерфейсы |
|
| Количество электрических соединителей: |
|
| 1 |
| - |
| Конструкция электрических соединителей: |
|
| Порт RJ45 |
| - |
| Электрические параметры |
|
| Род тока питающего напряжения | Постоянный |
| Напряжение питания 1 через внутреннюю шину | 15 В |
| Потери мощности | 5.3 Вт |
| Условия эксплуатации, транспортировки и хранения |
|
| Диапазон температур: |
|
| 0 … 40 °C |
| 0 … 60 °C |
| -40 … +70 °C |
| -40 … +70 °C |
| - |
| Относительная влажность во время работы при 25 °C без появления конденсата, не более | 95 % |
| Степень защиты корпуса | IP20 |
| Конструктивные показатели |
|
| Формат модуля: |
|
| ширина | 35 мм |
| высота | 142 мм |
| глубина | 129 мм |
| Масса | 0.35 кг |
| Монтаж | На стандартную профильную шину S7-1500 |
| Свойства и функции |
|
| Количество коммуникационных процессоров: |
|
| 8 |
| Зависит от типа центрального процессора |
| Показатели производительности |
|
| Открытый обмен данными |
|
| Количество соединений для открытого обмена данными при использовании функций SEND/RECEIVE, не более | - |
| Объем данных на соединение для открытого обмена данными при использовании функций SEND/RECEIVE, не более | - |
| Объем данных: |
|
| - |
| - |
| - |
| - |
| Количество соединений для открытого обмена данными с использованием T блоков, не более | 118 |
| Объем полезных данных на ISO on TCP соединение для открытого обмена данными с использованием T блоков, не более | 65 536 байт |
| Количество широковещательных станций | 118 |
| S7 функции связи |
|
| Количество соединений для S7 функций связи: |
|
| 118 |
| - |
| - |
|
|
| Мультипротокольный режим |
|
| Количество активных соединений при одновременной поддержке нескольких протоколов | 118 |
| IT функции связи |
|
| Количество соединений: |
|
| 32 |
|
|
| 16 |
| 4 |
| 1 |
| Количество e-mail сообщений длиной по 1024 символа в режиме e-mail клиента, не более | - |
| Объем полезных данных на e-mail сообщение, не более | 64 Кбайт |
| Объем памяти: |
|
| - |
| - |
| - |
| Количество циклов записи во flash память | - |
| Контроллер PN IO |
|
| Поддержка функций контроллера PROFINET IO | - |
| Количество подключаемых приборов ввода-вывода PROFINET IO | - |
| Количество подключаемых приборов ввода-вывода PROFINET IO с обменом данными в режиме IRT | - |
| Количество линий PN IO на стойку | - |
| Объем данных: |
|
| - |
| - |
| - |
| - |
| - |
| - |
| Прибор ввода-вывода PROFINET IO |
|
| Поддержка функций прибора ввода-вывода PROFINET IO | - |
| Объем данных: |
|
| - |
| - |
| - |
| - |
| - |
| Количество субмодулей на прибор ввода-вывода PROFINET IO | - |
| Функции управления, конфигурирование |
|
| Поддержка функций MIB | Есть |
| Поддерживаемые протоколы: |
|
| Есть |
| Есть |
| Нет |
| Программное обеспечение конфигурирования |
|
| Функции идентификации и обслуживания: |
|
| Есть |
| Есть |
| Диагностические функции |
|
| Web диагностика | - |
| Коммутатор |
|
| Встроенный коммутатор | - |
| Функции: |
|
| - |
| - |
| - |
| Резервирование |
|
| Функции |
|
| - |
| - |
| - |
| Защита доступа к данным |
|
| Межсетевой экран | С полной инспекцией пакетов данных |
| VPN соединения | - |
| Алгоритмы кодирования данных в VPN соединениях | - |
| Процедуры идентификации в VPN соединениях | - |
| Алгоритмы хеширования в VPN соединениях | - |
| Количество VPN соединений | - |
| Функции: |
|
| - |
| - |
| - |
| Есть |
| Нет |
| Есть |
| Функции времени |
|
| Функции: |
|
| Есть |
| Есть |
| Поддержка протокола NTP | Есть |
Дальнейшая информация
CP 1543-1 Для выбора коммутаторов Industrial Ethernet и конфигурирования их модульных версий моно использовать инструментарий SIMATIC NET Selection Tool:
Интерактивная версия: http://www.siemens.com/snst
Автономная версия: http://www.siemens.com/snst-download
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK7543-1AX00-0XE0 | 5P2 | COMMUNICATION PROCESSOR CP 1543-1 FOR CONNECTING SIMATIC S7-1500 TO INDUSTRIAL ETHERNET: TCP/IP, ISO, UDP, S7- COMMUNICATION, IP-BROADCAST/ MULTICAST, SECURITY (HARDWARE- IDENTIFICATION, IP/MAC ACCESS LIST, FIREWALL), DIAGNOSIS SNMPV1/V3, DHCP, FTP CLIENT/ SERVER, E-MAIL, IPV4/IPV6, DATA STORAGE ON SD CARD OF CPU, CLOCK SYNCHRONISATION VIA NTP, ACCESS TO WEBSERVER OF CPU; GIGABIT-SS 1XRJ45 (10/100/1000 MBIT) | 1441.60 |
