CP 1613 A2 - PCI-карта (32 бита; 33 MГц/66 MГц; 3,3 В/5 В универсальный ключ) с микропроцессором для подключения программатора или ПК к Industrial Ethernet с автоматической установкой скорости передачи 10/100 Mбит/сек
- Коммуникационные службы
- Транспортный протокол ISO или TCP/IP
- Коммуникации PG/OP
- S7 коммуникации
- S5-совместимые коммуникации (SEND/RECEIVE)
- 15-полюсное ITP гнездо соединителя D-типа
- RJ45 гнездо
- Синхронизация времени
- Встроенная поддержка транспортных протоколов ISO и TCP/IP
- SNMP-диагностика
- OPC сервер и программное обеспечение включены в комплект поставки коммуникационного программного обеспечения
Особенности
CP 1613 A2 - Автономная обработка коммуникационных задач, разгрузка главного процессора компьютера/ программатора
- Два варианта подключения линий связи: ITP или RJ45
- Свободное выполнение компьютерных приложений, например, работа систем человеко-машинного интерфейса (встроенная в коммуникационный процессор поддержка транспортных протоколов ISO- и TCP/IP)
- Простая инсталляция и обслуживание благодаря поддержке механизма Plug&Play, автоматическое определение и автоматическая настройка на скорость передачи данных в сети (10/100 Мбит/с)
- Использование в развитых сетевых конфигурациях, поддержка большого количества коммуникационных соединений
- Использование в резервированных конфигурациях систем связи
- OPC как стандартный интерфейс
- Унифицированные способы проектирования с использованием пакетов NCM PC или STEP 7
Область применения
CP 1613 A2 Коммуникационный процессор CP 1613 позволяет производить подключение компьютеров/ программаторов к сети Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с. Для установки коммуникационного процессора необходим один PCI-разъем.

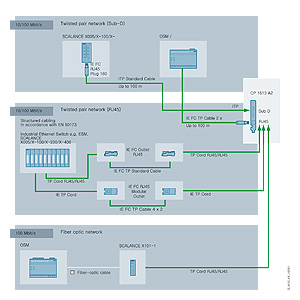

Подключение к сети с CP 1613 A2, CP 343-1 и CP 443-1
Дизайн

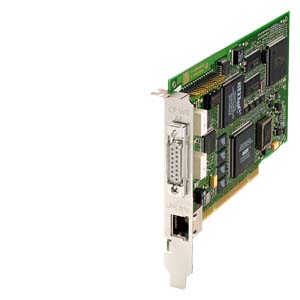

CP 1613 A2 Коммуникационный процессор CP 1613 A2 (PCI-карта с микропроцессором 32 бита, 33 МГц/66 МГц; универсальный ключ 3,3 В/ 5 В) устанавливается непосредственно в программатор/ компьютер. Для его установки необходим один короткий PCI-разъем. Работает в 64 битовых PCI- и PCI-X слотах (PCI 2.2 - и PCI-X совместимый)
Интерфейсы:
- 15-полюсное гнездо соединителя D-типа для подключения к промышленной сети
- Гнездо RJ45 для подключения к офисной сети
- Автоматический выбор и активизация интерфейса (ITP или RJ45), к которому подключена линия связи
Подключение коммуникационного процессора к сети выполняется, например,
- стандартным ITP кабелем 9/15 к коммутаторам OSM/ESM
- стандартным ТР кабелем к SCALANCE X или SCALANCE S
Функции
CP 1613 A2 Интерфейсы пользователя
OPC интерфейс
OPC сервер содержит программное обеспечение, которое может быть использовано в качестве стандартного программируемого интерфейса для поддержки S7 функций связи и функций S5-совместимой связи. Этот интерфейс позволяет производить обмен данными между системами автоматизации и OPC-совместимыми приложениями Windows (Microsoft Office, системы человеко-машинного интерфейса и т.д.).
Программный интерфейс через С библиотеку
Для организации связи с существующими приложениями может использоваться программируемый интерфейс для поддержки S7- и PG/OP-функций связи, функций S5-совместимой связи и протокола TF, оформленный в виде динамической (DLL) библиотеки.
В сочетании с продуктами SIMATIC NET могут использоваться следующие компиляторы:
- Microsoft Visual C/C++ V6.0
- Microsoft Visual Basic V6.0
- Microsoft Visual C++ V7.x
- Применение других компиляторов через OPC-сервер. Однако компилятор должен поддерживать интерфейс COM (Microsoft-Component-Model)
Программное обеспечение для PG/OP коммуникаций
Это программное обеспечение позволяет производить дистанционное программирование контроллеров SIMATIC S5/S7 через сеть Industrial Ethernet и требует наличия на компьютере/ программаторе пакетов STEP 5/ STEP 7.
Поддержка PG/OP функций связи осуществляется всеми пакетами программ для CP 1613 А2.
Программное обеспечение для поддержки S7 коммуникаций (S7-1613 или S7-REDCONNECT)
Программируемый интерфейс S7 функций связи обеспечивает доступ программ PG/PC к компонентам систем SIMATIC S7.
Такой доступ обеспечивает простой и гибкий доступ к данным контроллеров SIMATIC S7.
S7 коммуникации предоставляют:
Административные службы
- Управление коммуникационными соединениями
- Небольшими базами данных
- Трассировка
Службы передачи данных
- Чтение/Запись переменных
- BSEND/BRECEIVE
Пакет S7-REDCONNECT позволяет осуществлять обмен данными с резервированными системами автоматизации SIMATIC S7-400H.
Программное обеспечение для поддержки S5-совместимой коммуникации (SEND/RECEIVE)
Этот интерфейс используется для коммуникаций между
- PG/ПК и SIMATIC S5
- PG/ПК и SIMATIC S7
- PG/ПК и PG/ПК
Функции S5-совместимой связи (SEND/RECEIVE) обеспечивают поддержку следующих сервисных служб:
- Сервисная служба менеджмента
- Сервисная служба установки коммуникационных соединений
- Служба передачи данных
Программное обеспечение поддержки функций S5-совместимой связи входит в состав пакета S7-1613.
Принцип действия
CP 1613 А2 обеспечивает автономную обработку протоколов передачи данных до 4-го транспортного уровня включительно.
Он способен поддерживать большое количество коммуникационных соединений и использует для обмена данными буферную память объемом до 16Мбайт.
Обмен данными с ведущим процессором выполняется в режиме ведущего устройства. Это значит, что коммуникационному процессору CP 1613 А2 доступна оперативная память ведущего микропроцессора.
Управление обменом данными с ведущим микропроцессором осуществляют драйверы для Windows. Операции определения скорости передачи данных в сети и настройки на эту скорость выполняются автоматически.
Программное обеспечение Windows компьютера/ программатора способно использовать CP 1613 для поддержки IT-функций.
Диагностика
С помощью протокола SNMP может производиться выбор всех MIB-2-объектов. Это позволяет получать информацию о текущем состоянии интерфейса Ethernet.
Конфигурирование
- Конфигурирование систем, использующих S7-функции связи и функции S5-совместимой связи, выполняется с помощью пакетов STEP 7 или NCM PC.
- Пакет NCM PC включен в комплект поставки коммуникационного программного обеспечения CP 1613 A2.
- NCM PC является составной частью пакета Advandced PC Configuration.
Интеграция
CP 1613 A2
Конфигурация системы с CP 1613 A2/CP 1623 и S7-1613
Пример резервированной сетевой структуры с CP 1613 A2/CP 1623 и S7-REDCONNECT
Технические данные
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1161-3AA01 | 5P5 | SIMATIC NET, IE, CP 1613 A2 PCI-КАРТА (32БИТ; 33MГЦ/66MГЦ; 3,3В/5В UNIVERSAL KEY) ДЛЯ ПОДКЛЮЧЕНИЯ К IND. ETHERNET (10/100MBIT/S), С ПОРТАМИ ITP И RJ 45, ЧЕРЕЗ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32 БИТ), 2000PRO/SERVER, XP PRO, 2003 | 1197.80 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1706-1CW12-0AA0 | 5S1 | SIMATIC NET IE S7 OPC REDUNDANCY V12 FOR CP 1612 A2, CP 1613 A2, CP 1623, CP1628 REDUNDANT OPC-SERVER SW PAIR FOR IE SW S7-PRODUCTS SINGLE LIC. F.2 INSTALLATIONS; R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS SERVER 2008 R2 | 1335.60 |
| 6GK1706-1NW12-0AA0 | 5S1 | SIMATIC NET IE SNMP OPC-SERVER BASIC V12; ADMIN. OF UP TO 20 IP-ADDR.;INCL. MIB-COMPILER; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1613/ CP1623 FOR CP1612 (NO WIN 8,SRV2012) | 789.70 |
| 6GK1706-1NW12-0AC0 | 5S1 | SIMATIC NET IE SNMP OPC-SERVER POWERPACK V12;EXTENS. OF SNMP OPC-SERVER BASIC ON EXTENDED; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1613/ CP1623 FOR CP1612 (NO WIN 8,SRV2012) | 659.32 |
| 6GK1706-1NX12-0AA0 | 5S1 | SIMATIC NET IE SNMP OPC-SERVER EXTENDED V12;ADMIN. OF UP TO 200 IP-ADR.;INCL. MIB-COMPILER; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1613/ CP1623 FOR CP1612 (NO WIN 8,SRV2012) | 1473.40 |
| 6GK1716-0HB12-0AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 REDCONNECT V12 INCL. S7-OPC-SRVR, S7-1613 V12 SW FOR FAILSAFE S7-COM; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN ON CD LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 1833.80 |
| 6GK1716-0HB12-0AC0 | 5S1 | SIMATIC NET, POWERPACK HARDNET-IE S7-REDCONNECT V12; F. EXTENSION HARDNET-IE S7 V12; ON HARDNET-IE S7-REDCONNECT; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 945.52 |
| 6GK1716-1CB00-3AE0 | 5S1 | SIMATIC NET IE S7-1613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7, S5-СОМ.-СВЯЗИ, ВКЛЮЧАЯ PG/OP, OPC И NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); | 240.62 |
| 6GK1716-1CB00-3AE1 | 5S1 | SIMATIC NET IE S7-1613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7, S5-СОМ.-СВЯЗИ, ВКЛЮЧАЯ PG/OP, OPC И NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS | 240.62 |
| 6GK1716-1CB00-3AL0 | 5S1 | SIMATIC NET IE S7-1613, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 415.52 |
| 6GK1716-1CB08-2AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 V8.2 SW FOR S7-, OPEN-COMMUNICATION; OPC,PG/OP-COMMUNIC., NCM PC; UP TO 120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 962.48 |
| 6GK1716-1CB12-0AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 V12 SW F. S7-, OPEN COMMUNICATION; OPC,PG/OP-COMMUNIC., CONF. SW; MAX. 120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 962.48 |
| 6GK1716-1CB71-3AA0 | 5S1 | SIMATIC NET IE S7-1613/2008 CD С ПРОГР. ОБЕСП. ДЛЯ S7-, S5-СОВМ.-КОММУН.,OPC, PG/OP-КОММУН., NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА. (Н,А) ; ДЛЯ 32 БИТ WINDOWS XP PRO, WIN | 962.48 |
| 6GK1716-1CB80-3AA0 | 5S1 | SIMATIC NET IE S7-1613 V8.0; SW FOR S7-,S5-COMP.-COMM.; OPC, PG/OP-COMM.,NCM PC; UP TO120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES(G,E); FOR 32BIT: WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR MAX. 4 CP 1613 A2, CP 1623 | 962.48 |
| 6XV1870-3QE50 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 0.5 M | 17.60 |
| 6XV1870-3QH10 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 1 M | 18.66 |
| 6XV1870-3QH20 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 2 M | 20.99 |
| 6XV1870-3QH60 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 6 M | 28.62 |
| 6XV1870-3QN10 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 10 M | 36.46 |
