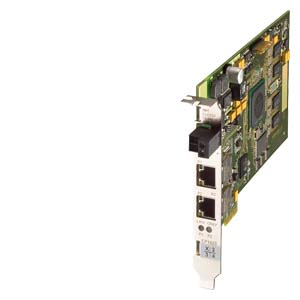

CP 1623
- Интеллектуальная карта PCI Express (PCIe x1, 3.3 V/12 V) с встроенным микропроцессором для подключения программаторов/ компьютеров к Industrial Ethernet.
- 10/100/1000 Мбит/с, автоматическое определение скорости обмена данными в сети и автоматическая настройка на эту скорость, автоматическая кроссировка подключаемых кабелей.
- Встроенный 2-канальный коммутатор с двумя гнездами RJ45 для подключения к сети.
- Коммуникационные службы:
- Открытый обмен данными через IE (TCP/IP и UDP).
- Транспортный протокол ISO.
- PG/OP функции связи.
- S7 функции связи.
- Функции S5-совместимой связи (SEND/RECEIVE).
- Синхронизация времени.
- Встроенная поддержка транспортных протоколов ISO и TCP/IP.
- Поддержка SNMP диагностики.
- OPC сервер и инструментальные средства конфигурирования включены в комплект поставки коммуникационного программного обеспечения.
Особенности
CP 1623 - Стабильный и постоянный обмен данными, обслуживаемый коммуникационным процессором.
- Снижение нагрузки на центральный процессор, использование его ресурсов для выполнения дополнительных компьютерных приложений. Например, на решение задач человеко-машинного интерфейса.
- Встроенная поддержка транспортных протоколов ISO и TCP/IP.
- Простая установка и обслуживание благодаря поддержке механизма Plug & Play и поддержке функций автоматического определения и автоматической настройки на скорость обмена данными в сети (10/100/1000 Мбит/с), а также функций автоматической кроссировки подключаемых кабелей.
- Работа в развитых сетевых конфигурациях с поддержкой большого количества коммуникационных соединений.
- Использование в резервированных конфигурациях систем связи.
- Подключение дополнительного набора приборов полевого уровня к Industrial Ethernet через дополнительный коммутируемый порт.
- Возможность использования внешнего блока питания для обеспечения работоспособности коммутатора при отключении компьютера.
- OPC как стандартный интерфейс.
- Унифицированные способы конфигурирования с использованием инструментальных средств NCM PC и STEP 7.
Область применения
CP 1623 Коммуникационный процессор CP 1623 выполнен в виде карты PCI Express и ориентирован на подключение промышленных или офисных компьютеров к сети Industrial Ethernet со скоростью обмена данными 10/100/1000 Мбит/с. Подключение к сети выполняется через два гнезда RJ45 с встроенным коммутатором. При необходимости коммуникационный процессор CP 1623 может использоваться для построения резервированных систем связи.

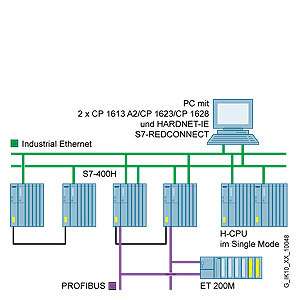

Пример резервированной сетевой структуры с использованием коммуникационного процессора CP 1623 и программного обеспечения S7-REDCONNECT
Дизайн
CP 1623 Industrial Ethernet:
- 2 x гнезда RJ45.
- Встроенный 2-канальный коммутатор со скоростью обмена данными 10/100/1000 Мбит/с и поддержкой дуплексного/ полудуплексного режима работы.
- Автоматическое определение и автоматическая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемых кабелей.
Слот компьютера/ программатора:
- Слот PCI Express x1, V1.1.
- Возможно использование слотов PCIe x4-, x8- или x16.
- Установка коммуникационного процессора с поддержкой механизма Plug & Play.
Питание:
- Питание напряжениями 3.3 В/12 В через интерфейс PCIe.
- Опциональное подключение к внешнему блоку питания =12 ... 24 В для сохранения работоспособности на время отключения компьютера, программатора.
Формат:
- Короткая PCIe карта.
Функции
CP 1623 Интерфейсы пользователя
OPC интерфейс
OPC сервер содержит программное обеспечение, которое может быть использовано в качестве стандартного программируемого интерфейса для поддержки S7 функций связи и функций S5-совместимой связи. Этот интерфейс позволяет производить обмен данными между системами автоматизации и OPC-совместимыми приложениями Windows (Microsoft Office, системами человеко-машинного интерфейса и т.д.).
Программируемый интерфейс на основе библиотеки C
Для организации связи с существующими приложениями может использоваться программируемый интерфейс для поддержки S7- и PG/OP-функций связи, а также функций S5-совместимой, оформленный в виде динамической библиотеки связи (DLL).
В сочетании с продуктами SIMATIC NET могут использоваться компиляторы следующих типов:
- Windows Server 2003:
- Visual C++ V6.0 SP5 или SP6;
- Visual Studio 2005, C++; с OPC, а также C# и VB.NET.
- Windows XP:
- Visual C++ V6.0 SP5 или SP6;
- Visual Basic V6.0 SP5 или SP6;
- Visual Studio 2005, C++; с OPC, а также C# и VB.NET.
- Windows Vista 32 Bit:
- Visual Basic V6.0 SP5 или SP6;
- Visual Studio 2005, C++; с OPC, а также C# и VB.NET.
Использование других компиляторов с интерфейсом COM (Microsoft component model) через OPC сервер.
Программное обеспечение для PG/OP функций связи
Это программное обеспечение поддерживает функции дистанционного программирования контроллеров SIMATIC S5/ S7/ WinAC через сеть Industrial Ethernet с использованием инструментальных средств пакетов STEP 5 и STEP 7.
Это программное обеспечение включено в состав всех пакетов программ для CP 1623.
Программное обеспечение для S7 функций связи (S7-1613 или S7-REDCONNECT)
Интерфейс S7 функций связи позволяет осуществлять доступ к системным компонентам SIMATIC S7 со стороны компьютерных приложений (например, WinCC) и программ пользователя. Это позволяет осуществлять простой и гибкий доступ к данным контроллеров SIMATIC S7/ WinAC.
S7 функции связи предоставляют:
Административные службы
- Управление коммуникационными соединениями.
- Управления небольшими базами данных.
- Трассировки.
Службы передачи данных
- Чтения/ записи переменных.
- Функции управления передачей/ приемом данных BSEND/BRECEIVE.
Пакет S7-REDCONNECT позволяет осуществлять обмен данными с резервированными системами автоматизации SIMATIC S7-400H.
Программное обеспечение для открытого обмена данными через IE и поддержки функций S5-совместимой связи (SEND/RECEIVE)
Этот интерфейс находит применение для организации обмена данными:
- между компьютерами/ программаторами и программируемыми контроллерами SIMATIC S5.
- между компьютерами/ программаторами и программируемыми контроллерами SIMATIC S7.
- между компьютерами/ программаторами и компьютерами/ программаторами.
Открытый обмен данными через IE и функции S5-совместимой связи (SEND/RECEIVE) обеспечивают поддержку следующих сервисных служб:
- Сервисная служба менеджмента.
- Сервисная служба установки коммуникационных соединений.
- Служба передачи данных.
Это программное обеспечение включено в комплект поставки пакета S7-1613.
Принцип действия
CP 1623 обеспечивает автономную обработку коммуникационных протоколов до 4-го транспортного уровня включительно.
Он способен работать в больших сетевых структурах с большим количеством коммуникационных соединений и использует для этой цели встроенное запоминающее устройство.
Обмен данными с ведущим процессором выполняется в режиме ведущего устройства. Это значит, что коммуникационному процессору CP 1623 доступна оперативная память ведущего микропроцессора.
Управление обменом данными с ведущим микропроцессором осуществляют драйверы для Windows. Операции определения скорости передачи данных в сети и настройки на эту скорость выполняются автоматически.
Программное обеспечение Windows компьютера/ программатора способно использовать CP 1623 для поддержки IT-функций связи.
Диагностика
С помощью протокола SNMP может производиться выбор всех MIB-2-объектов. Это позволяет получать информацию о текущем состоянии интерфейса Ethernet.
Конфигурирование
- Конфигурирование систем, использующих S7-функции связи и функции S5-совместимой связи, выполняется с помощью пакетов STEP 7 или NCM PC.
- Пакет NCM PC включен в комплект поставки коммуникационного программного обеспечения CP 1623.
- NCM PC является составной частью пакета Advandced PC Configuration.
Технические данные
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1162-3AA00 | 5P5 | SIMATIC NET, IE, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 1623 PCI EXPRESS X1 (3.3V/12V) ДЛЯ ПОДКЛЮЧЕНИЯ К IND.ETHERNET (10/100/1000МБИТ/С) С 2-ПОРТОВЫМ КОММУТАТОРОМ (RJ45), ДЛЯ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI | 1197.80 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1706-1CW12-0AA0 | 5S1 | SIMATIC NET IE S7 OPC REDUNDANCY V12 FOR CP 1612 A2, CP 1613 A2, CP 1623, CP1628 REDUNDANT OPC-SERVER SW PAIR FOR IE SW S7-PRODUCTS SINGLE LIC. F.2 INSTALLATIONS; R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS SERVER 2008 R2 | 1335.60 |
| 6GK1706-1NW12-0AA0 | 5S1 | SIMATIC NET IE SNMP OPC-SERVER BASIC V12; ADMIN. OF UP TO 20 IP-ADDR.;INCL. MIB-COMPILER; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1613/ CP1623 FOR CP1612 (NO WIN 8,SRV2012) | 789.70 |
| 6GK1706-1NW12-0AC0 | 5S1 | SIMATIC NET IE SNMP OPC-SERVER POWERPACK V12;EXTENS. OF SNMP OPC-SERVER BASIC ON EXTENDED; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1613/ CP1623 FOR CP1612 (NO WIN 8,SRV2012) | 659.32 |
| 6GK1706-1NX12-0AA0 | 5S1 | SIMATIC NET IE SNMP OPC-SERVER EXTENDED V12;ADMIN. OF UP TO 200 IP-ADR.;INCL. MIB-COMPILER; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1613/ CP1623 FOR CP1612 (NO WIN 8,SRV2012) | 1473.40 |
| 6GK1716-0HB12-0AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 REDCONNECT V12 INCL. S7-OPC-SRVR, S7-1613 V12 SW FOR FAILSAFE S7-COM; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN ON CD LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 1833.80 |
| 6GK1716-0HB12-0AC0 | 5S1 | SIMATIC NET, POWERPACK HARDNET-IE S7-REDCONNECT V12; F. EXTENSION HARDNET-IE S7 V12; ON HARDNET-IE S7-REDCONNECT; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 945.52 |
| 6GK1716-1CB00-3AE0 | 5S1 | SIMATIC NET IE S7-1613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7, S5-СОМ.-СВЯЗИ, ВКЛЮЧАЯ PG/OP, OPC И NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); | 240.62 |
| 6GK1716-1CB00-3AE1 | 5S1 | SIMATIC NET IE S7-1613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7, S5-СОМ.-СВЯЗИ, ВКЛЮЧАЯ PG/OP, OPC И NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS | 240.62 |
| 6GK1716-1CB00-3AL0 | 5S1 | SIMATIC NET IE S7-1613, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 415.52 |
| 6GK1716-1CB08-2AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 V8.2 SW FOR S7-, OPEN-COMMUNICATION; OPC,PG/OP-COMMUNIC., NCM PC; UP TO 120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 962.48 |
| 6GK1716-1CB12-0AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 V12 SW F. S7-, OPEN COMMUNICATION; OPC,PG/OP-COMMUNIC., CONF. SW; MAX. 120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 962.48 |
| 6GK1716-1CB71-3AA0 | 5S1 | SIMATIC NET IE S7-1613/2008 CD С ПРОГР. ОБЕСП. ДЛЯ S7-, S5-СОВМ.-КОММУН.,OPC, PG/OP-КОММУН., NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА. (Н,А) ; ДЛЯ 32 БИТ WINDOWS XP PRO, WIN | 962.48 |
| 6GK1716-1CB80-3AA0 | 5S1 | SIMATIC NET IE S7-1613 V8.0; SW FOR S7-,S5-COMP.-COMM.; OPC, PG/OP-COMM.,NCM PC; UP TO120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES(G,E); FOR 32BIT: WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR MAX. 4 CP 1613 A2, CP 1623 | 962.48 |
| 6XV1870-3QE50 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 0.5 M | 17.60 |
| 6XV1870-3QH10 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 1 M | 18.66 |
| 6XV1870-3QH20 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 2 M | 20.99 |
| 6XV1870-3QH60 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 6 M | 28.62 |
| 6XV1870-3QN10 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 10 M | 36.46 |
