CP 1628

Разделы

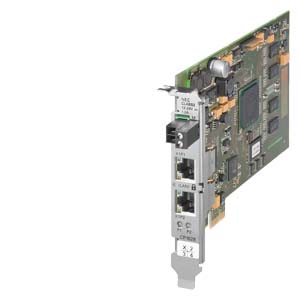

CP 1628
  • Интеллектуальная карта PCI Express (PCIe x1) с встроенным микропроцессором и 2-канальным коммутатором (2 x RJ45, 10/100/1000 Мбит/с) для подключения компьютера/ программатора к сети Industrial Ethernet.
  • Встроенная поддержка механизмов защиты доступа к данным (например, брандмауэр, VPN).
  • Поддержка транспортных протоколов ISO и TCP/IP.
  • Коммуникационные сервисы
    • Открытый обмен данными через Industrial Ethernet (TCP/IP и UDP).
    • Транспортный протокол ISO.
    • PG/OP функции связи.
    • S7 функции связи.
    • Открытый обмен данными (SEND/RECEIVE).
  • Интеграция в систему управления сетью на основе протокола SNMP (V1/V3).




Особенности

CP 1628
  • Высокая надежность функционирования предприятия, обеспечиваемая:
    • стабильной пропускной способности с управлением процессами обмена данными на уровне коммуникационного процессора;
    • опционально: построением резервированных систем связи через интеллектуальные коммуникационные процессоры и программное обеспечение HARDNET-IE S7-REDCONNECT.
  • Защита наиболее важных компьютерных систем и их данных с помощью встроенных механизмов защиты доступа коммуникационного процессора. Например, с помощью брандмауэра и  VPN.
  • Снижение IT затрат (например, за счет исключения использования дополнительного компьютера) и свободное использование ресурсов компьютера другими приложениями за счет переноса задач управления обмена данными с центрального процессора на коммуникационный процессор.
  • Простой доступ к данным систем автоматизации и диагностическим данным через стандартные интерфейсы OPC и SNMP.
  • Простой и рентабельный ввод в эксплуатацию с помощью инструментальных средств NCM PC или STEP 7.




Область применения

CP 1628

Коммуникационный процессор CP 1628 позволяет производить подключение SIMATIC PG/PC и компьютеров со слотом PCI Express к сети Industrial Ethernet (10/100/1000 Мбит/с). Наличие встроенного 2-канального коммутатора Industrial Ethernet существенно повышает гибкость подключения приборов полевого уровня.

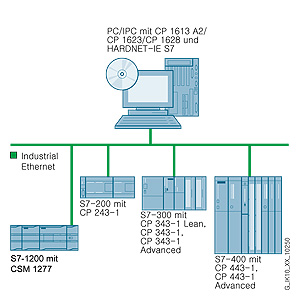

Конфигурация с CP 1613 A2/CP 1623/CP 1628 и HARDNET-IE S7

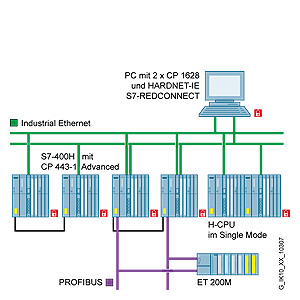

Пример защищенной резервированной сети с CP 1628 и HARDNET-IE S7-REDCONNECT

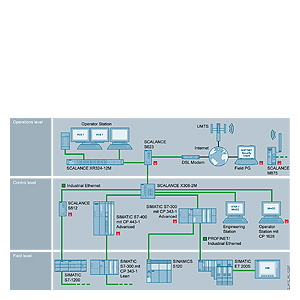

Защищенный VPN обмен данными между SCALANCE S, SOFTNET Security Client и компонентами с встроенными механизмами защиты доступа




Дизайн

CP 1628

Industrial Ethernet:

  • 2 гнезда RJ45.
  • Встроенный 2-канальный коммутатор со скоростью обмена данными 10/100/1000 Мбит/с (дуплексный/ полудуплексный режим работы).
  • Автоматическое определение и автоматическая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемых кабелей.

Слот программатора/ компьютера:

  • PCI Express x1.
  • Возможность установки в слоты PCIe x4, x8 или x16.
  • Поддержка стандартных инсталляционных механизмов PCIe (Plug & Play).

Питание:

  • Рабочее напряжение 3.3 В/12 В, подводимое через интерфейс PCIe.
  • Опциональное внешнее напряжение питания =12 ...  24 В для сохранения работоспособности при отключении компьютера/ программатора.

Размер:

  • Короткая карта PCIe.




Функции

CP 1628

Интерфейсы пользователя

Интерфейс OPC

Стандартный программируемый интерфейс для открытого обмена данными и обмена данными с поддержкой S7 функций связи. OPC сервер присутствует в соответствующих пакетах коммуникационного программного обеспечения организации обмена данными между системами автоматизации и OPC-совместимыми приложениями Windows (Office, системы человеко-машинного интерфейса и т.д.).

Программируемый интерфейс на основе библиотек C

Программируемый интерфейс для S7 функций связи, PG/OP функций связи и открытого обмена данными для существующих приложений в виде интерфейса DLL (Dynamic Link Library).

Перечень разрешенных компиляторов может быть найден в файле "readme" компакт-диска SIMATIC NET CD и в Интернете по адресу: http://www.siemens.com/automation/csi/net

Программное обеспечение для PG/OP функций связи

Позволяет выполнять программирование контроллеров SIMATIC S5 и S7 через Industrial Ethernet с использованием пакетов STEP 5 и STEP 7.

Оно включено во все пакеты коммуникационного программного обеспечения для CP 1628.

Программное обеспечение для S7 функций связи (HARDNET-IE S7 или HARDNET-IE S7-REDCONNECT)

Доступ к системным компонентам SIMATIC S7 со стороны компьютерных приложений (например, WinCC) и программ пользователя осуществляется через интерфейс S7 функций связи. Этот интерфейс обеспечивает простой и гибкий доступ к данным контроллеров SIMATIC S7.

S7 функции связи обеспечивают поддержку:

Административных сервисов

  • Управление соединениями.
  • Мини базы данных.
  • Трассировка.

Сервисов передачи данных

  • Чтение/ запись переменных.
  • BSEND/BRECEIVE.

H-коммуникации

Для резервированного S7 обмена данными с системами автоматизации S7-400H должны использоваться коммуникационные процессоры CP 1613/ CP1623/ CP 1628 с программным обеспечением HARDNET-IE S7-REDCONNECT.

Программное обеспечение для открытого обмена данными (SEND/RECEIVE)

Этот интерфейс находит применение для обмена данными между:

  • Компьютером/ программатором и контроллерами SIMATIC S5.
  • Компьютером/ программатором и контроллерами SIMATIC S7.
  • Компьютером/ программатором и другими компьютерами, программаторами.



Открытый обмен данными (SEND/RECEIVE) обеспечивает поддержку следующих сервисов:

  • Сервисы управления.
  • Сервисы вызова.
  • Сервисы передачи данных.

Эти функции поддерживаются пакетом программ HARDNET-IE S7.

Механизмы защиты

Встроенная поддержка механизмов защиты позволяет защищать наиболее важные компьютерные системы и их коммуникационные системы:

  • Брандмауэр для фильтрации соединений на основе IP адресов и адресов портов.
  • Ограничение пропускной способности для исключения перегрузки коммуникационной системы.
  • Защищенный и кодированный доступ к контроллерам или дистанционный доступ через Интернет с использованием VPN сервера и VPN клиента и проверкой целостности данных.
  • Передача данных анализа работы сети в систему управления сетью (SNMP V3).
  • Защищенная передача сигналов точного времени (NTP V3).
  • Отслеживание с помощью регистрируемых данных на основе стандартных IT механизмов (Syslog).

Режима работы

Автономная поддержка транспортных протоколов до 4-го уровня включительно обеспечивается на уровне коммуникационного процессора.

Для этой цели используется встроенная память, позволяющая дополнительно выполнять надежный обмен большими объемами данных.

Обмен данными между коммуникационным процессором и микропроцессором компьютера выполняется в режиме ведущего устройства. Это позволяет коммуникационному процессору CP 1628 получать доступ к оперативной памяти микропроцессора компьютера.

Драйвер Windows обеспечивает поддержку обмена данными между микропроцессором компьютера и CP 1628. Настройка на скорость обмена данными в сети Industrial Ethernet выполняется автоматически.

IT функциональность обеспечивается программным обеспечением компьютера для операционной системы  Windows.

Диагностика

С помощью протокола SNMP могут считываться все объекты MIB-2. Это позволяет получать данные о состоянии всех интерфейсов Ethernet.

Конфигурирование

  • Системы, использующие S7 функции связи и открытый обмен данными, конфигурируются с помощью инструментальных средств STEP 7 или NCM PC.
  • Программное обеспечение NCM PC включено в комплект поставки всех пакетов коммуникационного программного обеспечения для CP 1628.
  • NCM PC является составным компонентом программного обеспечения конфигурирования промышленных компьютеров SIMATIC.




Технические данные




Дальнейшая информация

CP 1628

Более полную информацию можно найти в Интернете по адресу: http://www.siemens.com/industrialsecurity




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1162-8AA005P5COMMUNICATIONSPROCESSOR CP 1628 PCI EXPRESS X1 (3.3V/12V) FOR CONNECTING TO IND.ETHERNET(10/100/1000MBIT/S) WITH 2-PORT-SWITCH (RJ45) AND INTEGRATED SECURITY (FIREWALL VPN) VIA HARDNET-IE S7 AND S7-REDCONNECT SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW 1335.60




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1706-1CW12-0AA05S1SIMATIC NET IE S7 OPC REDUNDANCY V12 FOR CP 1612 A2, CP 1613 A2, CP 1623, CP1628 REDUNDANT OPC-SERVER SW PAIR FOR IE SW S7-PRODUCTS SINGLE LIC. F.2 INSTALLATIONS; R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS SERVER 2008 R2 1335.60
6GK1713-5CB12-0AA05S1SIMATIC NET HARDNET-PB S7 V12 SW FOR S7-COMM., INCL. PG, FDL OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP5613A2/CP5614A2/ CP5603/CP5623/CP5624 /CP5613A3/5614A3 514.10
6GK1716-0HB12-0AA05S1SIMATIC NET HARDNET-IE S7 REDCONNECT V12 INCL. S7-OPC-SRVR, S7-1613 V12 SW FOR FAILSAFE S7-COM; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN ON CD LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 1833.80
6GK1716-0HB12-0AC05S1SIMATIC NET, POWERPACK HARDNET-IE S7-REDCONNECT V12; F. EXTENSION HARDNET-IE S7 V12; ON HARDNET-IE S7-REDCONNECT; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 945.52
6GK1716-1CB00-3AE05S1SIMATIC NET IE S7-1613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7, S5-СОМ.-СВЯЗИ, ВКЛЮЧАЯ PG/OP, OPC И NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); 240.62
6GK1716-1CB00-3AE15S1SIMATIC NET IE S7-1613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7, S5-СОМ.-СВЯЗИ, ВКЛЮЧАЯ PG/OP, OPC И NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS 240.62
6GK1716-1CB00-3AL05S1SIMATIC NET IE S7-1613, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 415.52
6GK1716-1CB08-2AA05S1SIMATIC NET HARDNET-IE S7 V8.2 SW FOR S7-, OPEN-COMMUNICATION; OPC,PG/OP-COMMUNIC., NCM PC; UP TO 120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 962.48
6GK1716-1CB12-0AA05S1SIMATIC NET HARDNET-IE S7 V12 SW F. S7-, OPEN COMMUNICATION; OPC,PG/OP-COMMUNIC., CONF. SW; MAX. 120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 962.48
6XV1870-3QE505K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 0.5 M 17.60
6XV1870-3QH105K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 1 M 18.66
6XV1870-3QH205K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 2 M 20.99
6XV1870-3QH605K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 6 M 28.62
6XV1870-3QN105K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 10 M 36.46
