• Коммуникационный процессор CP 243-1 предназначен для подключения программируемых контроллеров S7-200 с центральными процессорами CPU 222/ CPU 224/ CPU 226/ CPU 226XM к сети Industrial Ethernet:
  • 10/100 Мбит/с;
  • дуплексный/ полудуплексный режим работы;
  • гнездо RJ 45;
  • TCP/IP.
• Проектирование, дистанционное программирование и обслуживание из среды STEP 7-Micro/WIN через Industrial Ethernet (загрузка и считывание программ, считывание состояний и т.д.).
• Организация связи между центральными процессорами через Industrial Ethernet (клиент + сервер, 8 S7-соединений + 1 PG-соединение).
• Использование S7-OPC для дальнейшей обработки SPS-данных компьютерными приложениями.

Особенности

• Экономия времени и затрат, быстрое и комфортабельное проектирование, программирование и обслуживание S7-200 через локальную сеть из одного пункта.
• Быстрый доступ к данным S7-200 через Ethernet для их архивирования и дальнейшей обработки.
• Высокая пропускная способность каналов связи, отсутствие ограничений на территориальное размещение оборудования, использование стандартной инфраструктуры Ethernet.
• Организация обмена данными между S7-200 и S7-300/ S7-400 через Industrial Ethernet, применение S7-200 в комплексных структурах управления.
• Экономичные решения для построения комплексных систем с объединением всех систем автоматизации через Ethernet.
• Простой ввод в эксплуатацию и комфортабельная диагностика с использованием программного обеспечения STEP 7-Micro/WIN.
• Простота обслуживания, возможность замены блоков без программатора, простое администрирование сети.
• Открытый обмен данными с компьютерными приложениями через OPC.

Область применения

• Коммуникационный процессор для подключения программируемых контроллеров S7-200 к Industrial Ethernet..
• Поддержка функций дистанционного проектирования, программирования и диагностики SIMATIC S7-200 из среды STEP 7-Micro/WIN через Industrial Ethernet.
• Организация обмена данными через Industrial Ethernet между S7-200 и другими системами управления с поддержкой S7-функций связи.
• Обеспечение доступа к данным S7-200 со стороны компьютерных приложений через S7-OPC. Архивирование данных и их компьютерная обработка.

Дизайн

CP 243-1 является модулем программируемого контроллера S7-200 и характеризуется всеми показателями:

• компактный пластиковый корпус;
• терминальный блок с контактами под винт для подключения цепи питания =24В;
• светодиоды индикации состояний коммуникационного процессора;
• монтаж на 35мм стандартную профильную шину DIN или на плоскую поверхность с креплением винтами;
• гнездо RJ45 для подключения к Ethernet (10/100 Мбит/с, дуплексный/ полудуплексный режим, автоматическое определение и автоматическая настройка на скорость передачи данных в сети).

Функции

CP 243-1 поддерживает обмен данными через Industrial Ethernet, базирующийся на использовании протокола TCP/IP. Он способен поддерживать до 8 коммуникационных соединений. Для контроля состояния соединений задаются контрольные времена доставки сообщений для всех активных и пассивных партнеров по связи.

CP 243-1 позволяет организовать обмен данными через Industrial Ethernet между S7-200 и программируемыми контроллерами S7-200/ S7- S7-300/ S7-400.

Через S7-OPC-Servers обеспечивается доступ к данным S7-200 со стороны компьютерных приложений.

Через CP 243-1 может устанавливаться связь между S7-200 и пакетом STEP 7- Micro/WIN.

Проектирование

• Проектирование CP 243-1 выполняется из среды STEP 7-Micro/WIN от V3.2 SP1.
• Параметры настройки CP 243-1 хранятся в памяти центрального процессора S7-200, что позволяет производить замену коммуникационных процессоров без повторного конфигурирования системы.
• CP 243-1 поставляется с предварительно установленным MAC-адресом, который не может быть изменен.

Интеграция

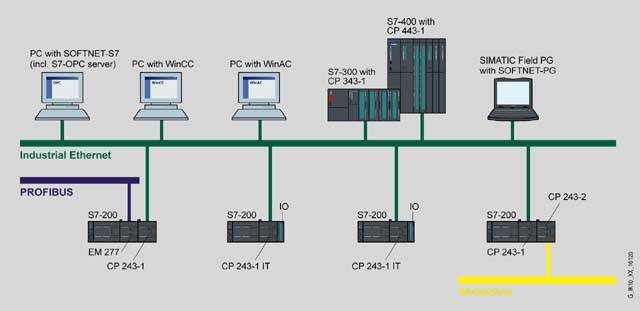

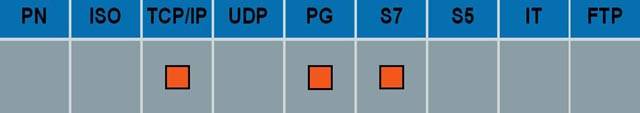

Возможности коммуникаций S7-200 с CP 243-1
