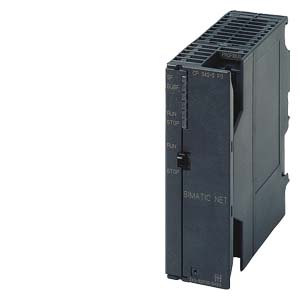

CP 342-5 FO
  • Ведущее или ведомое устройство PROFIBUS DP, используемое в составе SIMATIC S7-300/ C7. Оптический интерфейс. Скорость передачи данных до 12 Мбит/с, включая 45.45 Кбит/с, исключая 3 и 6 Мбит/с.
  • Коммуникационные возможности:
    • PROFIBUS DP-V0;
    • PG/OP-функции связи;
    • S7-функции связи (клиент, сервер, мультиплексирование);
    • Функции S5-совместимой связи (SEND/RECEIVE).
  • Простое конфигурирование и программирование через PROFIBUS.
  • PG-функции связи с поддержкой процедур S7-роутинга.
  • Возможность замены коммуникационного процессора без повторного конфигурирования системы.










Особенности

Скачать Обзор
CP 342-5 FO
  • Применение оптических каналов связи позволяет:
    • обеспечить надежный обмен данными в условиях воздействия сильных электромагнитных полей;
    • объединять в сеть станции, между корпусами которых существует существенная разность потенциалов;
    • обеспечить высокую скорость передачи данных.
  • CP 342-5 FO подключается непосредственно к оптическим каналам связи PROFIBUS и может эксплуатироваться в тяжелых промышленных условиях.
  • Расширение программируемых контроллеров SIMATIC S7-300 несколькими интерфейсами PROFIBUS DP.
  • Оптимизация передачи данных за счет использования S7-функций связи.
  • Широкие возможности оперативного управления и мониторинга за счет использования OP-функций связи.
  • Поддержка функций SYNC и FREEZE.






Область применения

Скачать Обзор
CP 342-5 FO

Коммуникационный процессор CP 342-5 FO позволяет производить непосредственное подключение систем автоматизации SIMATIC S7-300/ C7 к оптическим каналам связи сети PROFIBUS DP. Такие каналы обеспечивают надежную передачу данных даже в условиях воздействия сильных электромагнитных полей.

CP 342-5 FO разгружает центральный процессор от обслуживания коммуникационных задач и позволяет получать дополнительные DP-соединения.

CP 342-5 FO позволяет производить непосредственное подключение:

  • станций распределенного ввода-вывода ET 200 с встроенным оптическим интерфейсом;
  • других систем автоматизации SIMATIC S7-300/ C7, оснащенных коммуникационными процессорами CP 342-5 FO, а также систем автоматизации SIMATIC S7-400 с интерфейсным модулем IM 467 FO;
  • компьютеров с коммуникационными процессорами CP 5613 FO/5614 FO;
  • других станций, подключаемых к оптическим каналам связи PROFIBUS через оптические шинные терминалы (OBT).

Максимальное количество коммуникационных процессоров, устанавливаемых в одном контроллере, зависит от типа используемого центрального процессора, а также количества и вида используемых коммуникационных функций.








Дизайн

Скачать Обзор
CP 342-5 FO

CP 342-5 FO характеризуется следующими показателями:

  • Компактный пластиковый корпус формата модулей S7-300 шириной 40мм.
  • Встроенный оптический интерфейс: 2 дуплексных гнезда для непосредственного подключения оптического кабеля PROFIBUS через 2х2 симплексных штекера и 2 съемных адаптера.
  • 4-полюсный терминал с контактами под винт для подключения внешнего источника =24В.
  • Монтаж на стандартную профильную шину S7-300. Подключение к контроллеру через шинный соединитель, входящий в комплект поставки модуля CP 342-5 FO.
  • Любое посадочное место в базовом блоке или стойках расширения, подключаемых через интерфейсные модули IM 360/ IM 361.
  • Удобное и быстрое подключение оптических каналов связи.
  • Отсутствие буферной батареи и карты памяти, работа с естественным охлаждением.




Функции

Скачать Обзор
CP 342-5 FO

В сети PROFIBUS коммуникационный процессор CP 342-5 FO обеспечивает поддержку:

  • Протокола PROFIBUS DP для ведущего или ведомого устройства в соответствии с требованиями IEC 61158/ EN 50170.
  • PG/OP функций связи.
  • S7 функций связи.
  • Функций S5-совместимой связи (SEND/RECEIVE).

Ведущее устройство PROFIBUS DP

CP 342-5 FO способен работать в качестве ведущего устройства PROFIBUS DP-V0 класса 1 и 2 в соответствии с требованиями стандартов IEC 61158/EN 50170, часть 2 и выполнять комплексную автономную обработку передаваемых данных. Он поддерживает связь с ведомыми DP устройствами, в качестве которых могут выступать контроллеры SIMATIC S7-300 с коммуникационными процессорами CP 342-5 FO, станции распределенного ввода-вывода ET 200 (DP-V0) с оптическим интерфейсом или ведомые DP-устройства, подключенные к сети через оптический терминал OBT. Дополнительно CP 342-5 FO поддерживает функции синхронизации (SYNC), замораживания (FREEZE), общих входов-выходов, а также запуска и остановки ведомых сетевых устройств. Содержимое области данных распределенного ввода-вывода коммуникационного процессора циклически передается в память центрального процессора.

Ведомое устройство PROFIBUS DP

Работая в качестве ведомого DP-V0 устройства, CP 342-5 FO способен поддерживать связь с ведущими устройствами PROFIBUS-DP. Это позволяет создавать смешанные конфигурации, обеспечивающие сетевой обмен данными между контроллерами SIMATIC S7, SIMATIC S5, компьютерами, станциями распределенного ввода-вывода ET 200 и другими устройствами полевого уровня (IEC 61158/ EN 50170, часть 2). Передача данных осуществляется функциями DP-SEND/ DP-RECV, включаемыми в программу STEP 7.

PG/OP функции связи

PG/OP функции связи позволяют выполнять дистанционное программирование и диагностику всех сетевых станций SIMATIC S7. Кроме того, использование процедур S7 routing, позволяет распространить PG функции на межсетевой обмен данными, обеспечить "прозрачность" сети и использовать CP 342-5 FO в режиме мультиплексора. В этом режиме к одному контроллеру S7-300 может подключаться до 16 текстовых дисплеев и панелей оператора. При этом в центральном процессоре для организации обмена данными используется лишь одно логическое соединение.

S7 функции связи

S7 функции могут быть использованы для организации связи:

  • С программируемыми контроллерами SIMATIC S7.
  • С приборами оперативного управления и мониторинга.
  • С персональными компьютерами, оснащенными коммуникационными процессорами CP 5613 A2/ CP 5614 A2/ CP 5511/ CP 5512/ CP 5611 и S7-OPC сервером.

Обмен данными с программаторами и приборами оперативного управления и мониторинга не требует дополнительного конфигурирования коммуникационного процессора. Более того, PG функции связи позволяют осуществлять дистанционное конфигурирование и программирование всех сетевых S7 станций.

Поддержка функций S7-клиента обеспечивается использованием загружаемых стандартных функциональных блоков.

Функции S5-совместимой связи

Функционирование интерфейса SEND/RECEIVE базируется на использовании уровня 2 FDL PROFIBUS (EN 50170) и позволяет использовать коммуникационный процессор CP 342-5 для простой передачи данных. Он поддерживает службы SDA (соединение контроллер-контроллер) и SDN (целевые или широковещательные сообщения), что позволяет организовать обмен данными с программируемыми контроллерами SIMATIC S5/ S7/ 505 и персональными компьютерами.

Связь может быть установлена с:

  • Программируемыми контроллерами SIMATIC S7 с коммуникационными процессорами CP 342-5, CP 343-5, CP 443-5.
  • Программируемыми контроллерами S5-95U с встроенным интерфейсом PROFIBUS.
  • Программируемыми контроллерами S5-115U/H, S5-135U, S5-155U/H с коммуникационным процессором CP 5431 FMS/DP.
  • Программируемыми контроллерами SIMATIC 505 с коммуникационными процессорами CP 5434 FMS.
  • Компьютерами с коммуникационными процессорами CP 5511, CP 5512, CP 5611, CP 5613 FO A2 или CP 5614 FO A2.
  • C системами других производителей, поддерживающими интерфейс FDL.

Для организации обмена данными в программе STEP 7 должны использоваться функции PLC-SEND и PLC-RECEIVE.

Диагностика

Пакет NCM S7 для PROFIBUS поддерживает широкий спектр диагностических функций:

  • Считывание информации о текущем режиме работы коммуникационного процессора.
  • Широкий набор диагностических и статистических функций.
  • Диагностика соединений.
  • Статистические данные о работе сети.
  • Считывание содержимого буфера диагностических сообщений.

Проектирование

Конфигурирование коммуникационного процессора CP 342-5 FO выполняется с помощью пакета NCM S7 для PROFIBUS. NCM S7 является составной частью пакета STEP 7 от версии 5.0 и выше.

Параметры настройки CP 342-5 FO записываются в память центрального процессора S7-300 (STEP 7 от версии 5.0 и выше). Это позволяет сохранять параметры настройки при перебоях в питании контроллера, а также производить замену коммуникационного процессора без повторного конфигурирования вновь устанавливаемого модуля. Запуск центрального процессора будет автоматически сопровождаться передачей всех параметров настройки в коммуникационный процессор.

Конфигурирование и программирование всех сетевых станций SIMATIC S7 может выполняться дистанционно через сеть PROFIBUS.

Функциональные блоки поддержки протокола PROFIBUS DP включены в стандартную библиотеку STEP 7. Функциональные блоки поддержки функций S5-совместимой связи (SEND/RECEIVE), а также функций S7-клиента помещены в библиотеку SIMATIC NET пакета NCM S7.

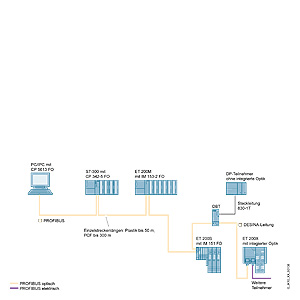

 Конфигурация оптического PROFIBUS DP с CP 342-5 FO






Технические данные

Скачать Обзор
CP 342-5 FO

Заказной номер

6GK7 342-5DF00-0XE0

Назначение продукта

CP 342-5 FO

Скорость обмена данными



Скорость обмена данными через PROFIBUS

9,6 кбит/с  … 12 Мбит/с

Интерфейсы



Количество оптических интерфейсов подключения к сети PROFIBUS

2

Количество электрических соединителей для подключения цепи питания

1

Конструкция оптических соединителей для подключения к сети PROFIBUS

Дуплексные гнезда

Конструкция электрического соединителя для подключения цепи питания



Электрические параметры



Род тока цепи питания

Постоянный ток

Напряжение питания:


  • через внутреннюю шину контроллера

5 В
  • внешнее

24 В

Допустимое отклонение внешнего напряжения питания вверх от =24 В

20 %

Допустимое отклонение внешнего напряжения питания вниз от =24 В

15 %

Потребляемый ток:


  • от внутренней шины при напряжении =5 В, типовое значение

0.15 A
  • от внешнего блока питания при напряжении =24 В:


  • типовое значение

0,25 A
  • максимальное значение

-

Потери активной мощности

6 Вт

Условия эксплуатации, хранения и транспортировки



Диапазон температур:


  • во время работы

0  … 60 °C
  • во время хранения

-40  … +70 °C
  • во время транспортировки

-40  … +70 °C
  • комментарий

-

Относительная влажность во время работы при температуре 25 °C, не более

95 %, без появления конденсата

Степень защиты

IP20

Конструкция, габариты и масса



Формат модуля



Ширина

40 мм

Высота

125 мм

Глубина

120 мм

Масса

0,3 кг

Свойства и функции



Количество модулей:


  • на CPU, не более

4
  • замечание

-

Длина кабеля, не более:


  • полимерный (PCF) кабель

300 м
  • пластиковый (POF) кабель

50 м

Производительность



Открытый обмен данными



Количество SEND/RECEIVE соединений, не более

16

Объем данных пользователя на SEND/RECEIVE соединение, не более

240 байт

PROFIBUS DP



Ведущее устройство DPV0

Есть

Количество подключаемых ведомых DP устройств

124

Адресное пространство:


  • ввода на ведущее DP устройство

2 160 байт
  • вывода на ведущее DP устройство

2 160 байт
  • ввода на ведомое DP устройство

244 байт
  • вывода на ведомое DP устройство

244 байт
  • диагностических данных на ведомое DP устройство

240 байт

Сервисы ведомого DP устройства:


  • DPV0

Есть
  • DPV1

-

Адресное пространство:


  • ввода на ведомое DP устройство

240 байт
  • вывода на ведомое DP устройство

240 байт

S7 функции связи



Количество S7 соединений:


  • не более

16
  • для PG функций связи, не более

-
  • для PG/OP функций связи, не более

-
  • замечание

-

Одновременная поддержка нескольких протоколов



Количество активных соединений:


  • без поддержки DP, не более

32
  • с поддержкой DP, не более

28

Конфигурирование



Программное обеспечение конфигурирования






Заказные данные

Скачать Обзор

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK7342-5DF00-0XE05P2SIMATIC NET, CP 342-5 FO, ДЛЯ ПОДКЛ. S7-300 К PROFIBUS-DP: ОПТИЧЕСКИЙ ИНТЕРФЕЙС/ 2Х2 СИМПЛЕКСНЫХ ГНЕЗДА; ДО 12 МБИТ/С; ВЕДУЩЕЕ/ ВЕДОМОЕ УСТРОЙСТВО DP V0; SEND/ RECEIVE, S7- И PG/OP-ФУНКЦИЙ СВЯЗИ; КОМПАКТ ДИСК С ДОКУМЕНТАЦИЕЙ 967.78




Аксессуары

Скачать Обзор

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7195-1BE00-0XA0250SIMATIC DP, СОЕДИНИТЕЛЬНЫЙ АДАПТЕР ДЛЯ МОНТАЖА ПЛАСТИКОВОГО СИМПЛЕКСНОГО СОЕДИНИТЕЛЯ ДЛЯ ПОДКЛЮЧЕНИЯ К IM 467 FO, IM 151 FO, IM 151 CPU FO И IM 153-2 FO, УПАКОВКА ИЗ 50 ШТУК 46.85
6ES7810-4BC01-0YX2265SIMATIC S7, STEP7, СЕРВИС ОБНОВЛЕНИЯ ПОСЛЕДНИМИ ВЕРСИЯМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИЕ 1 ГОДА 349.80
6ES7810-4CC10-0YA5265SIMATIC S7, STEP7 V5.5, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 1763.84
6ES7810-4CC10-0YA6265SIMATIC S7, STEP7 V5.5, РЕНТНАЯ ЛИЦЕНЗИЯ НА 50 ЧАСОВ РАБОТЫ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 313.55
6ES7810-4CC10-0YA7265SIMATIC S7, STEP7 V5.5, НОСИТЕЛЬ ДАННЫХ, ВКЛЮЧАЯ ПРОБНУЮ ЛИЦЕНЗИЮ НА 14 ДНЕЙ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА DVD, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT, SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 27.03
6ES7810-4CC10-0YE5265SIMATIC S7, STEP7 V5.5 UPGRADE, ОБНОВЛЕНИЕ (ОТ V3.X ... V5.4 ДО V5.5), ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 442.02
6ES7810-5CC00-0YM2265SIMATIC S7, STEP7 PROFESSIONAL — СЕРВИС ОБНОВЛЕНИЯ, МНОЖЕСТВЕННЫЙ ЗАКАЗ ОДНОГО КОМПОНЕНТА БУДЕТ КОМБИНИРОВАН В ОДИН ПАКЕТ. МИНИМАЛЬНЫЙ ЗАКАЗ: 5 ШТ. В РАМКАХ КОНТРАКТА ВЫ ПОЛУЧИТЕ ОБНОВЛЕННЫЕ ВЕРСИИ ПО 530.00
6ES7810-5CC04-0YE2265SIMATIC S7, STEP7 PROFESSIONAL, СЕРВИС ОБНОВЛЕНИЯ ПОСЛЕДНИМИ ВЕРСИЯМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИЕ 1 ГОДА 530.00
6ES7822-1AA00-0YL5265SIMATIC S7, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО STEP7 PROFESSIONAL TIA PORTAL В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ ОТМЕНЁН ЗА ТРИ МЕСЯЦА ДО ИСТЕЧЕНИЯ 424.00
6ES7822-1AA00-0YM5265SIMATIC S7, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО STEP7 PROFESSIONAL TIA PORTAL НЕСКОЛЬКО ЗАКАЗОВ ОТ ОДНОГО ПОКУПАТЕЛЯ БУДУТ ОБЪЕДИНЕНЫ В ОДИН ПАКЕТ. МИН. КОЛ-ВО: 5 ШТ. В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ 424.00
6GK1901-0FB00-0AA05K2SIMATIC NET, НАБОР ДЛЯ РАЗДЕЛКИ ПЛАСТИКОВЫХ ОПТИЧЕСКИХ PROFIBUS-КАБЕЛЕЙ: 100 СИМПЛЕКСНЫХ ШТЕКЕРОВ И 5 ПОЛИРОВАЛЬНЫХ НАБОРОВ 87.13
6GK1905-6PA105K2SIMATIC NET, ИНСТРУМЕНТ ДЛЯ РАЗДЕЛКИ ПЛАСТИКОВЫХ ОПТИЧЕСКИХ КАБЕЛЕЙ PROFIBUS: КАБЕЛЬНЫЙ НОЖ ДЛЯ РАЗДЕЛКИ ВНЕШНЕЙ ОБОЛОЧКИ ПЛАСТИКОВОГО КАБЕЛЯ И КРУГЛЫЙ ЗАХВАТ ДЛЯ УДАЛЕНИЯ ЗАЩИТНОЙ ОБОЛОЧКИ 108.12
