• Ведущее или ведомое устройство PROFIBUS DP, используемое в составе SIMATIC S7-300/ C7. Оптический интерфейс. Скорость передачи данных до 12 Мбит/с, включая 45.45 Кбит/с, исключая 3 и 6 Мбит/с.

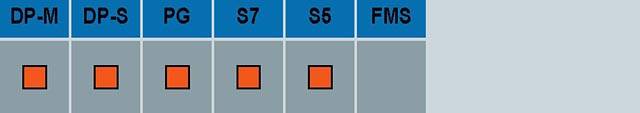

• Коммуникационные возможности:
  • PROFIBUS DP-V0;
  • PG/OP-функции связи;
  • S7-функции связи (клиент, сервер, мультиплексирование);
  • Функции S5-совместимой связи (SEND/RECEIVE).
• Простое конфигурирование и программирование через PROFIBUS.
• PG-функции связи с поддержкой процедур S7-роутинга.
• Возможность замены коммуникационного процессора без повторного конфигурирования системы.

Особенности

• Применение оптических каналов связи позволяет:
  • обеспечить надежный обмен данными в условиях воздействия сильных электромагнитных полей;
  • объединять в сеть станции, между корпусами которых существует существенная разность потенциалов;
  • обеспечить высокую скорость передачи данных.
• CP 342-5 FO подключается непосредственно к оптическим каналам связи PROFIBUS и может эксплуатироваться в тяжелых промышленных условиях.
• Расширение программируемых контроллеров SIMATIC S7-300 несколькими интерфейсами PROFIBUS DP.
• Оптимизация передачи данных за счет использования S7-функций связи.
• Широкие возможности оперативного управления и мониторинга за счет использования OP-функций связи.
• Поддержка функций SYNC и FREEZE.

Область применения

Коммуникационный процессор CP 342-5 FO позволяет производить непосредственное подключение систем автоматизации SIMATIC S7-300/ C7 к оптическим каналам связи сети PROFIBUS DP. Такие каналы обеспечивают надежную передачу данных даже в условиях воздействия сильных электромагнитных полей.

CP 342-5 FO разгружает центральный процессор от обслуживания коммуникационных задач и позволяет получать дополнительные DP-соединения.

CP 342-5 FO позволяет производить непосредственное подключение:

• станций распределенного ввода-вывода ET 200 с встроенным оптическим интерфейсом;
• других систем автоматизации SIMATIC S7-300/ C7, оснащенных коммуникационными процессорами CP 342-5 FO, а также систем автоматизации SIMATIC S7-400 с интерфейсным модулем IM 467 FO;
• компьютеров с коммуникационными процессорами CP 5613 FO/5614 FO;
• других станций, подключаемых к оптическим каналам связи PROFIBUS через оптические шинные терминалы (OBT).

Максимальное количество коммуникационных процессоров, устанавливаемых в одном контроллере, зависит от типа используемого центрального процессора, а также количества и вида используемых коммуникационных функций.

Дизайн

CP 342-5 FO характеризуется следующими показателями:

• Компактный пластиковый корпус формата модулей S7-300 шириной 40мм.
• Встроенный оптический интерфейс: 2 дуплексных гнезда для непосредственного подключения оптического кабеля PROFIBUS через 2х2 симплексных штекера и 2 съемных адаптера.
• 4-полюсный терминал с контактами под винт для подключения внешнего источника =24В.
• Монтаж на стандартную профильную шину S7-300. Подключение к контроллеру через шинный соединитель, входящий в комплект поставки модуля CP 342-5 FO.
• Любое посадочное место в базовом блоке или стойках расширения, подключаемых через интерфейсные модули IM 360/ IM 361.
• Удобное и быстрое подключение оптических каналов связи.
• Отсутствие буферной батареи и карты памяти, работа с естественным охлаждением.

Функции

В сети PROFIBUS коммуникационный процессор CP 342-5 FO обеспечивает поддержку:

• Протокола PROFIBUS DP для ведущего или ведомого устройства в соответствии с требованиями IEC 61158/ EN 50170.
• PG/OP функций связи.
• S7 функций связи.
• Функций S5-совместимой связи (SEND/RECEIVE).

Ведущее устройство PROFIBUS DP

CP 342-5 FO способен работать в качестве ведущего устройства PROFIBUS DP-V0 класса 1 и 2 в соответствии с требованиями стандартов IEC 61158/EN 50170, часть 2 и выполнять комплексную автономную обработку передаваемых данных. Он поддерживает связь с ведомыми DP устройствами, в качестве которых могут выступать контроллеры SIMATIC S7-300 с коммуникационными процессорами CP 342-5 FO, станции распределенного ввода-вывода ET 200 (DP-V0) с оптическим интерфейсом или ведомые DP-устройства, подключенные к сети через оптический терминал OBT. Дополнительно CP 342-5 FO поддерживает функции синхронизации (SYNC), замораживания (FREEZE), общих входов-выходов, а также запуска и остановки ведомых сетевых устройств. Содержимое области данных распределенного ввода-вывода коммуникационного процессора циклически передается в память центрального процессора.

Ведомое устройство PROFIBUS DP

Работая в качестве ведомого DP-V0 устройства, CP 342-5 FO способен поддерживать связь с ведущими устройствами PROFIBUS-DP. Это позволяет создавать смешанные конфигурации, обеспечивающие сетевой обмен данными между контроллерами SIMATIC S7, SIMATIC S5, компьютерами, станциями распределенного ввода-вывода ET 200 и другими устройствами полевого уровня (IEC 61158/ EN 50170, часть 2). Передача данных осуществляется функциями DP-SEND/ DP-RECV, включаемыми в программу STEP 7.

PG/OP функции связи

PG/OP функции связи позволяют выполнять дистанционное программирование и диагностику всех сетевых станций SIMATIC S7. Кроме того, использование процедур S7 routing, позволяет распространить PG функции на межсетевой обмен данными, обеспечить "прозрачность" сети и использовать CP 342-5 FO в режиме мультиплексора. В этом режиме к одному контроллеру S7-300 может подключаться до 16 текстовых дисплеев и панелей оператора. При этом в центральном процессоре для организации обмена данными используется лишь одно логическое соединение.

S7 функции связи

S7 функции могут быть использованы для организации связи:

• С программируемыми контроллерами SIMATIC S7.
• С приборами оперативного управления и мониторинга.
• С персональными компьютерами, оснащенными коммуникационными процессорами CP 5613 A2/ CP 5614 A2/ CP 5511/ CP 5512/ CP 5611 и S7-OPC сервером.

Обмен данными с программаторами и приборами оперативного управления и мониторинга не требует дополнительного конфигурирования коммуникационного процессора. Более того, PG функции связи позволяют осуществлять дистанционное конфигурирование и программирование всех сетевых S7 станций.

Поддержка функций S7-клиента обеспечивается использованием загружаемых стандартных функциональных блоков.

Функции S5-совместимой связи

Функционирование интерфейса SEND/RECEIVE базируется на использовании уровня 2 FDL PROFIBUS (EN 50170) и позволяет использовать коммуникационный процессор CP 342-5 для простой передачи данных. Он поддерживает службы SDA (соединение контроллер-контроллер) и SDN (целевые или широковещательные сообщения), что позволяет организовать обмен данными с программируемыми контроллерами SIMATIC S5/ S7/ 505 и персональными компьютерами.

Связь может быть установлена с:

• Программируемыми контроллерами SIMATIC S7 с коммуникационными процессорами CP 342-5, CP 343-5, CP 443-5.
• Программируемыми контроллерами S5-95U с встроенным интерфейсом PROFIBUS.
• Программируемыми контроллерами S5-115U/H, S5-135U, S5-155U/H с коммуникационным процессором CP 5431 FMS/DP.
• Программируемыми контроллерами SIMATIC 505 с коммуникационными процессорами CP 5434 FMS.
• Компьютерами с коммуникационными процессорами CP 5511, CP 5512, CP 5611, CP 5613 FO A2 или CP 5614 FO A2.
• C системами других производителей, поддерживающими интерфейс FDL.

Для организации обмена данными в программе STEP 7 должны использоваться функции PLC-SEND и PLC-RECEIVE.

Диагностика

Пакет NCM S7 для PROFIBUS поддерживает широкий спектр диагностических функций:

• Считывание информации о текущем режиме работы коммуникационного процессора.
• Широкий набор диагностических и статистических функций.
• Диагностика соединений.
• Статистические данные о работе сети.
• Считывание содержимого буфера диагностических сообщений.

Проектирование

Конфигурирование коммуникационного процессора CP 342-5 FO выполняется с помощью пакета NCM S7 для PROFIBUS. NCM S7 является составной частью пакета STEP 7 от версии 5.0 и выше.

Параметры настройки CP 342-5 FO записываются в память центрального процессора S7-300 (STEP 7 от версии 5.0 и выше). Это позволяет сохранять параметры настройки при перебоях в питании контроллера, а также производить замену коммуникационного процессора без повторного конфигурирования вновь устанавливаемого модуля. Запуск центрального процессора будет автоматически сопровождаться передачей всех параметров настройки в коммуникационный процессор.

Конфигурирование и программирование всех сетевых станций SIMATIC S7 может выполняться дистанционно через сеть PROFIBUS.

Функциональные блоки поддержки протокола PROFIBUS DP включены в стандартную библиотеку STEP 7. Функциональные блоки поддержки функций S5-совместимой связи (SEND/RECEIVE), а также функций S7-клиента помещены в библиотеку SIMATIC NET пакета NCM S7.

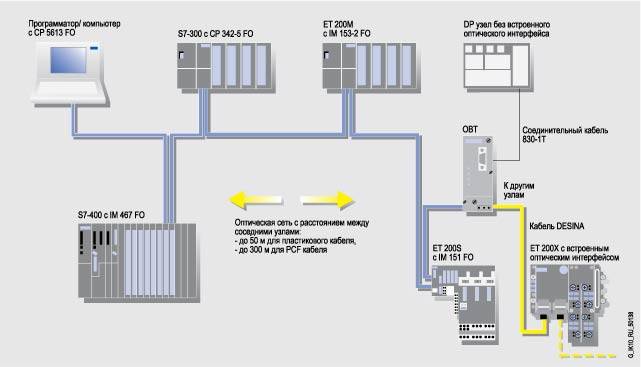

 Конфигурация оптического PROFIBUS DP с CP 342-5 FO
