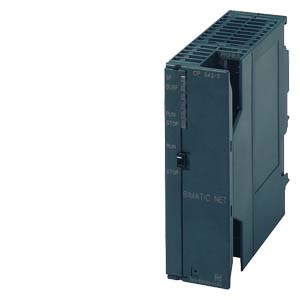

CP 342-5

Разделы

CP 342-5
  • Ведущее или ведомое устройство PROFIBUS DP, используемое в составе SIMATIC S7-300/ C7. Электрический (RS 485) интерфейс. Скорость передачи данных до 12 Мбит/с, включая 45.45 Кбит/с.
  • Коммуникационные возможности:
    • PROFIBUS DP V0;
    • PG/OP-функции связи;
    • S7-функции связи (клиент, сервер, мультиплексирование);
    • функции S5-совместимой связи (SEND/RECEIVE).
  • Простое конфигурирование и программирование через PROFIBUS.
  • PG-функции связи с поддержкой процедур S7-роутинга.
  • Возможность замены коммуникационного процессора без повторного конфигурирования системы.






Особенности

CP 342-5
  • Оснащение программируемых контроллеров SIMATIC S7-300 дополнительными интерфейсами PROFIBUS DP.
  • Гибкое изспользование периферии за счет динамической активизации ведомых DP-устройств.
  • Улучшение структуры системы управления за счет ее разделения на несколько подсистем с обслуживанием каждой подсистемы через свой коммуникационный процессор.
  • Расширение функциональных возможностей за счет использования S7-функций связи.
  • Обширный набор функций оперативного управления и мониторинга за счет использования OP-функций связи.
  • Поддержка функций SYNC и FREEZE.






Область применения

CP 342-5

Коммуникационный процессор CP 342-5 предназначен для подключения систем SIMATIC S7-300/ C7 к сети PROFIBUS DP. Он позволяет разгрузить центральный процессор контроллера от выполнения коммуникационных задач и способен поддерживать широкий спектр коммуникационных функций.

CP 342-5 позволяет:

  • Выполнять функции ведущего или ведомого устройства PROFIBUS DP в соответствии с IEC 61158/ EN 50170.
  • Поддерживать связь с устройствами и системами человеко-машинного интерфейса.
  • Поддерживать связь с другими программируемыми контроллерами SIMATIC S7/ C7/ WinAC.
  • Поддерживать связь с программируемыми контроллерами SIMATIC S5 (SEND/ RECEIVE).

Допустимое количество коммуникационных процессоров, устанавливаемых в один программируемый контроллер, определяется типом используемого центрального процессора, а также количеством и видом устанавливаемых коммуникационных соединений.






Дизайн

CP 342-5

Коммуникационный процессор CP 342-5 характеризуется следующими показателями:

  • Пластиковый корпус формата модулей SIMATIC S7-300 шириной 40мм.
  • 9-полюсное гнездо соединителя D-типа для подключения к PROFIBUS.
  • 4-полюсный терминальный блок с контактами под винт для подключения питания =24В.
  • Монтаж на профильную шину S7-300 и подключение к соседним модулям с помощью шинного соединителя. Шинный соединитель входит в комплект поставки модуля.
  • Любое посадочное место (разъемы 4...11) в базовой монтажной стойке или стойках расширения, подключаемых через интерфейсные модули IM 360/361.
  • Естественное охлаждение, отсутствие буферной батареи.




Функции

CP 342-5

В сети PROFIBUS коммуникационный процессор CP 342-5 обеспечивает поддержку:

  • Протокола PROFIBUS DP для ведущего или ведомого устройства в соответствии с требованиями IEC 61158/ EN 50170.
  • PG/OP функций связи.
  • S7 функций связи.
  • Функций S5-совместимой связи (SEND/RECEIVE).

Ведущее устройство PROFIBUS DP

CP 342-5 способен работать в качестве ведущего устройства PROFIBUS DP-V0 класса 1 и 2 в соответствии с требованиями стандартов IEC 61158/EN 50170, часть 2 и выполнять комплексную автономную обработку передаваемых данных. Он поддерживает связь с ведомыми DP устройствами, в качестве которых могут выступать станции распределенного ввода-вывода SIMATIC ET 200 (ведомые устройства DP-V0), а также программируемые контроллеры SIMATIC S7-300/ S7-400/ C7, оснащенные интерфейсом ведомого DP-устройства. Дополнительно CP 342-5 поддерживает функции синхронизации (SYNC), замораживания (FREEZE), общих входов-выходов, а также запуска и остановки ведомых сетевых устройств. Содержимое области данных распределенного ввода-вывода коммуникационного процессора циклически передается в память центрального процессора.

Ведомое устройство PROFIBUS DP

Работая в качестве ведомого DP-V0 устройства, CP 342-5 способен поддерживать связь с ведущими устройствами PROFIBUS DP. Это позволяет создавать смешанные конфигурации, обеспечивающие сетевой обмен данными между контроллерами SIMATIC S7, SIMATIC S5, компьютерами, станциями распределенного ввода-вывода ET 200 и другими устройствами полевого уровня (IEC 61158/ EN 50170, часть 2). Передача данных осуществляется функциями DP-SEND/ DP-RECV, включаемыми в программу STEP 7.

PG/OP функции связи

PG/OP функции связи позволяют выполнять дистанционное программирование и диагностику всех сетевых станций SIMATIC S7. Кроме того, использование процедур S7 routing, позволяет распространить PG функции на межсетевой обмен данными, обеспечить "прозрачность" сети и использовать CP 342-5 в режиме мультиплексора. В этом режиме к одному контроллеру S7-300 может подключаться до 16 текстовых дисплеев и панелей оператора. При этом в центральном процессоре для организации обмена данными используется лишь одно логическое соединение.

S7 функции связи

S7 функции могут быть использованы для организации связи:

  • С программируемыми контроллерами SIMATIC S7.
  • С приборами оперативного управления и мониторинга.
  • С персональными компьютерами, оснащенными коммуникационными процессорами CP 5613/ CP 5614/ CP 5511/ CP 5512/ CP 5611 и S7-OPC сервером.

Обмен данными с программаторами и приборами оперативного управления и мониторинга не требует дополнительного конфигурирования коммуникационного процессора. Более того, PG функции связи позволяют осуществлять дистанционное конфигурирование и программирование всех сетевых S7 станций.

Поддержка функций S7-клиента обеспечивается использованием загружаемых стандартных функциональных блоков.

Функции S5-совместимой связи

Функционирование интерфейса SEND/RECEIVE базируется на использовании уровня 2 FDL PROFIBUS (EN 50170) и позволяет использовать коммуникационный процессор CP 342-5 для простой передачи данных. Он поддерживает службы SDA (соединение контроллер-контроллер) и SDN (целевые или широковещательные сообщения), что позволяет организовать обмен данными с программируемыми контроллерами SIMATIC S5/ S7/ 505 и персональными компьютерами.

Связь может быть установлена с:

  • Программируемыми контроллерами SIMATIC S7 с коммуникационными процессорами CP 342-5, CP 343-5, CP 443-5.
  • Программируемыми контроллерами S5-95U с встроенным интерфейсом PROFIBUS.
  • Программируемыми контроллерами S5-115U/H, S5-135U, S5-155U/H с коммуникационным процессором CP 5431 FMS/DP.
  • Программируемыми контроллерами SIMATIC 505 с коммуникационными процессорами CP 5434 FMS.
  • Компьютерами с коммуникационными процессорами CP 5511, CP 5512, CP 5611, CP 5613 или CP 5614.
  • C системами других производителей, поддерживающими интерфейс FDL.

Для организации обмена данными в программе STEP 7 должны использоваться функции PLC-SEND и PLC-RECEIVE.

Диагностика

Пакет NCM S7 для PROFIBUS поддерживает широкий спектр диагностических функций:

  • Считывание информации о текущем режиме работы коммуникационного процессора.
  • Широкий набор диагностических и статистических функций.
  • Диагностика соединений.
  • Статистические данные о работе сети.
  • Считывание содержимого буфера диагностических сообщений.

Проектирование

Конфигурирование коммуникационного процессора CP 342-5 выполняется с помощью пакета NCM S7 для PROFIBUS. NCM S7 является составной частью пакета STEP 7 от версии 5.0 и выше.

Параметры настройки CP 342-5 записываются в память центрального процессора S7-300 (STEP 7 от версии 5.0 и выше). Это позволяет сохранять параметры настройки при перебоях в питании контроллера, а также производить замену коммуникационного процессора без повторного конфигурирования вновь устанавливаемого модуля. Запуск центрального процессора будет автоматически сопровождаться передачей всех параметров настройки в коммуникационный процессор.

Конфигурирование и программирование всех сетевых станций SIMATIC S7 может выполняться дистанционно через сеть PROFIBUS.

Функциональные блоки поддержки протокола PROFIBUS DP включены в стандартную библиотеку STEP 7. Функциональные блоки поддержки функций S5-совместимой связи (SEND/RECEIVE), а также функций S7-клиента помещены в библиотеку SIMATIC NET пакета NCM S7.






Технические данные

CP 342-5

Заказной номер

6GK7 342-5DA03-0XE0

Назначение продукта

CP 342-5

Скорость обмена данными



Скорость обмена данными через PROFIBUS

9.6 кбит/с  … 12 Мбит/с

Интерфейсы



Количество электрических соединителей:


  • для подключения к сети PROFIBUS

1
  • для подключения цепи питания

1

Конструкция электрических соединителей:


  • для подключения к сети PROFIBUS

9-полюсное гнездо соединителя D-типа (RS485)
  • для подключения цепи питания



Электрические параметры



Род тока цепи питания

Постоянный ток

Напряжение питания:


  • через внутреннюю шину контроллера

5 В
  • внешнее

24 В

Допустимое отклонение внешнего напряжения питания вверх от =24 В

20 %

Допустимое отклонение внешнего напряжения питания вниз от =24 В

15 %

Потребляемый ток:


  • от внутренней шины при напряжении =5 В, типовое значение

0.15 A
  • от внешнего блока питания при напряжении =24 В:


  • типовое значение

0.25 A
  • максимальное значение

-

Потери активной мощности

6.75 Вт

Условия эксплуатации, хранения и транспортировки



Диапазон температур:


  • во время работы

0  … 60 °C
  • во время хранения

-40  … +70 °C
  • во время транспортировки

-40  … +70 °C
  • комментарий

-

Относительная влажность во время работы при температуре 25 °C, не более

95 %, без появления конденсата

Степень защиты

IP20

Конструкция, габариты и масса



Формат модуля



Ширина

40 мм

Высота

125 мм

Глубина

120 мм

Масса

0.3 кг

Свойства и функции



Количество модулей:


  • на CPU, не более

4
  • замечание

-

Производительность



Открытый обмен данными



Количество SEND/RECEIVE соединений, не более

16

Объем данных пользователя на SEND/RECEIVE соединение, не более

240 байт

PROFIBUS DP



Ведущее устройство DPV0

Есть

Количество подключаемых ведомых DP устройств

124

Адресное пространство:


  • ввода на ведущее DP устройство

2 160 байт
  • вывода на ведущее DP устройство

2 160 байт
  • ввода на ведомое DP устройство

244 байт
  • вывода на ведомое DP устройство

244 байт
  • диагностических данных на ведомое DP устройство

240 байт

Сервисы ведомого DP устройства:


  • DPV0

Есть
  • DPV1

-

Адресное пространство:


  • ввода на ведомое DP устройство

240 байт
  • вывода на ведомое DP устройство

240 байт

S7 функции связи



Количество S7 соединений:


  • не более

16
  • для PG функций связи, не более

-
  • для PG/OP функций связи, не более

-
  • замечание

-

Одновременная поддержка нескольких протоколов



Количество активных соединений:


  • без поддержки DP, не более

32
  • с поддержкой DP, не более

28

Конфигурирование



Программное обеспечение конфигурирования






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK7342-5DA03-0XE05P2COMMUNICATIONPROCESSOR CP342-5 FOR CONNECTING SIMATIC S7-300 TO PROFIBUS, DP, S5-COMPATIBLE-, PG/OP- AND S7-COMMUNICATION 778.04




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7370-0AA01-0AA0230SIMATIC S7-300, DM 370: ЛОЖНЫЙ МОДУЛЬ ДЛЯ РЕЗЕРВИРОВАНИЯ ПОСАДОЧНЫХ МЕСТ ДЛЯ УСТАНОВКИ ДРУГИХ МОДУЛЕЙ 87.98
6ES7810-4BC01-0YX2265SIMATIC S7, STEP7, СЕРВИС ОБНОВЛЕНИЯ ПОСЛЕДНИМИ ВЕРСИЯМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИЕ 1 ГОДА 349.80
6ES7810-4CC10-0YA5265SIMATIC S7, STEP7 V5.5, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 1763.84
6ES7810-4CC10-0YA6265SIMATIC S7, STEP7 V5.5, РЕНТНАЯ ЛИЦЕНЗИЯ НА 50 ЧАСОВ РАБОТЫ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 313.55
6ES7810-4CC10-0YA7265SIMATIC S7, STEP7 V5.5, НОСИТЕЛЬ ДАННЫХ, ВКЛЮЧАЯ ПРОБНУЮ ЛИЦЕНЗИЮ НА 14 ДНЕЙ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА DVD, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT, SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 27.03
6ES7810-4CC10-0YE5265SIMATIC S7, STEP7 V5.5 UPGRADE, ОБНОВЛЕНИЕ (ОТ V3.X ... V5.4 ДО V5.5), ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 442.02
6ES7810-5CC00-0YM2265SIMATIC S7, STEP7 PROFESSIONAL — СЕРВИС ОБНОВЛЕНИЯ, МНОЖЕСТВЕННЫЙ ЗАКАЗ ОДНОГО КОМПОНЕНТА БУДЕТ КОМБИНИРОВАН В ОДИН ПАКЕТ. МИНИМАЛЬНЫЙ ЗАКАЗ: 5 ШТ. В РАМКАХ КОНТРАКТА ВЫ ПОЛУЧИТЕ ОБНОВЛЕННЫЕ ВЕРСИИ ПО 530.00
6ES7810-5CC04-0YE2265SIMATIC S7, STEP7 PROFESSIONAL, СЕРВИС ОБНОВЛЕНИЯ ПОСЛЕДНИМИ ВЕРСИЯМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИЕ 1 ГОДА 530.00
6ES7822-1AA00-0YL5265SIMATIC S7, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО STEP7 PROFESSIONAL TIA PORTAL В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ ОТМЕНЁН ЗА ТРИ МЕСЯЦА ДО ИСТЕЧЕНИЯ 424.00
6ES7822-1AA00-0YM5265SIMATIC S7, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО STEP7 PROFESSIONAL TIA PORTAL НЕСКОЛЬКО ЗАКАЗОВ ОТ ОДНОГО ПОКУПАТЕЛЯ БУДУТ ОБЪЕДИНЕНЫ В ОДИН ПАКЕТ. МИН. КОЛ-ВО: 5 ШТ. В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ 424.00
6ES7972-0BA12-0XA0250SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 38.90
6ES7972-0BA52-0XA0250SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 38.90
6ES7972-0BB12-0XA0250SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 50.77
6ES7972-0BB52-0XA0250SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 50.77
6GK1500-0AA105O1SIMATIC NET, ТЕРМИНАЛ 12M: ДЛЯ ПОДКЛ. СТАНЦИЙ К СЕТИ PROFIBUS (RS485), ДО 12 МБИТ/С, КОНТАКТЫ ПОД ВИНТ ДЛЯ ПОДКЛ. К ЛИНИИ PROFIBUS, ОТВОД ДЛИНОЙ 1.5 M ДЛЯ ПОДКЛ. PROFIBUS СТАНЦИИ 125.08
