CP 443-1 RNA

Разделы

CP 443-1 RNA

Коммуникационный процессор для подключения контроллеров SIMATIC S7-400/S7-400H к сетям Industrial Ethernet.

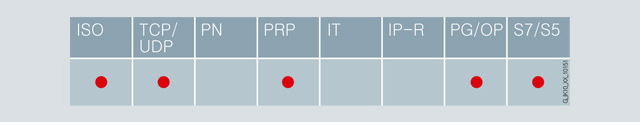

Поддерживаемые коммуникационные функции:

  • PG/OP функции связи.
  • S7 функции связи.
  • Открытый обмен данными (SEND/RECEIVE).

Коммуникационный процессор CP 443-1 RNA (Redundant Network Access - резервированный доступ к сети) может использоваться в программируемых контроллерах S7-400/ S7-400F/ S7-400H/ S7-400FH. Он обеспечивает поддержку протокола PRP (Parallel Redundancy Protocol - параллельный протокол резервирования в соответствии с требованиями стандарта IEC 62439-3) и позволяет подключать контроллер к двум резервированным сетям Industrial Ethernet.

Процедуры резервирования PRP базируются на одновременной отправке сообщений через две независимые сети (LAN A, LAN B). В случае повреждения одной из сетей сообщение доставляется через вторую сеть без каких бы то ни было задержек. В силу сказанного исчезает необходимость в реконфигурировании сетей и затрат времени на выполнение этих операций.




Особенности

CP 443-1 RNA
  • Снижение затрат на подключение к двум независимым сегментам сети Ethernet с встроенной поддержкой разделения сетей.
  • Повышение надежности системы связи на основе поддержки протокола PRP и использования в резервированных системах автоматизации SIMATIC S7-400 H/FH.
  • Использование на предприятиях с повышенными требованиями к надежности систем автоматизации.
  • Использование в критичных по времени выполнения приложениях, сохранение работоспособности системы связи при повреждении одной из сетей.
  • Простая интеграция, отсутствие дополнительных затрат на программирование обмена данными через PRP (прозрачность прикладного уровня).
  • Оптимальная поддержка обслуживания через:
    • Web диагностику.
    • Дистанционное программирование через WAN или телефонную сеть (ISDN).
    • Мониторинг с использованием протокола SNMP.
    • Сохранение параметров настройки в съемном модуле C-PLUG и замену модуля без повторного конфигурирования.
  • Защита инвестиций за счет подключения существующих систем автоматизации к резервированным сетям.
  • Использование интерфейса SEND/RECEIVE для настройки параметров и программирования системы связи.




Область применения

CP 443-1 RNA

Коммуникационный процессор CP 443-1 RNA позволяет выполнять резервированный обмен данными через две независимые сети Industrial Ethernet.

Он позволяет поддерживать обмен данными:

  • с компьютерами и программаторами;
  • с главными компьютерами;
  • с системами автоматизации SIMATIC S5/S7/C7;
  • с системами других производителей.

С помощью CP 443-1 RNA системы автоматизации S7-400 могут подключаться к резервированным PRP сетям.

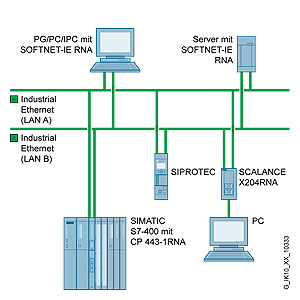

Подключение S7-400 к PRP сети

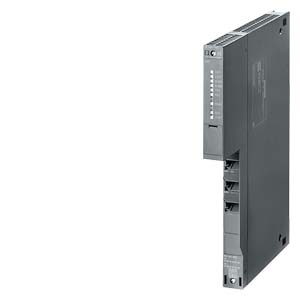

Дизайн

CP 443-1 RNA

Коммуникационный процессор CP 443-1 RNA характеризуется следующими показателями:

  • Компактная конструкция:
    • Три гнезда RJ45 для подключения к Industrial Ethernet через два независимых интерфейса, из которых только один может находиться в активном состоянии; автоматическое определение скорости обмена данными в сети, автоматическая настройка на параметры обмена данными, автоматическая кроссировка подключаемых кабелей; подключение сетевых кабелей штекерами IE FC RJ45 Plug 180 с осевым (180°) отводом кабеля или TP кордов.
    • Диагностические светодиоды индикации состояний модуля и системы связи.
  • Простота установки; CP 443-1 RNA устанавливается в монтажную стойку S7-400 и подключается к центральному процессору через внутреннюю шину. Он может устанавливаться в любой свободный слот монтажной стойки.
  • CP 443-1 RNA работает с естественным охлаждением.
  • В сочетании с интерфейсными модулями IM 460/461 коммуникационный процессор CP 443-1 RNA может устанавливаться в стойки расширения контроллера.
  • Замена модуля производится без использования программатора.




Функции

CP 443-1 RNA

Программируемые контроллеры SIMATIC S7-400/S7-400H подключаются к двум параллельным сетям Industrial Ethernet через два гнезда RJ45 коммуникационного процессора CP 443-1 RNA. Коммуникационный процессор поддерживает протокол PRP в соответствии с требованиями стандарта IEC 62439-3. Он дублирует все телеграммы и отправляет их по двум подключенным сетям. Приемник фиксирует адресованное ему сообщение, пришедшее первым. Второе сообщение игнорируется.

Два независимых интерфейса:

  • Интерфейс RNA с двумя портами RJ45 для подключения к PRP сети, скоростью обмена данными 100 Мбит/с в дуплексном режиме, автоматическим определением и автоматической настройкой на скорость обмена данными в сети, автоматической кроссировкой подключаемых кабелей.
  • Интерфейс Ethernet с одним портом RJ45, скоростью обмена данными 10/100 Мбит/с, дуплексным режимом работы, автоматической настройкой на скорость обмена данными в сети, автоматической кроссировкой подключаемого кабеля.

Только один из этих интерфейсов может находиться в активном состоянии. IP маршрутизация между ними не поддерживается.

Функции PRP могут быть деактивированы, а независимый интерфейс Ethernet активирован. В таком варианте модуль способен поддерживать стандартный обмен данными через Industrial Ethernet на основе транспортного протокола ISO. Все остальные сервисы деактивируются, поэтому модуль обеспечивает поддержку ограниченного объема функций.

Коммуникационные сервисы интерфейса RNA (интерфейс X2):

  • Открытый обмен данными (ISO, ISO on TCP, TCP/IP и UDP): Широковещательные сообщения на основе UDP.
  • PG/OP функции связи: с поддержкой процедур S7 маршрутизации.
  • S7 функции связи (ISO, ISO on TCP, клиент, сервер).
  • S7 H функции связи для S7-400 H (ISO-on-TCP, ISO).
  • Синхронизация времени на основе процедур SIMATIC или протокола NTP.
  • Назначение IP адресов с помощью простых инструментальных средств компьютера.
  • Защита данных: защита доступа с помощью конфигурируемого списка разрешенных IP адресов.

Коммуникационные сервисы интерфейса Ethernet (интерфейс X1):

  • Открытый обмен данными (только ISO).
  • PG/OP функции связи с поддержкой процедур S7 маршрутизации (ISO).
  • S7 функции связи (ISO клиент, сервер).

Диагностика и управление сетью:

  • Обширный набор функций диагностики всех модулей монтажной стойки через Web интерфейс, интегрированный в STEP 7.
  • Интеграция в систему управления сетью на основе протокола SNMP V1; поддержка объектов: MIBII, MIB объектов автоматизации и PRP-MIB (IEC-62439-3).

Конфигурирование всех функций в среде STEP 7 от V5.5 SP2 + HSP

Замена модуля без использования программатора.




Интеграция

CP 443-1 RNA

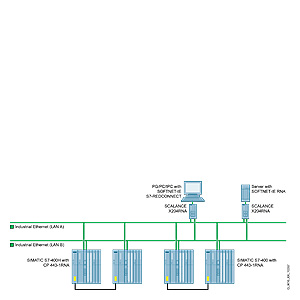

PRP обмен данными между H- и HMI системами

Резервированная сеть с поддержкой PRP и HSR обмена данными




Технические данные




Дальнейшая информация

CP 443-1 RNA

Более полную информацию о защите данных можно найти в Интернете по адресу: http://www.siemens.com/industrialsecurity




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK7443-1RX00-0XE05P2SIMATIC NET CP 443-1 RNA 1X 10/100 MBIT/S, RJ 45 PORT: ISO; S7-COM; H-COM;OPEN COM. (SEND/RECEIVE) ;S7-ROUTING. 2X 100 MBIT/S, RJ 45 PORT: PRP;ISO;ISO-ON-TCP;TCP;UDP S7-COM.; H-COM.;OPEN COM. (SEND/RECEIVE); S7-ROUTING; CLOCK SYNCHR.;IP ACCESS CONTROL LIST;WEB-DIAGNOSTICS; SNMPV1 1961.00
