CP 443-1 - Industrial Ethernet

Подключение SIMATIC S7-400 к сети Industrial Ethernet:
- 10/100 Мбит/с, дуплексный/ полудуплексный режим, автоматическая настройка на скорость передачи данных, автоматическое переключение между интерфейсами AUI, ITP и RJ45.
- Возможность подключения к сети через интерфейс AUI, ITP или RJ45.
- Одновременная поддержка транспортных протоколов ISO, TCP/IP и UDP.
- Настраиваемый набор поддерживаемых функций.
Коммуникационные функции:
- Поддержка транспортных протоколов ISO, TCP/IP и UDP.
- PG/OP-функции связи.
- S7-функции связи.
- Функции S5-совместимой связи (SEND/RECEIVE и FETCH/WRITE).
Поддержка широковещательных сообщений при использовании UDP.
Поддержка процедур S7-Routing при использовании PG/OP-функций связи.
Дистанционное программирование, конфигурирование и диагностика через сеть.
Защита доступа с помощью конфигурируемого списка доступа.

Особенности

Непосредственное подключение контроллеров SIMATIC S7-400 к сети Industrial Ethernet со скоростью передачи 100 Мбит/с.
Простое включение SIMATIC S7-400 в существующие системы автоматизации, построенные на базе контроллеров SIMATIC S5 с автоматическим переключением между интерфейсами AUI/ITP.
Обмен данными с программаторами и компьютерами, системами человеко-машинного интерфейса, системами автоматизации SIMATIC S5/S7.
Дистанционное программирование сетевых станций через глобальные сети или по телефонной сети (например, ISDN).
Подключение любого количества станций через UDP соединения.
Возможность организации связи без использования процедур RFC 1006.
Защита от несанкционированного доступа через TCP/IP.

Область применения

Коммуникационный процессор CP 443-1 обеспечивает возможность подключения программируемых контроллеров SIMATIC S7-400 к сети Industrial Ethernet. Он оснащен встроенным микропроцессором и выполняет автономное управление сетевым обменом данными, разгружая от этих задач центральный процессор контроллера. С помощью CP 443-1 может устанавливаться связь:

с программаторами, компьютерами, системами человеко-машинного интерфейса;
с другими системами автоматизации SIMATIC S7;
с программируемыми контроллерами SIMATIC S5.

Дизайн

Коммуникационный процессор CP 443-1 характеризуется следующими показателями:

Компактное исполнение;
пластиковый корпус с размещенными на фронтальной панели:
- 15-полюсного гнезда соединителя D-типа с автоматическим переключением между интерфейсами AUI- и ITP.
- Гнездо RJ45 для подключения к сети Industrial Ethernet с использованием технологии FastConnect.
Автоматическое определение скорости передачи данных в сети и автоматическая настройка на эту скорость.
Простота монтажа:
CP 443-1 устанавливается в монтажную стойку S7-400 и подключается к внутренней шине контроллера через один разъем. Модуль может устанавливаться на любое свободное посадочное место монтажной стойки.
Работа с естественным охлаждением без использования буферной батареи.
Возможность установки в стойки расширения, подключаемыми через интерфейсные модули, способные поддерживать обмен даннями через С-шину контроллера.
Замена коммуникационного процессора без повторного конфигурирования системы.

Функции

Коммуникационный процессор CP 443-1 оснащен встроенным микропроцессором и обеспечивает автономное обслуживание задач передачи данных через Industrial Ethernet, разгружая от этих задач центральный процессор контроллера. Передача данных осуществляется на уровнях 1 … 4 с учетом требований международных стандартов. Возможна работа в мультипротокольном режиме с поддержкой транспортных протоколов ISO, TCP/IP и UDP.

Для контроля работоспособного состояния системы связи на основе TCP-соединений может активизироваться функция отслеживания времени передачи между каждым активным и пассивным партнером по связи.

Коммуникационному процессору CP 443-1 присваивается собственный Ethernet-адрес, что позволяет производить его подключение к сети предприятия.

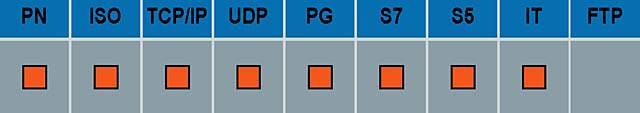

При работе в мультипротокольном режиме CP 443-1 способен поддерживать следующие коммуникационные функции:

PG/OP-функции связи

PG/OP функции связи обеспечивают возможность дистанционного программирования всех сетевых S7 станций.

S7 routing
Использование процедур S7 routing позволяет организовать межсетевой обмен данными и обеспечить „прозрачность“ сетей при выполнении операций дистанционного программирования и диагностики.

S7-функции связи

для подключения программируемых контроллеров S7-200/ S7-300 (сервер и клиент; РВК), S7-400 (сервер и клиент), приборов человеко-машинного интерфейса и компьютеров (СР 1613 с S7-1613 или SOFTNET S7).

Обмен данными выполняется через СР 443-1 без дальнейшего конфигурирования.

Резервированные системы связи
Для построения резервированных систем S7 связи коммуникационный процессор CP 443-1 может устанавливаться в программируемые контроллеры SIMATIC S7-400H.
Синхронизация даты и времени
С помощью CP 443-1 может выполняться синхронизация по дате и времени всех сетевых устройств, поддерживающих выполнение этой функции. Для выполнения операций синхронизации может использоваться международный протокол NTP (Network Time Protocol).

Функции S5-совместимой связи

Базируется на использовании 4 уровня транспортного протокола ISO, с простой и оптимизационной передачей данных.

Объем данных, передаваемых по одному запросу, может достигать 8Кбайт.

Интерфейс приемопередатчика может использовать для своей работы:

Транспортные соединения ISO.
Транспортные соединения TCP:
- TCP с поддержкой процедур RFC 1006,
- TCP без поддержки процедур RFC 1006.

Транспортные соединения UDP (длина данных до 2 Кбайт):
- с поддержкой широковещательных сообщений.

Функции S5-связи используются для организации обмена данными с контроллерами SIMATIC S5, промышленными и офисными компьютерами. Функциональные блоки, используемые в программах S7 для управления обменом данными через Industrial Ethernet, включены в комплект поставки пакета NCM S7 для Industrial Ethernet.

Функции FETCH/WRITE позволяют получать непосредственный доступ к данным центральных процессоров SIMATIC S5. Это позволяет оставлять в работе существующие системы человеко-машинного интерфейса. При использовании функций S5-совместимой связи с поддержкой протокола UDP появляется возможность посылки широковещательных сообщений, адресованных одновременно нескольким приемникам.

Защита от несанкционированного доступа

Управление доступом к CP 443-1 выполняется с помощью свободно конфигурируемого списка доступа.

Диагностика

Пакет NCM S7 предоставляет широкий набор диагностических функций:

Считывание текущих состояний коммуникационного процессора.
Общий набор диагностических и статистических функций.
Диагностика соединений.
Статистические функции работы сети.
Считывание сообщений диагностического буфера центрального процессора.

Конфигурирование

Конфигурирование коммуникационного процессора CP 443-1 производится с помощью пакета NCM S7 для Industrial Ethernet. Этот пакет является составной частью программного обеспечения STEP 7 V5.0 и более поздних версий.

Все операции конфигурирования могут выполняться только после инсталляции пакета NCM S7 для Industrial Ethernet в каталог STEP 7.

STEP 7 от версии 5.0 позволяет сохранять данные конфигурирования коммуникационного процессора CP 443-1 в памяти центрального процессора программируемого контроллера. Это позволяет сохранять параметры настройки при сбоях в питании, а также производить замену коммуникационного процессора без конфигурирования вновь устанавливаемого модуля. Запуск центрального процессора будет автоматически сопровождаться передачей всех параметров настройки в коммуникационный процессор.

Обеспечивается поддержка дистанционного конфигурирования и программирования всех станций SIMATIC S7, подключенных к сети.

Все функциональные блоки (FС), необходимые для организации связи с программируемыми контроллерами SIMATIC S5, включены в библиотеки пакета NCM S7 для Industrial Ethernet.

Интеграция

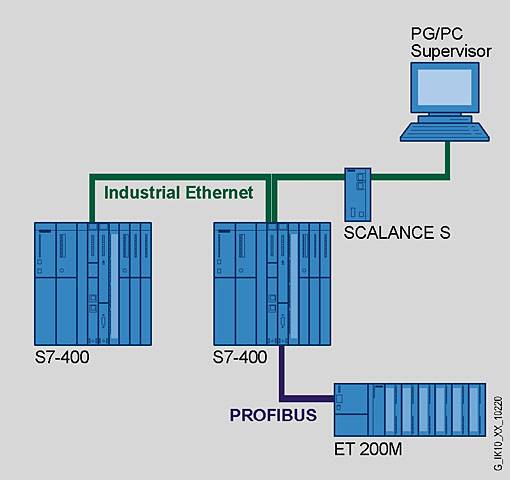

Связь с сетью верхнего уровня через CP 443-1 как PROFINET IO контроллер

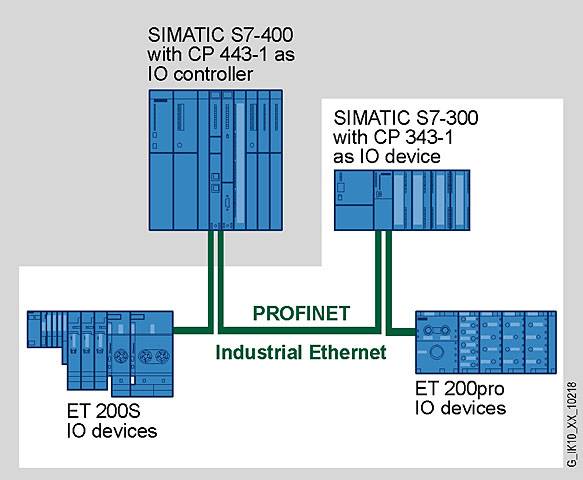

Линейная структура PROFINET IO контроллер с интегрированным коммутатором реального времени

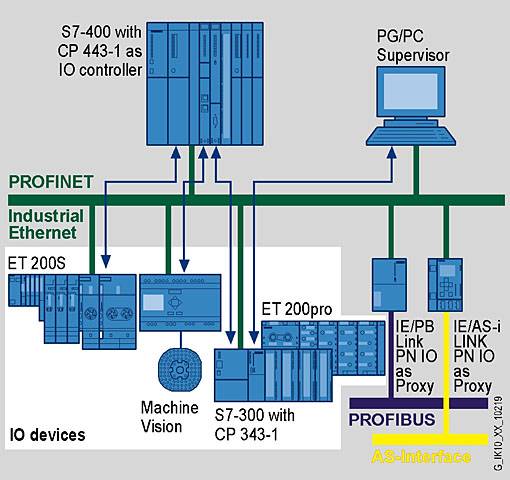

Линейная структура для верхнего уровня управления через интегрированный 2-х портовый коммутатор

Технические данные

Технические данные
Скорость передачи данных	10/100 Мбит/с
Интерфейсы:
· Подключения к Industrial Ethernet (10/100 Мбит/с)	15-полюсное гнездо соединителя D-типа (автоматическое переключение между интерфейсами AUI и ITP)
· Подключения к 10BaseT, 100BaseTX	RJ45
Потребляемый ток:
· из цепи +5 В	1,4 A
· из цепи +24 В	Типовое значение: 220 мА, максимальное значение: 340 мА
Потребляемая мощность	8,6 Вт
Условия эксплуатации:
· Диапазон рабочих температур	0 ... +60 °C
· Диапазон температур хранения и транспортировки	-40 ... +70 °C
· Относительная влажность	до 95% при +25 °C
· Высота над уровнем моря	до 3000 м
Конструктивные характеристики:
· Формат модуля	S7-400
· Габариты в мм	25 x 290 x 210
· Масса	700 г
Программное обеспечение	NCM S7 для Industrial Ethernet (входит в комплект поставки STEP 7 V5.x)
Коммуникационные функции
Функции S5-совместимой связи (SEND/RECEIVE, FETCH/WRITE)
· Количество ISO-транспортных соединений1)	до 64
· Количество TCP/IP-транспортных соединений1)	до 64
· Объем данных на одно соединение (ISO или TCP/IP)	до 8 Кбайт
S7- и PG/OP-функции связи
· Количество соединений1)	до 62
Мультипротокольный режим работы
· Количество обслуживаемых соединений	до 64

1) Зависит от типа используемого центрального процессора

Дальнейшая информация

Пакет NCM S7 для Industrial Ethernet включен в комплект поставки STEP 7 V5.2.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6GK7443-1EX11-0XE0	SIMATIC NET, CP 443-1 КОММУНИКАЦИОННЫЙ ПРОЦЕССОР ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC S7-400 К IND. ETHERN.,ISO/TCP/IP И UDP S7 КОММ.,FETCH/WRITE, ДИАГНОСТИКА, SEND/RECEIVE, С И БЕЗ RFC 1006, ШИРОКОВЕЩАНИЕ, NTP, ЗАЩИТА ДОСТУПА ЧЕРЕЗ СЕТЬ	0.913	3 - 5 недель (A)	1
6GK7443-1EX20-0XE0	SIMATIC NET, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 443-1 ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC S7-400 К INDUSTRIAL ETHERNET ЧЕРЕЗ ISO, TCP/IP AND UDP, S7-COMM., FETCH/WRITE, SEND/RCV С И БЕЗ RFC1006, MULTICAST, PROFINET IO- КОНТРОЛЛЕР, DHCP, SNMP V2, WEB-, ДИАГНОСТИКА	0.75	3 - 5 недель (A)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6GK1704-1CW00-3AL0	SIMATIC NET IE SOFTNET-S7, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ	0.1	3 - 5 недель (A)	1
6GK1704-1CW64-3AA0	SIMATIC NET IE SOFTNET-S7/2006 CD С ПРОГР. ОБЕСП. ДЛЯ S7-,S5-СОВМ.-КОММУН.,OPC, PG/OP-КОММУН.,NCM PC, ДО 64 СОЕДИНЕНИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА. (Н,А); ДЛЯ 32БИТ WINDOWS XP PRO, 2000PRO/SV; WINDOWS 2003SERVER ДЛЯ КАРТ CP 1512 / CP 1612/ CP7515	0.3	3 - 5 недель (A)	1
6GK1704-1CW64-3AE0	SIMATIC NET IE SOFTNET-S7/2006 ОБНОВЛЕНИЕ ОТ ВЕРСИИ 6.0 ДО ВЕРСИИ 2006 CD С ПРОГР. ОБЕСП. ДЛЯ S7-,S5-СОВМ.-КОММУН.,OPC, PG/OP-КОММУН.,NCM PC, ДО 64 СОЕДИНЕНИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WINDOWS XP PRO, 2000PRO/SV; WINDOWS 2003SERVER ДЛЯ КАРТ CP 1512 / CP 1612/ CP7515	0.25	4 - 6 недель (B)	1
6GK1704-1LW00-3AL0	SIMATIC NET IE SOFTNET-S7 LEAN, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ	0.1	3 - 5 недель (A)	1
6GK1704-1LW64-3AA0	SIMATIC NET IE SOFTNET-S7 LEAN/2006 CD С ПРОГР. ОБЕСП. ДЛЯ S7-,S5-СОВМ.-КОММУН.,OPC, PG/OP-КОММУН.,NCM PC, ДО 8 СОЕДИНЕНИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА. (Н,А); ДЛЯ 32БИТ WINDOWS XP PRO, (Н,А); ДЛЯ 32БИТ WINDOWS XP PRO, 2000PRO/SV; WINDOWS 2003SERVER ДЛЯ КАРТ CP 1512 / CP 1612/ CP7515	0.3	3 - 5 недель (A)	1
6GK1704-1LW64-3AE0	SIMATIC NET IE SOFTNET-S7 LEAN/2006 ОБНОВЛЕНИЕ ОТ ВЕРСИИ 6.0 ДО ВЕРСИИ 2006 CD С ПРОГР. ОБЕСП. ДЛЯ S7-,S5-СОВМ.-КОММУН.,OPC, PG/OP-КОММУН.,NCM PC, ДО 8 СОЕДИНЕНИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WINDOWS XP PRO, 2000PRO/SV; WINDOWS 2003SERVER ДЛЯ КАРТ CP 1512 / CP 1612/ CP7515	0.25	по запросу (D)	1
6GK1704-1PW00-3AL0	SIMATIC NET IE SOFTNET-PG, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ	0.1	3 - 5 недель (A)	1
6GK1716-1CB00-3AL0	SIMATIC NET IE S7-1613, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ	0.1	3 - 5 недель (A)	1
6GK1716-1CB64-3AA0	SIMATIC NET IE S7-1613/2006 CD С ПРОГР. ОБЕСП. ДЛЯ S7-,S5-СОВМ.-КОММУН.,OPC, PG/OP-КОММУН., NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА. (Н,А); ДЛЯ 32 БИТ WINDOWS XP PRO, 2000PRO/SV; WINDOWS 2003SERVER ДЛЯ КАРТ CP 1613/ CP 1613 A2	0.3	3 - 5 недель (A)	1
6GK1716-1CB64-3AE0	SIMATIC NET IE S7-1613/2006 ОБНОВЛЕНИЕ ОТ ВЕРСИИ 6.0 ДО ВЕРСИИ 2006 CD С ПРОГР. ОБЕСП. ДЛЯ S7-,S5-СОВМ.-КОММУН., OPC, PG/OP-КОММУН., NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WINDOWS XP PRO, 2000PRO/SV; WINDOWS 2003SERVER ДЛЯ КАРТ CP 1613/ CP 1613 A2	0.25	6 - 8 недель (C)	1
6GK1901-1BB10-2AA0	SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ.	0.03	3 - 5 недель (A)	1
6GK1901-1BB10-2AB0	SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ.	0.3	3 - 5 недель (A)	1
6GK1901-1BB10-2AE0	SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ.	1.5	3 - 5 недель (A)	1
6GK1975-1AA00-3AA0	SIMATIC NET, CD С КОЛЛЕКЦИЕЙ РУКОВОДСТВ ПО СИСТЕМАМ ПРОМЫШЛЕННОЙ СВЯЗИ, КОММУНИКАЦ. ПРОТОКОЛАМ, ПРОДУКТАМ СПЕКТРА SIMATIC NET, ПРОГР. ОБЕСПЕЧЕНИЮ КОНФИГУРИРОВАНИЯ СИСТЕМ ПРОМЫШЛЕННОЙ СВЯЗИ. PDF-ФОРМАТ, АНГ/ НЕМ. ЯЗЫК	0.017	4 - 6 недель (B)	1
6GK7080-0AA01-8AA0	SIMATIC NET, ДОКУМЕНТАЦИЯ ПО S7-CP/NCM S7 ДЛЯ INDUSTRIAL ETHERNET И PROFIBUS: КОМПЛЕКТ РУКОВОДСТВ ПО КОНФИГУРИРОВАНИЮ S7-CP, IE/PB-LINK И PC СТАНЦИЙ (STEP7 V5.3), НЕМЕЦКИЙ ЯЗЫК	4.401	3 - 5 недель (A)	1
6GK7080-0AA01-8BA0	SIMATIC NET, ДОКУМЕНТАЦИЯ ПО S7-CP/NCM S7 ДЛЯ INDUSTRIAL ETHERNET И PROFIBUS: КОМПЛЕКТ РУКОВОДСТВ ПО КОНФИГУРИРОВАНИЮ S7-CP, IE/PB-LINK И PC СТАНЦИЙ (STEP7 V5.3), АНГЛИЙСКИЙ ЯЗЫК	3.96	6 - 8 недель (C)	1
