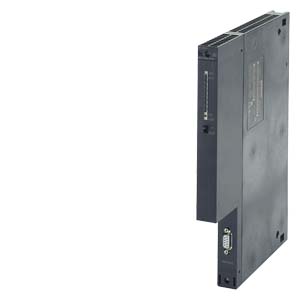

CP 443-5 Basic

Разделы

CP 443-5 Basic
  • Коммуникационный процессор PROFIBUS для систем автоматизации S7-400.
  • Коммуникационные функции:
    • PG/OP-функции связи.
    • S7-функции связи.
    • Функции S5-совместимой связи (SEND/RECEIVE).
    • PROFIBUS-FMS.
  • Синхронизация по дате и времени.
  • Простота конфигурации и программирования через PROFIBUS.
  • Межсетевой обмен данными на основе процедур S7-routing для PG/OP-функций связи.
  • Легкая интеграция в системы автоматизации S7-400.
  • Замена коммуникационного процессора без повторного конфигурирования системы.
  • Применение в системах автоматизации SIMATIC S7-400H для построения резервированных систем связи.






Особенности

CP 443-5 Basic
  • Простое интегрирование SIMATIC S7-400 в сетевые структуры на базе PROFIBUS-FMS.
  • Работа в составе резервированных систем промышленной связи программируемых контроллеров SIMATIC S7-400H/FH.
  • Конфигурирование, предъявляющие минимальные требования к знаниям особенностей протокола передачи PROFIBUS-FMS.
  • Синхронизация по дате и времени всех сетевых компонентов
  • Возможность внедрения SIMATIC S7-400 в существующие сетевые решения на базе SIMATIC S5.
  • Решение универсальных коммуникационных задач на основе параллельного использования различных коммуникационных функций.




Область применения

CP 443-5 Basic

Коммуникационный процессор CP 443-5 Basic позволяет производить подключение систем автоматизации SIMATIC S7-400 к сети PROFIBUS.

Он обеспечивает автономное выполнение коммуникационных задач, разгружая от этих функций центральный процессор контроллера.

Возможности связи S7-400 при использовании коммуникационных процессоров:

  • Связь с PROFIBUS-станциями с поддержкой протокола PROFIBUS-FMS.
  • Связь с программаторами и системами человеко-машинного интерфейса.
  • Связь с другими системами SIMATIC S7.
  • Связь с программируемыми контроллерами SIMATIC S5.

Количество поддерживаемых соединений определяется типом используемого центрального процессора и видом используемых коммуникационных функций.






Дизайн

CP 443-5 Basic

Коммуникационный процессор CP 443-5 характеризуется следующими показателями:

  • Компактный пластиковый корпус, подключение к внутренней шине контроллера через один разъем монтажной стойки.
  • 9-полюсное гнездо соединителя D-типа для подключения к PROFIBUS.
  • Простота установки. Отсутствие ограничений на порядок размещения модулей.
  • Работа с естественным охлаждением без буферной батареи и карты памяти.
  • При использовании интерфейса SEND/RECEIVE количество соединений зависит от типа используемого центрального процессора S7-400.




Функции

CP 443-5 Basic

В сети PROFIBUS коммуникационный процессор CP 443-5 Basic обеспечивает поддержку следующих функций:

  • PG/OP-функции связи.
  • S7-функции связи.
  • Функции S5-совместимой связи (SEND/RECEIVE).
  • Протокол PROFIBUS FMS (IEC 61158/ EN 50170).
  • Синхронизация по дате и времени.

PG/OP-функции связи

PG/OP-функции связи обеспечивают поддержку обмена данными с программаторами и устройствами человеко-машинного интерфейса. Эти функции позволяют производить дистанционное программирование всех сетевых станций SIMATIC S7. Поддержка процедур S7 routing обеспечивает “прозрачность” сети и позволяет использовать программатор (PG-функции) для межсетевого обмена данными и обслуживания S7-станций, подключенных к сетям различных уровней иерархии.

S7-функции связи

S7 функции обеспечивают возможность поддерживать связь:

  • Между контроллерами SIMATIC S7.
  • С программаторами (PG/OP-функции связи).
  • С персональными компьютерами, оснащенными коммуникационным процессором, CP 5613/ CP 5614/ СР 5511/ CP 5512/ CP 5611 и S7-OPC-сервером.
  • С устройствами человеко-машинного интерфейса (OP-функции).
  • В резервированных системах связи программируемых контроллеров SIMATIC S7-400H.

Функции S5-совместимой связи (SEND/RECEIVE)

Интерфейс SEND/RECEIVE базируется на использовании 2 (FDL) транспортного уровня PROFIBUS и обеспечивает простую организацию сетевого обмена данными между системами автоматизации SIMATIC S7, SIMATIC S5 и промышленными компьютерами. Интерфейс обеспечивает поддержку сервисных функций SDA (связь контроллер-контроллер) и SDN.

Через интерфейс SEND/RECEIVE можно поддерживаться связь:

  • с системами, оснащенными коммуникационными процессорами CP 443-5, CP 342-5, CP 343-5;
  • с контроллерами S5-95U с встроенным интерфейсом PROFIBUS;
  • с контроллерами S5-115U/H, S5-135U, S5-155U/H с коммуникационными процессорами CP 5431 FMS/DP;
  • с персональными компьютерами с коммуникационными процессорами CP 5613/ CP 5614/ CP 5511/ CP 5512/ CP 5611;
  • с системами других производителей, снабженными интерфейсом FDL.

Для передачи данных через интерфейс SEND/RECEIVE в программу STEP 7 необходимо включать вызовы функций PLC-SEND/ PLC-RECV.



PROFIBUS-FMS

Сеть PROFIBUS-FMS обеспечивает передачу данных в соответствии со стандартом PROFIBUS IEC 61158/EN 50 170, часть 2 с выполнением следующих сервисных функций:

  • READ/ WRITE: запись и чтение переменных партнеров по связи через программу пользователя с использованием индексов или имен переменных, передача локальных переменных. Поддержка раздельного доступа к переменным. Управление установкой асинхронных соединений (ведущее устройство - ведущее устройство, ведущее устройство - ведомое устройство), а также асинхронных соединений по инициативе ведомого устройства.
  • INFORMATION REPORT: в сети могут использоваться широковещательные сообщения, поступающие на все узлы сети.
  • IDENTIFY: идентификация партнера по запросу.
  • STATUS (СОСТОЯНИЕ): определение состояния партнера по запросу.

Синхронизация по времени

CP 443-5 Basic способен выводить в сеть PROFIBUS отметки времени, формируемые центральным процессором S7-400. Это позволяет выполнять синхронизацию работы всех сетевых устройств, поддерживающих синхронизацию по дате и времени.

Диагностика

Пакет NCM S7 предоставляет широкий набор диагностических функций:

  • Считывание текущих состояний коммуникационного процессора.
  • Общий набор диагностических и статистических функций.
  • Набор диагностических функций контроля связи.
  • Статистические функции контроля шины.
  • Считывание сообщений диагностического буфера центрального процессора.

Конфигурирование

Конфигурирование коммуникационного процессора CP 443-5 Basic выполняется с помощью пакета NCM S7 для PROFIBUS. NCM S7 является составной частью пакета STEP 7 от версии 5.0 и выше. NCM S7 не может использоваться как самостоятельный пакет.

Параметры настройки CP 443-5 Basic могут быть сохранены в памяти центрального процессора (STEP 7 от версии 5.0 и выше). Это позволяет сохранять параметры настройки при сбоях в питании контроллера, а также производить замену коммуникационного процессора без повторного конфигурирования вновь устанавливаемого модуля. Запуск центрального процессора будет автоматически сопровождаться передачей всех параметров настройки в коммуникационный процессор.

Конфигурирование и программирование всех сетевых станций SIMATIC S7 может выполняться дистанционно по сети PROFIBUS.

Функциональные блоки поддержки интерфейса SEND/RECEIVE помещены в библиотеку SIMATIC NET пакета NCM S7.




Технические данные

CP 443-5 Basic

Заказной номер

6GK7 443-5FX02-0XE0

Назначение продукта

CP 443-5 Basic

Скорость обмена данными



Скорость обмена данными через PROFIBUS

9.6 кбит/с  … 12 Мбит/с

Интерфейсы



Количество электрических соединителей для подключения к сети PROFIBUS

1

Конструкция соединителя для подключения к сети PROFIBUS

9-полюсное гнездо соединителя D-типа (RS485)

Электрические параметры



Род тока цепи питания

Постоянный ток

Напряжение питания через внутреннюю шину контроллера

5 В

Допустимые отклонения напряжения питания от =5 В

±5 %

Потребляемый ток от внутренней шины при напряжении =5 В, типовое значение

1 A

Потери активной мощности

5.5 Вт

Условия эксплуатации, транспортировки и хранения



Диапазон температур:


  • во время работы

0  … 60 °C
  • во время хранения

-40  … +70 °C
  • во время транспортировки

-40  … +70 °C
  • комментарий

-

Относительная влажность во время работы при температуре 25 °C, не более

95 %, без появления конденсата

Степень защиты

IP20

Конструкция, габариты и масса



Формат модуля



Ширина

25 мм

Высота

290 мм

Глубина

210 мм

Масса

0.65 кг

Свойства и функции



Количество модулей:


  • на CPU, не более

14
  • замечание

-

Производительность



Открытый обмен данными



Количество SEND/RECEIVE соединений, не более

32

Объем полезных данных на SEND/RECEIVE соединение, не более

240 байт

PROFIBUS FMS



Количество FMS соединений, не более

48

Объем данных на переменные:


  • для функции READ, не более

237 байт
  • для функции WRITE, не более

233 байт

Количество переменных:


  • конфигурируемое от сервера к FMS партнеру

512
  • загружаемое с сервера FMS партнером

2 640

S7 функции связи



Количество S7 соединений:


  • не более

48
  • для PG функций связи, не более

-
  • для PG/OP функций связи, не более

-
  • замечание

-

Одновременная поддержка нескольких протоколов



Количество активных соединений с двумя зарезервированными соединениями для PG/OP функций связи

59

Конфигурирование



Программное обеспечение конфигурирования






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK7443-5FX02-0XE05P2SIMATIC NET, CP 443-5 BASIC, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC S7-400 К PROFIBUS-FMS: 1 X RS485/ 9-ПОЛЮСНОЕ ГНЕЗДО СОЕДИНИТЕЛЯ D-ТИПА; ДО 12 МБИТ/С; ПОДДЕРЖКА S7-, S5- И PG/OP-ФУНКЦИЙ СВЯЗИ; CD С ДОКУМЕНТАЦИЕЙ 1473.40




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7810-4BC01-0YX2265SIMATIC S7, STEP7, СЕРВИС ОБНОВЛЕНИЯ ПОСЛЕДНИМИ ВЕРСИЯМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИЕ 1 ГОДА 349.80
6ES7810-4CC10-0YA5265SIMATIC S7, STEP7 V5.5, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 1763.84
6ES7810-4CC10-0YA6265SIMATIC S7, STEP7 V5.5, РЕНТНАЯ ЛИЦЕНЗИЯ НА 50 ЧАСОВ РАБОТЫ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 313.55
6ES7810-4CC10-0YA7265SIMATIC S7, STEP7 V5.5, НОСИТЕЛЬ ДАННЫХ, ВКЛЮЧАЯ ПРОБНУЮ ЛИЦЕНЗИЮ НА 14 ДНЕЙ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА DVD, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT, SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 27.03
6ES7810-4CC10-0YE5265SIMATIC S7, STEP7 V5.5 UPGRADE, ОБНОВЛЕНИЕ (ОТ V3.X ... V5.4 ДО V5.5), ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 442.02
6ES7972-0BA12-0XA0250SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 38.90
6ES7972-0BA52-0XA0250SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 38.90
6ES7972-0BB12-0XA0250SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 50.77
6ES7972-0BB52-0XA0250SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 50.77
6GK1500-0AA105O1SIMATIC NET, ТЕРМИНАЛ 12M: ДЛЯ ПОДКЛ. СТАНЦИЙ К СЕТИ PROFIBUS (RS485), ДО 12 МБИТ/С, КОНТАКТЫ ПОД ВИНТ ДЛЯ ПОДКЛ. К ЛИНИИ PROFIBUS, ОТВОД ДЛИНОЙ 1.5 M ДЛЯ ПОДКЛ. PROFIBUS СТАНЦИИ 125.08
