• Коммуникационный процессор PROFIBUS для систем автоматизации S7-400.
• Коммуникационные функции:
  • PG/OP-функции связи.
  • S7-функции связи.
  • Функции S5-совместимой связи (SEND/RECEIVE).
  • PROFIBUS-FMS.
• Синхронизация по дате и времени.
• Простота конфигурации и программирования через PROFIBUS.
• Межсетевой обмен данными на основе процедур S7-routing для PG/OP-функций связи.
• Легкая интеграция в системы автоматизации S7-400.
• Замена коммуникационного процессора без повторного конфигурирования системы.
• Применение в системах автоматизации SIMATIC S7-400H для построения резервированных систем связи.

Особенности

• Простое интегрирование SIMATIC S7-400 в сетевые структуры на базе PROFIBUS-FMS.
• Работа в составе резервированных систем промышленной связи программируемых контроллеров SIMATIC S7-400H/FH.
• Конфигурирование, предъявляющие минимальные требования к знаниям особенностей протокола передачи PROFIBUS-FMS.
• Синхронизация по дате и времени всех сетевых компонентов
• Возможность внедрения SIMATIC S7-400 в существующие сетевые решения на базе SIMATIC S5.
• Решение универсальных коммуникационных задач на основе параллельного использования различных коммуникационных функций.

Область применения

Коммуникационный процессор CP 443-5 Basic позволяет производить подключение систем автоматизации SIMATIC S7-400 к сети PROFIBUS.

Он обеспечивает автономное выполнение коммуникационных задач, разгружая от этих функций центральный процессор контроллера.

Возможности связи S7-400 при использовании коммуникационных процессоров:

• Связь с PROFIBUS-станциями с поддержкой протокола PROFIBUS-FMS.
• Связь с программаторами и системами человеко-машинного интерфейса.
• Связь с другими системами SIMATIC S7.
• Связь с программируемыми контроллерами SIMATIC S5.

Количество поддерживаемых соединений определяется типом используемого центрального процессора и видом используемых коммуникационных функций.

Дизайн

Коммуникационный процессор CP 443-5 характеризуется следующими показателями:

• Компактный пластиковый корпус, подключение к внутренней шине контроллера через один разъем монтажной стойки.
• 9-полюсное гнездо соединителя D-типа для подключения к PROFIBUS.
• Простота установки. Отсутствие ограничений на порядок размещения модулей.
• Работа с естественным охлаждением без буферной батареи и карты памяти.
• При использовании интерфейса SEND/RECEIVE количество соединений зависит от типа используемого центрального процессора S7-400.

Функции

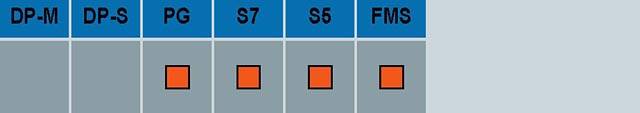

В сети PROFIBUS коммуникационный процессор CP 443-5 Basic обеспечивает поддержку следующих функций:

• PG/OP-функции связи.
• S7-функции связи.
• Функции S5-совместимой связи (SEND/RECEIVE).
• Протокол PROFIBUS FMS (IEC 61158/ EN 50170).
• Синхронизация по дате и времени.

PG/OP-функции связи

PG/OP-функции связи обеспечивают поддержку обмена данными с программаторами и устройствами человеко-машинного интерфейса. Эти функции позволяют производить дистанционное программирование всех сетевых станций SIMATIC S7. Поддержка процедур S7 routing обеспечивает “прозрачность” сети и позволяет использовать программатор (PG-функции) для межсетевого обмена данными и обслуживания S7-станций, подключенных к сетям различных уровней иерархии.

S7-функции связи

S7 функции обеспечивают возможность поддерживать связь:

• Между контроллерами SIMATIC S7.
• С программаторами (PG/OP-функции связи).
• С персональными компьютерами, оснащенными коммуникационным процессором, CP 5613/ CP 5614/ СР 5511/ CP 5512/ CP 5611 и S7-OPC-сервером.
• С устройствами человеко-машинного интерфейса (OP-функции).
• В резервированных системах связи программируемых контроллеров SIMATIC S7-400H.

Функции S5-совместимой связи (SEND/RECEIVE)

Интерфейс SEND/RECEIVE базируется на использовании 2 (FDL) транспортного уровня PROFIBUS и обеспечивает простую организацию сетевого обмена данными между системами автоматизации SIMATIC S7, SIMATIC S5 и промышленными компьютерами. Интерфейс обеспечивает поддержку сервисных функций SDA (связь контроллер-контроллер) и SDN.

Через интерфейс SEND/RECEIVE можно поддерживаться связь:

• с системами, оснащенными коммуникационными процессорами CP 443-5, CP 342-5, CP 343-5;
• с контроллерами S5-95U с встроенным интерфейсом PROFIBUS;
• с контроллерами S5-115U/H, S5-135U, S5-155U/H с коммуникационными процессорами CP 5431 FMS/DP;
• с персональными компьютерами с коммуникационными процессорами CP 5613/ CP 5614/ CP 5511/ CP 5512/ CP 5611;
• с системами других производителей, снабженными интерфейсом FDL.

Для передачи данных через интерфейс SEND/RECEIVE в программу STEP 7 необходимо включать вызовы функций PLC-SEND/ PLC-RECV.

PROFIBUS-FMS

Сеть PROFIBUS-FMS обеспечивает передачу данных в соответствии со стандартом PROFIBUS IEC 61158/EN 50 170, часть 2 с выполнением следующих сервисных функций:

• READ/ WRITE: запись и чтение переменных партнеров по связи через программу пользователя с использованием индексов или имен переменных, передача локальных переменных. Поддержка раздельного доступа к переменным. Управление установкой асинхронных соединений (ведущее устройство - ведущее устройство, ведущее устройство - ведомое устройство), а также асинхронных соединений по инициативе ведомого устройства.
• INFORMATION REPORT: в сети могут использоваться широковещательные сообщения, поступающие на все узлы сети.
• IDENTIFY: идентификация партнера по запросу.
• STATUS (СОСТОЯНИЕ): определение состояния партнера по запросу.

Синхронизация по времени

CP 443-5 Basic способен выводить в сеть PROFIBUS отметки времени, формируемые центральным процессором S7-400. Это позволяет выполнять синхронизацию работы всех сетевых устройств, поддерживающих синхронизацию по дате и времени.

Диагностика

Пакет NCM S7 предоставляет широкий набор диагностических функций:

• Считывание текущих состояний коммуникационного процессора.
• Общий набор диагностических и статистических функций.
• Набор диагностических функций контроля связи.
• Статистические функции контроля шины.
• Считывание сообщений диагностического буфера центрального процессора.

Конфигурирование

Конфигурирование коммуникационного процессора CP 443-5 Basic выполняется с помощью пакета NCM S7 для PROFIBUS. NCM S7 является составной частью пакета STEP 7 от версии 5.0 и выше. NCM S7 не может использоваться как самостоятельный пакет.

Параметры настройки CP 443-5 Basic могут быть сохранены в памяти центрального процессора (STEP 7 от версии 5.0 и выше). Это позволяет сохранять параметры настройки при сбоях в питании контроллера, а также производить замену коммуникационного процессора без повторного конфигурирования вновь устанавливаемого модуля. Запуск центрального процессора будет автоматически сопровождаться передачей всех параметров настройки в коммуникационный процессор.

Конфигурирование и программирование всех сетевых станций SIMATIC S7 может выполняться дистанционно по сети PROFIBUS.

Функциональные блоки поддержки интерфейса SEND/RECEIVE помещены в библиотеку SIMATIC NET пакета NCM S7.

Технические данные

Зависит от типа центрального процессора

Заказные данные

Аксессуары
