CP 443-5 Extended

Разделы

CP 443-5 Extended
  • Интерфейс ведущего устройства PROFIBUS DP-V1 для программируемых контроллеров S7-400.
  • Подключение дополнительных линий PROFIBUS-DP.
  • Коммуникационные функции:
    • PROFIBUS-DP.
    • PG/OP-функции связи.
    • S7-функции связи.
    • Функции S5-совместимой связи (SEND/RECEIVE).
  • Синхронизация по дате и времени.
  • Дистанционное программирование и настройка через PROFIBUS.
  • Межсетевой обмен данными с использованием процедур S7-Routing PG/OP-функций связи.
  • Простое интегрирование в системы автоматизации SIMATIC S7-400.
  • Замена коммуникационного процессора без повторного конфигурирования системы.
  • Построение резервированных систем S7-связи для систем автоматизации SIMATIC S7-400H.
  • Поддержка технологии CiR (Configuration in RUN) и тактовой синхронизации (изохронного режима).






Особенности

CP 443-5 Extended
  • Работа в составе резервированных систем промышленной связи программируемых контроллеров SIMATIC S7-400H/FH.
  • Управление системами распределенного ввода-вывода с использованием функций SYNC и FREEZE.
  • Разделение оборудования по технологическим признакам за счет установки в один программируемый контроллер нескольких CP 443-5 Extended .
  • Синхронизация по дате и времени всех сетевых компонентов.
  • Возможность внедрения SIMATIC S7-400 в существующие сетевые решения на базе SIMATIC S5.
  • Решение универсальных коммуникационных задач на основе параллельного использования различных коммуникационных функций.
  • Поддержка функций изменения конфигурации системы распределенного ввода-вывода без остановки системы (CiR).








Область применения

CP 443-5 Extended

Коммуникационный процессор CP 443-5 Extended позволяет производить подключение систем автоматизации SIMATIC S7-400 к сети PROFIBUS. Он обеспечивает автономное выполнение коммуникационных задач, разгружая от этих функций центральный процессор контроллера.

Применение CP 443-5 Extended в S7-400 позволяет:

  • Использовать контроллер в качестве ведущего устройства PROFIBUS-DP в соответствии с требованиями IEC 61158/EN 50170.
  • Устанавливать связь с программатором, устройствами и системами человеко-машинного интерфейса.
  • Устанавливать связь с другими системами автоматизации SIMATIC S7.
  • Устанавливать связь с программируемыми контроллерами SIMATIC S5.
  • Количество поддерживаемых соединений зависит от типа используемого центрального процессора, а также от состава используемых коммуникационных функций.




Дизайн

CP 443-5 Extended

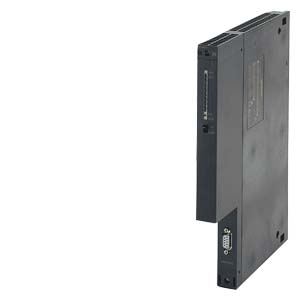

Коммуникационный процессор CP443-5 Extended выпускается в компактном пластиковом корпусе формата SIMATIC S7-400:

  • 9-полюсное гнездо соединителя D-типа для подключения к PROFIBUS-DP.
  • Простота установки. CP443-5 устанавливается в монтажную стойку S7-400 и подключается к внутренней шине контроллера через один разъем.
  • Работа с естественным охлаждением без использования буферной батареи и карты памяти.
  • Возможность использования в одном контроллере до 14 коммуникационных процессоров CP443-5 Extended.

Применение CP 443-5 Extended в качестве ведущего DP-устройства позволяет получать от 4 до 10 дополнительных линий PROFIBUS-DP, обслуживаемых одним программируемым контроллером S7-400. Максимально допустимое количество подключаемых линий PROFIBUS DP зависит от типа используемого центрального процессора SIMATIC S7-400.

При использовании S7-функций связи CP 443-5 Extended может устанавливаться в любой свободный разъем монтажной стойки контроллера. Количество обслуживаемых S7-соединений зависит от типа центрального процессора S7-400.

Максимальное количество коммуникационных процессоров, поддерживающих функции SEND/RECEIVE, зависит от типа центрального процессора S7-400.




Функции

CP 443-5 Extended

Коммуникационный процессор CP 443 Extended предоставляет пользователю следующие сервисные возможности:

  • Коммуникационный обмен данными в сети PROFIBUS-DP (в соответствии с IEC 61158 и EN 50 170).
  • Поддержка PG/OP функций связи.
  • Поддержка S7 функций связи.
  • Поддержка интерфейса SEND/RECEIVE (S5-совместимая связь).
  • Поддержка функций синхронизации по дате и времени.

Ведущее устройство PROFIBUS-DP

В сети PROFIBUS-DP CP 443-5 Extended обеспечивает выполнение функций ведущего сетевого устройства DPV1. Он выполняет автономную обработку коммуникационных задач и способен поддерживать связь с ведомыми сетевыми устройствами (например, оснащенными коммуникационными процессорами CP 342-5), станциями распределенного ввода-вывода ET 200 и другими устройствами. Применение коммуникационного процессора CP 443-5 Extended позволяет получать минимальное время реакции независимо от размеров системы управления.

CP443-5 Extended могут использоваться в качестве ведущих DP устройств резервированных DP каналов систем автоматизации SIMATIC S7-400H.

Коммуникационный процессор CP443-5 Extended способен поддерживать функции SYNC (СИНХРОНИЗАЦИЯ) и FREEZE (“ЗАМОРАЖИВАНИЕ”), прямой передачи данных между ведомыми устройствами, а также функций межсетевого обмена данными.

Обслуживание входов-выходов системы распределенного ввода-вывода производится теми же способами, что и для локальных входов-выходов. Конфигурирование и настройка параметров CP 443-5 Extended ничем не отличается от аналогичных операций для интерфейсов PROFIBUS-DP, встроенных в центральные процессоры S7-400.

PG/OP-функции связи

PG/OP функции связи обеспечивают поддержку обмена данными с программаторами и устройствами человеко-машинного интерфейса. Эти функции позволяют производить дистанционное программирование всех сетевых станций SIMATIC S7. Поддержка процедур S7 routing обеспечивает “прозрачность” сети и позволяет использовать программатор (PG-функции) для межсетевого обмена данными и обслуживания S7-станций, подключенных к сетям различных уровней иерархии.

S7-функции связи

S7 функции обеспечивают возможность поддерживать связь:

  • между контроллерами SIMATIC S7;
  • с программаторами и системами человеко-машинного интерфейса (PG/OP-функции связи);
  • с компьютерами, оснащенными коммуникационным процессором CP 5613/ CP 5614/ CP 5511/ CP 5512/ CP 5611 и S7-OPC-сервером.

В составе систем автоматизации SIMATIC S7-400H коммуникационные процессоры CP 443-5 Extended могут использоваться для построения резервированных систем S7-связи.

Функции S5-совместимой связи (SEND/RECEIVE)

Интерфейс SEND/RECEIVE базируется на использовании 2 (FDL) транспортного уровня PROFIBUS и обеспечивает простую организацию сетевого обмена данными между системами автоматизации SIMATIC S7, SIMATIC S5 и промышленными компьютерами. Интерфейс обеспечивает поддержку сервисных функций SDA (связь контроллер-контроллер) и SDN.

Через интерфейс SEND/RECEIVE можно поддерживаться связь:

  • с системами SIMATIC S7, оснащенными коммуникационными процессорами CP 342-5, CP 343-5, CP 443-5;
  • с системами автоматизации SIMATIC S5: S5-95U с встроенным интерфейсом PROFIBUS; S5-115U/H, S5-135U, S5-155U/H с коммуникационными процессорами CP 5431 FMS/DP;
  • с системами автоматизации SIMATIC 505, оснащенными коммуникационными процессорами CP 5434-FMS;
  • с компьютерами, оснащенными коммуникационными процессорами CP 5511/ CP 5512/ CP 5611/ CP 5613/ CP 5614;
  • с системами других производителей, поддерживающими FDL интерфейс.

Для поддержки функций S5-совместимой связи в программу STEP 7 должны быть включены функции SEND/RECEIVE (PLC-SEND/PLC-RECEIVE).

Синхронизация по дате и времени.

Коммуникационный процессор CP 443-5 Extended позволяет передавать команды синхронизации по дате и времени из S7-400 в сеть PROFIBUS. Это позволяет выполнять синхронизацию работы всех сетевых устройств, поддерживающих функции синхронизации.

Маршрутизация пересылки данных

CP 443-5 Extended поддерживает функции маршрутизации данных, пересылаемых в ведомые DP устройства. К таким данным относятся параметры настройки или диагностические параметры, генерируемые пакетом SIMATIC PDM (Process Device Manager - менеджер приборов полевого уровня).

Это позволяет использовать SIMATIC PDM для дистанционной настройки и диагностики приборов полевого уровня, установленных в зонах повышенной опасности (Ex-зонах). При этом связь между SIMATIC PDM и приборами полевого уровня может устанавливаться через Industrial Ethernet, S7-400 (CP 443-1, CP 443-5 Extended) и блоки связи DP/PA.



Диагностика

Пакет NCM S7 предоставляет широкий набор диагностических функций:

  • Считывание текущих состояний коммуникационного процессора.
  • Общий набор диагностических и статистических функций.
  • Набор диагностических функций контроля связи.
  • Статистические функции контроля сети.
  • Считывание сообщений диагностического буфера центрального процессора.



Технология CiR (Configuration in Run)

Поддержка технологии CiR позволяет производить изменение конфигурации системы распределенного ввода-вывода без остановки системы. CiR позволяет:

  • Добавлять новые станции и приборы полевого уровня, выполняющие функции ведомых устройств PROFIBUS-DP/PA.
  • Добавлять/ убирать модули в станциях ET 200M, а также модули DP/PA-Link.
  • Изменять параметры настройки модулей ET 200M.



Конфигурирование

Конфигурирование коммуникационного процессора CP 443-5 Extended выполняется с помощью пакета NCM S7 для PROFIBUS. NCM S7 является составной частью пакета STEP 7 от версии 5.0 и выше. NCM S7 не может использоваться как самостоятельный пакет.

Параметры настройки CP 443-5 Extended могут быть сохранены в памяти центрального процессора (STEP 7 от версии 5.0 и выше). Это позволяет сохранять параметры настройки при сбоях в питании контроллера, а также производить замену коммуникационного процессора без повторного конфигурирования вновь устанавливаемого модуля. Запуск центрального процессора будет автоматически сопровождаться передачей всех параметров настройки в коммуникационный процессор.

Конфигурирование и программирование всех сетевых станций SIMATIC S7 может выполняться дистанционно через сеть PROFIBUS.

Функциональные блоки поддержки интерфейса SEND/RECEIVE помещены в библиотеку SIMATIC NET пакета NCM S7.

Поддержка функций технологии CiR обеспечивается NCM S7 для PROFIBUS и пакетом STEP 7 от V5.2 и выше. Кроме того, для этого необходим центральный процессор S7-400 с операционной системой от V3.1 и выше.








Технические данные

CP 443-5 Extended

Заказной номер

6GK7 443-5DX05-0XE0

Назначение продукта

CP 443-5 Extended

Скорость обмена данными



Скорость обмена данными через PROFIBUS

9.6 кбит/с  … 12 Мбит/с

Интерфейсы



Количество электрических соединителей для подключения к PROFIBUS

1

Конструкция соединителя для подключения к PROFIBUS

9-полюсное гнездо соединителя D-типа (RS485)

Электрические параметры



Род тока цепи питания

Постоянный ток

Напряжение питания через внутреннюю шину контроллера

5 В

Допустимые отклонения напряжения питания от =5 В

±5 %

Потребляемый от внутренней шины ток при напряжении =5 В, типовое значение

0.6 A

Потери активной мощности

5.5 Вт

Условия эксплуатации, хранения и транспортировки



Диапазон температур:


  • во время работы

0  … 60 °C
  • во время хранения

-40  … +70 °C
  • во время транспортировки

-40  … +70 °C
  • комментарий

-

Относительная влажность во время работы при температуре 25 °C, не более

95 %, без появления конденсата

Степень защиты

IP20

Конструкция, габариты и масса



Формат модуля



Ширина

25 мм

Высота

290 мм

Глубина

210 мм

Масса

0.65 кг

Свойства и функции



Количество модулей:


  • на CPU, не более

14
  • замечание

Количество CP, работающих в режиме ведущих DP устройств, зависит от количества CP 443-1 Advanced, работающих в станции S7-400 в режиме контроллеров PROFINET IO. Суммарно может использоваться до 10 CP: до 4 в режиме контроллеров PROFINET IO (CP 443-1 Advanced); до 10 CP в режиме ведущих DP устройств (CP 443-5 Extended)

Производительность



Открытый обмен данными



Количество SEND/RECEIVE соединений, не более

32

Объем данных пользователя на SEND/RECEIVE соединение, не более

240 байт

PROFIBUS DP



Ведущее устройство DPV1

Есть

Количество подключаемых ведомых DP устройств, не более

125

Адресное пространство:


  • ввода на ведущее DP устройство

4 096 байт
  • вывода на ведущее DP устройство

4 096 байт
  • ввода на ведомое DP устройство

244 байт
  • вывода на ведомое DP устройство

244 байт

S7 функции связи



Количество S7 соединений:


  • не более

48
  • для PG функций связи, не более

-
  • для PG/OP функций связи, не более

-
  • замечание

-

Одновременная поддержка нескольких протоколов



Количество активных соединений:


  • без поддержки DP, не более

59
  • с поддержкой DP, не более

54

Конфигурирование



Программное обеспечение конфигурирования






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK7443-5DX05-0XE05P2COMMUNICATION PROCESSOR CP443-5 EXTENDED FOR CONNECT. OF SIMATIC S7-400 TO PROFIBUS, DP, S5-COMPATIBLE PG/OP- AND S7-COMMUNICATION 1197.80




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7810-4BC01-0YX2265SIMATIC S7, STEP7, СЕРВИС ОБНОВЛЕНИЯ ПОСЛЕДНИМИ ВЕРСИЯМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИЕ 1 ГОДА 349.80
6ES7810-4CC10-0YA5265SIMATIC S7, STEP7 V5.5, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 1763.84
6ES7810-4CC10-0YA6265SIMATIC S7, STEP7 V5.5, РЕНТНАЯ ЛИЦЕНЗИЯ НА 50 ЧАСОВ РАБОТЫ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 313.55
6ES7810-4CC10-0YA7265SIMATIC S7, STEP7 V5.5, НОСИТЕЛЬ ДАННЫХ, ВКЛЮЧАЯ ПРОБНУЮ ЛИЦЕНЗИЮ НА 14 ДНЕЙ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА DVD, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT, SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 27.03
6ES7810-4CC10-0YE5265SIMATIC S7, STEP7 V5.5 UPGRADE, ОБНОВЛЕНИЕ (ОТ V3.X ... V5.4 ДО V5.5), ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 5 ЯЗЫКОВ (GE,EN,FR,IT,SP), РАБОТА ПОД ОС WINXPPROF, WINDOWS 7 ULTIMATE, WINDOWS 7 PROFESSIONAL, ЦЕЛЕВОЕ АПП. ОБЕСПЕЧЕНИЕ: S7-300/400, C7 442.02
6ES7810-5CC00-0YM2265SIMATIC S7, STEP7 PROFESSIONAL — СЕРВИС ОБНОВЛЕНИЯ, МНОЖЕСТВЕННЫЙ ЗАКАЗ ОДНОГО КОМПОНЕНТА БУДЕТ КОМБИНИРОВАН В ОДИН ПАКЕТ. МИНИМАЛЬНЫЙ ЗАКАЗ: 5 ШТ. В РАМКАХ КОНТРАКТА ВЫ ПОЛУЧИТЕ ОБНОВЛЕННЫЕ ВЕРСИИ ПО 530.00
6ES7810-5CC04-0YE2265SIMATIC S7, STEP7 PROFESSIONAL, СЕРВИС ОБНОВЛЕНИЯ ПОСЛЕДНИМИ ВЕРСИЯМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИЕ 1 ГОДА 530.00
6ES7822-1AA00-0YL5265SIMATIC S7, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО STEP7 PROFESSIONAL TIA PORTAL В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ ОТМЕНЁН ЗА ТРИ МЕСЯЦА ДО ИСТЕЧЕНИЯ 424.00
6ES7822-1AA00-0YM5265SIMATIC S7, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО STEP7 PROFESSIONAL TIA PORTAL НЕСКОЛЬКО ЗАКАЗОВ ОТ ОДНОГО ПОКУПАТЕЛЯ БУДУТ ОБЪЕДИНЕНЫ В ОДИН ПАКЕТ. МИН. КОЛ-ВО: 5 ШТ. В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ 424.00
6ES7972-0BA12-0XA0250SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 38.90
6ES7972-0BA52-0XA0250SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 38.90
6ES7972-0BB12-0XA0250SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 50.77
6ES7972-0BB52-0XA0250SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 50.77
6GK1500-0AA105O1SIMATIC NET, ТЕРМИНАЛ 12M: ДЛЯ ПОДКЛ. СТАНЦИЙ К СЕТИ PROFIBUS (RS485), ДО 12 МБИТ/С, КОНТАКТЫ ПОД ВИНТ ДЛЯ ПОДКЛ. К ЛИНИИ PROFIBUS, ОТВОД ДЛИНОЙ 1.5 M ДЛЯ ПОДКЛ. PROFIBUS СТАНЦИИ 125.08
