• Подключение SIMATIC S5-115U … -155U к PROFIBUS

• Комбимастер в соответствии с IEC 61 158/EN 50 170 для
  • DP интерфейса
  • PG/OP функций связи
  • S5-совместимой связи (SEND/RECEIVE)
  • FMS интерфейса

• Интерфейс для организации простой и оптимизированной гомогенной связи (например, контроллер/контроллер, GP)

• Дистанционное программирование через сеть

Промышленное исполнение

• Организация обмена данными между SIMATIC S5 и системами автоматизации других производителей с использованием протокола PROFIBUS-FMS

• Независимое конвертирование данных в коммуникационном процессоре для поддержки протокола PROFIBUS-FMS

• Поддержка операций синхронизации времени

• Возможность использования нескольких центральных процессоров в одном контроллере

• Параллельное использование различных коммуникационных функций в одном коммуникационном процессоре.

Особенности

• Простое подключение SIMATIC S5 к сети PROFIBUS-FMS

• Организация связи без глубокого знания спецификации PROFIBUS-FMS

• Поддержка функций синхронизации

• Увеличение каналов связи за счет установки в один контроллер нескольких коммуникационных процессоров

• Параллельная поддержка нескольких коммуникационных служб.

Область применения

Выполнение функций ведущего сетевого устройства. Максимальная скорость передачи данных 1,5 Мбит/с.

Поддержка функций дистанционного программирования и диагностирования через сеть.

Дизайн

CP 5431® FMS/DP устанавливается непосредственно в SIMATIC и подключается к сети через встроенный в него соединитель.

• Двойной европейский формат

• 15-полюсное гнездо соединителя D-типа для локального и дистанционного программирования SIMATIC S5 через сеть

• 9-полюсное гнездо соединителя D-типа для
  • подключения к сети PROFIBUS через терминал RS 485 или соединитель RS 485
  • подключения к оптическому модулю связи OLM с помощью соединительного кабеля 830-1T.

• Дуплексное гнездо для непосредственного подключения пластикового оптоволоконного кабеля.

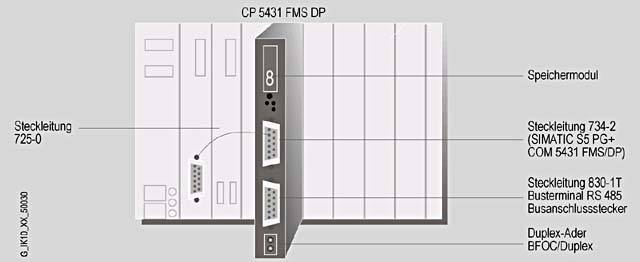

Электрический интерфейс CP 5431 FMS/DP

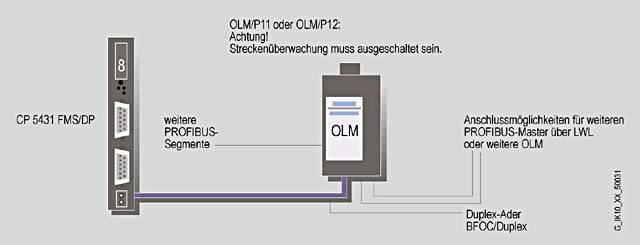

Optische Schnittstelle CP 5431 FMS/DP

Функции

CP 5431 FMS/DP способен функционировать в режиме комбимастера, обеспечивая параллельную поддержку протоколов FMS и DP. Это позволяет поддерживать связь как с интеллектуальными сетевыми устройствами, так и с устройствами полевого уровня.

PROFIBUS-DP

• Для обслуживания систем распределенного ввода-вывода, подключаемых к SIMATIC S5 через PROFIBUS-DP.

 S5-совместимая связь (SEND/RECEIVE)

• Для организации промышленной связи между программируемыми контроллерами (SEND, RECEIVE), а также свободно проектируемой связи с прямым доступом к FDL-службам (SEND, RECEIVE)

PROFIBUS-FMS

• ALI (Application Layer Interface): передача FMS-сообщений с использованием функций READ (чтение), WRITE (запись) и INFORMATION REPORT (информационный отчет)

• CI (Cyclical Interface): циклический обмен данными между контроллерами S5 и ведомыми устройствами ввода-вывода.

Прочие интерфейсы/службы

• GP-интерфейс: обмен данными ввода-вывода контроллеров S5 с использованием механизма „Глобальная периферия“.

• PG/OP-функции связи, используемые для дистанционного программирования SIMATIC S5 через сеть PROFIBUS.

• Синхронизация за счет снабжения посылок временными отметками. Поддержка функций эстафетной передачи, обеспечивающих доступ ведущих CP 5431 FMS/DP к сети.

Замечание: В режиме комбимастера коммуникационный процессор не обеспечивает равные времена реакции в системах DP-связи, которые обеспечиваются в системах с мономастером (например, IM 308-C).

Функции, обеспечивающие возможность доступа к устройствам ввода-вывода (DP, GP, ZI), не могут использоваться одновременно.

Технические данные

Может быть использован только электрический или только оптический интерфейс. Более подробная информация находится в руководстве по изделию.

Внимание:
Одновременно может использоваться только GP, DP или CI интерфейс. Если не используется TF протокол, то возможна организация связи между CP 5431 FMS/DP и CP 5430 TF.

Аксессуары
