CP 5512

Разделы

CP 5512



  • 32-разрядная PC-карта для подключения программаторов, компьютеров и ноутбуков к сети MPI/ PROFIBUS
  • Коммуникационные функции:
    • Ведущее устройство PROFIBUS-DP класса 1 с поддержкой асинхронного обмена данными под управлением SOFTNET-DP
    • Ведущее устройство PROFIBUS-DP класса 2 с поддержкой асинхронного обмена данными под управлением SOFTNET-DP
    • Ведомое устройство PROFIBUS-DP под управлением SOFTNET-DP Slave
    • PG/OP-функции связи
    • S7-функции связи под управлением SOFTNET-S7
    • Функции S5-совместимой связи (SEND/RECEIVE на основе FDL-интерфейса) под управлением SOFTNET-DP или SOFTNET-S7
  • PC-карта типа II (32-разрядная CardBus); для PG/PC и ноутбуков с разъемом для установки PC-карты
  • Работа под управлением:
    • STEP 7 и NCM PC; (ProTool, Micro/Win, ProTool/Pro, SIMATIC PDM для PG/OP-функций связи - в подготовке)
    • SOFTNET-S7 (для S7-функций связи)
    • SOFTNET-DP, SOFTNET-DP Slave (для протокола PROFIBUS-DP)
  • Программное обеспечение проектирования и OPC-серверы включены в комплект поставки коммуникационного программного обеспечения








Особенности

CP 5512



  • Подключение ноутбуков и портативных компьютеров к сети PROFIBUS (например, для диагносики или выполнения пуско-наладочных работ)
  • Простая инсталляция и ввод в эксплуатацию
  • Оптимальная согласованность с программным обеспечением SOFTNET
  • OPC как стандартный интерфейс
  • Унифицированные способы проектирования с помощью NCM PC и STEP 7








Область применения

CP 5512



CP 5512 позволяет производить подключение програматоров/ ноутбуков с разъемом для установки 32-разрядной PC-карты к сетям PROFIBUS/ MPI и организации связи с системами автоматизации SIMATIC S7/ C7












Дизайн

CP 5512

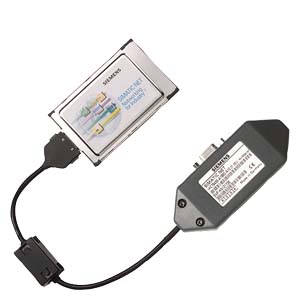

  • 32-разрядная PC-карта типа II для CardBus
  • Адаптер с 9-полюсным гнездом соединителя D-типа для подключения к PROFIBUS/ MPI








Функции

CP 5512



Коммуникационный процессор CP 5512 способен работать под управлением различных пакетов программ и обеспечивает поддержку функций программирования и коммуникациооного обмена данными через интерфейсы PROFIBUS или MPI.

Коммуникационный процессор может использоваться в программаторах/ компьютерах, ноутбуках. Во время работы он способен поддерживать только один коммуникационный протокол: PROFIBUS DP, S7-функции связи или FDL.

CP 5512 может использоваться для работы со следующими пакетами программ:

  • STEP 7 от V5.2 Драйверы для работы с CP 5512 под управлением операционных систем Windows 2000 Professional/ XP Professional включены в комплект поставки STEP 7
  • SOFTNET-S7 от V6.1 Обеспечивается поддержка программируемого интерфейса S7-функций связи при работе под управлением Windows XP Professional (для Windows 2000 Professional в подготовке)
  • SOFTNET-DP от V6.1 Обеспечивается поддержка работы CP 5512 в режиме ведущего устройства PROFIBUS-DP класса 1 или 2 под управлением Windows XP Professional (для Windows 2000 Professional в подготовке)
  • SOFTNET-DP Slave от V6.1 Обеспечивается поддержка работы CP 5512 в режиме ведомого устройства PROFIBUS-DP под управлением Windows XP Professional (для Windows 2000 Professional в подготовке)
  • STEP 7-Micro/WIN от V3.2 Поддержка функций программирования контроллеров серии SIMATIC S7-200
  • ProTool, ProTool/Pro Поддержка функций проектирования панелей оператора SIMATIC OP/ TP, а также текстовых дисплеев SIMATIC TD (в подготовке)
  • NCM PC от V5.2 Драйверы для работы с CP 5512 под управлением Windows XP Professional включены в комплект поставки NCM PC.








Технические данные




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1551-2AA005P5SIMATIC NET, PB, CP 5512 PC-КАРТА (CARDBUS, 32 БИТА) ДЛЯ ПОДКЛЮЧЕНИЯ PG (ПРОГРАММАТОРА) ИЛИ НОУТБУКА К СЕТИ PROFIBUS ИЛИ MPI 752.60




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1500-0FC105K2SIMATIC NET, PB FC RS 485 PLUG 180, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ PROFIBUS С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ, ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM, СКОРОСТЬ ПЕРЕДАЧИ: 12 МБИТ/С, ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С РАЗДЕЛИИТЕЛЬНОЙ ФУНКЦИЕЙ, ПЛАСТИКОВЫЙ КОРПУС 50.56
6GK1704-5CW00-3AE05S1SIMATIC NET PB SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP PRO/ 2003SR 132.50
6GK1704-5CW00-3AE15S1SIMATIC NET PB SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G, E); ДЛЯ 32-БИТНЫХ ОС: W 132.50
6GK1704-5CW00-3AL05S1SIMATIC NET PB SOFTNET-S7, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5CW08-2AA05S1SIMATIC NET SOFTNET-PB S7 V8.2 SW FOR S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTAL- LATION; R-SW, SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES (G,E); CLASS A; FOR WINDOWS 7 PROF./ULTIMATE; SERVER 2008 R2 FOR CP5512/ /CP5711 CP5611A2/CP5711 514.10
6GK1704-5CW71-3AA05S1SIMATIC NET PB SOFTNET-S7/2008, ПО ДЛЯ S7-КОММ. ВКЛЮЧАЯ FDL С OPC-СЕРВЕРОМ И NCM PC, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-НОСИТЕЛЕSTICK, CLASS A 2-ЯЗЫКА (G,E); ДЛЯ 32БИТ WIN XP PRO, WIN VISTA ULT./BUS. 514.10
6GK1704-5CW80-3AA05S1SIMATIC NET PROFIBUS SOFTNET-S7 V8.0 SW F. S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES(G,E); CLASS A; FOR 32BIT WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR CP5512/CP5621/CP5611INT., CP5611A2/CP5711 514.10
6GK1704-5DW00-3AE05S1SIMATIC NET PB SOFTNET-DP, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ PROFIBUS DP-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP P 132.50
6GK1704-5DW00-3AE15S1SIMATIC NET PB SOFTNET-DP, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ PROFIBUS DP-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИ 132.50
6GK1704-5DW00-3AL05S1SIMATIC NET PB SOFTNET-DP, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5DW08-2AA05S1SIMATIC NET SOFTNET-PB DP V8.2; SW FOR PROFIBUS DP INCL. FDL, W. OPC-SERVER AND NCM PC;R-SW, LICENSE FOR 1 INSTALLATION; SW + ELECTR. MANUAL ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR CP5512/CP5711 CP5611A2/CP5621/CP5711 389.02
6GK1704-5DW71-3AA05S1SIMATIC NET PB SOFTNET-DP/2008 CD С ПРОГР. ОБЕСП. ДЛЯ PROFIBUS-DP, FDL, OPC-СЕРВЕР И NCM PC, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WINDOWS XPPRO, VISTA ULITMATE/BUS 389.02
6GK1704-5DW80-3AA05S1SIMATIC NET PB SOFTNET-DP V8.0; SW FOR PROFIBUS DP INCL. FDL, WITH OPC-SERVER A. NCM PC;R-SW, LICENSE F.1 INSTALLATION; SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(G,E); FOR 32BIT WINDOWS 7 PROFESSIONAL/ULTIMATE FOR CP5512/CP5611INTERNAL/ CP5611A2/CP5621/CP5711 389.02
6GK1704-5SW00-3AE05S1SIMATIC NET PB SOFTNET-DP-SLAVE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ DP-SLAVE-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN X 121.90
6GK1704-5SW00-3AE15S1SIMATIC NET PB SOFTNET-DP-SLAVE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0,V6.1,V6.2 И EDITION 2005, ПО ДЛЯ DP-SLAVE-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32 121.90
6GK1704-5SW00-3AL05S1SIMATIC NET PB SOFTNET-DP-SLAVE, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5SW08-2AA05S1SIMATIC NET SOFTNET-PB DP-SLAVE V8.2; SW FOR DP-SLAVE WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F. 1 INSTALLATION R-SW, SW+ ELECTR. MAN. ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(D,E);FOR WINDOWS 7 PROFESSIONAL/ULTIMATE, SERVER 2008 R2 FOR CP5512/CP5711 CP5611A2/CP5621 200.34
6GK1704-5SW71-3AA05S1SIMATIC NET PB SOFTNET-DP-SLAVE/2008 CD С ПРОГР. ОБЕСП. ДЛЯ DP-SLAVE, OPC-СЕРВЕР И NCM PC, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, 2-ЯЗЫКА (Н, А); ДЛЯ 32БИТ WINDOWS XPPRO, VISTA ULITMATE/BUSIN 200.34
6GK1704-5SW80-3AA05S1SIMATIC NET PB SOFTNET-DP-SLAVE V8.0; SW FOR DP-SLAVE WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(G,E); FOR 32BIT WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR CP5512/CP5611INTERNAL/ CP5611A2/CP5621 200.34
