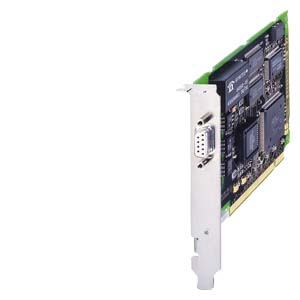

CP 5611 A2

Разделы

CP 5611 A2
  • PCI карта (универсальный ключ 5 В/3.3 В) для подключения ПК и промышленных компьютеров/программаторов к PROFIBUS сети со скоростью до 12 Mбит/сек и  MPI интерфейсу SIMATIC S7
  • Коммуникационные функции:
    • Ведущее устройство PROFIBUS-DP класса 1, включая ациклическое  DP расширение, с SOFTNET-DP
    • Ведущее устройство PROFIBUS-DP класса 2, включая асинхронный обмен данными, с SOFTNET DP
    • Ведомое устройство PROFIBUS-DP с SOFTNET-DP Slave
    • PG/OP-функции связи
    • S7-функции связи с SOFTNET-S7
    • Функции S5-совместимой связи (SEND/RECEIVE на основе FDL-интерфейса) с SOFTNET DP или SOFTNET-S7
  • Работа под управлением:
    • STEP 7, ProTool, Micro/Win, ProTool/Pro, SIMATIC PDM (для PG/OP-функций связи)
    • COM PROFIBUS
    • SOFTNET-S7 (для S7-функций связи)
    • SOFTNET-DP, SOFTNET-DP ведомого устройства (для DP)
  • Программное обеспечение проектирования и OPC-серверы включены в комплект поставки коммуникационного программного обеспечения




Особенности

CP 5611 A2
  • Интерфейс для портативных ПК (например, для диагностики и пуска в эксплуатацию)
  • Простая инсталляция и ввод в эксплуатацию
  • Оптимальная согласованность с программным обеспечением SOFTNET
  • OPC как стандартный интерфейс
  • Унифицированные способы проектирования с помощью NCM PC и STEP 7
  • Возможно использование PG/PC через PCI 3.3/5 В, 33/66 MГц и совместим с 64-битовым PCI X-слотом




Область применения

CP 5611 A2

CP 5611 А2 позволяет производить подключение програматоров и ПК с PCI-разъемом к сетям PROFIBUS/ MPI и организации связи с системами автоматизации SIMATIC S7/C7




Дизайн

CP 5611 A2
  • Короткая PCI карта
  • Возможна работа в 3.3 В и 5 В PCI слотах (универсальный ключ)
  • 33 MГц или 66 МГц частота шины PCI
  • Возможна работа как 32-битовой карты в 64-битовом PCI X-слоте
  • 9-ти ножечный Sub-D разъем для подключения к PROFIBUS




Функции

CP 5611 A2

Коммуникационный процессор CP 5611 А2 способен работать под управлением различных пакетов программ и обеспечивает поддержку функций программирования и коммуникационного обмена данными через интерфейсы PROFIBUS или MPI.

Только один СР может использоваться в программаторах и компьютерах. Во время работы он способен поддерживать только один коммуникационный протокол: PROFIBUS DP, S7-функции связи или FDL.

CP 5611 А2 может использоваться для работы со следующими пакетами программ:

  • STEP 7 V3.2 и вышеДрайверы для CP 5611 А2 включены в комплект поставки STEP 7.
  • SOFTNET-S7 Этот пакет позволяет использовать функции S7 интерфейса программирования.
  • SOFTNET-DP CP 5611 А2 может быть использован как PROFIBUS DP мастер класса 1 или 2.
  • Ведомое устройство SOFTNET DP Для использования CP 5611 А2 как ведомого устройства PROFIBUS DP.
  • COM PROFIBUS V3.3 и выше CP 5611 А2 может быть использован совместно с этим пакетом для запуска или диагностических функций (DP online функции) для PROFIBUS DP систем.
  • STEP 7-Micro/WIN V2.1 и выше; Аппаратное обеспечение для программирования контроллеров серии SIMATIC S7-200
  • ProTool, ProTool/Pro; CP 5611 А2 может быть использован как  аппаратная основа для конфигурирования всех SIMATIC OР, TР и  TD.
  • NCM PC Драйверы для  CP 5611 А2 включены в комплект поставки






Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1500-0AA105O1SIMATIC NET, ТЕРМИНАЛ 12M: ДЛЯ ПОДКЛ. СТАНЦИЙ К СЕТИ PROFIBUS (RS485), ДО 12 МБИТ/С, КОНТАКТЫ ПОД ВИНТ ДЛЯ ПОДКЛ. К ЛИНИИ PROFIBUS, ОТВОД ДЛИНОЙ 1.5 M ДЛЯ ПОДКЛ. PROFIBUS СТАНЦИИ 125.08
6GK1500-0FC105K2SIMATIC NET, PB FC RS 485 PLUG 180, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ PROFIBUS С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ, ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM, СКОРОСТЬ ПЕРЕДАЧИ: 12 МБИТ/С, ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С РАЗДЕЛИИТЕЛЬНОЙ ФУНКЦИЕЙ, ПЛАСТИКОВЫЙ КОРПУС 50.56
6GK1704-5CW00-3AE05S1SIMATIC NET PB SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP PRO/ 2003SR 132.50
6GK1704-5CW00-3AE15S1SIMATIC NET PB SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G, E); ДЛЯ 32-БИТНЫХ ОС: W 132.50
6GK1704-5CW00-3AL05S1SIMATIC NET PB SOFTNET-S7, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5CW08-2AA05S1SIMATIC NET SOFTNET-PB S7 V8.2 SW FOR S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTAL- LATION; R-SW, SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES (G,E); CLASS A; FOR WINDOWS 7 PROF./ULTIMATE; SERVER 2008 R2 FOR CP5512/ /CP5711 CP5611A2/CP5711 514.10
6GK1704-5CW71-3AA05S1SIMATIC NET PB SOFTNET-S7/2008, ПО ДЛЯ S7-КОММ. ВКЛЮЧАЯ FDL С OPC-СЕРВЕРОМ И NCM PC, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-НОСИТЕЛЕSTICK, CLASS A 2-ЯЗЫКА (G,E); ДЛЯ 32БИТ WIN XP PRO, WIN VISTA ULT./BUS. 514.10
6GK1704-5CW80-3AA05S1SIMATIC NET PROFIBUS SOFTNET-S7 V8.0 SW F. S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES(G,E); CLASS A; FOR 32BIT WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR CP5512/CP5621/CP5611INT., CP5611A2/CP5711 514.10
6GK1704-5DW00-3AE05S1SIMATIC NET PB SOFTNET-DP, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ PROFIBUS DP-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP P 132.50
6GK1704-5DW00-3AE15S1SIMATIC NET PB SOFTNET-DP, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ PROFIBUS DP-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИ 132.50
6GK1704-5DW00-3AL05S1SIMATIC NET PB SOFTNET-DP, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5DW08-2AA05S1SIMATIC NET SOFTNET-PB DP V8.2; SW FOR PROFIBUS DP INCL. FDL, W. OPC-SERVER AND NCM PC;R-SW, LICENSE FOR 1 INSTALLATION; SW + ELECTR. MANUAL ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR CP5512/CP5711 CP5611A2/CP5621/CP5711 389.02
6GK1704-5DW71-3AA05S1SIMATIC NET PB SOFTNET-DP/2008 CD С ПРОГР. ОБЕСП. ДЛЯ PROFIBUS-DP, FDL, OPC-СЕРВЕР И NCM PC, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WINDOWS XPPRO, VISTA ULITMATE/BUS 389.02
6GK1704-5DW80-3AA05S1SIMATIC NET PB SOFTNET-DP V8.0; SW FOR PROFIBUS DP INCL. FDL, WITH OPC-SERVER A. NCM PC;R-SW, LICENSE F.1 INSTALLATION; SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(G,E); FOR 32BIT WINDOWS 7 PROFESSIONAL/ULTIMATE FOR CP5512/CP5611INTERNAL/ CP5611A2/CP5621/CP5711 389.02
6GK1704-5SW00-3AE05S1SIMATIC NET PB SOFTNET-DP-SLAVE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ DP-SLAVE-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN X 121.90
6GK1704-5SW00-3AE15S1SIMATIC NET PB SOFTNET-DP-SLAVE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0,V6.1,V6.2 И EDITION 2005, ПО ДЛЯ DP-SLAVE-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32 121.90
6GK1704-5SW00-3AL05S1SIMATIC NET PB SOFTNET-DP-SLAVE, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5SW08-2AA05S1SIMATIC NET SOFTNET-PB DP-SLAVE V8.2; SW FOR DP-SLAVE WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F. 1 INSTALLATION R-SW, SW+ ELECTR. MAN. ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(D,E);FOR WINDOWS 7 PROFESSIONAL/ULTIMATE, SERVER 2008 R2 FOR CP5512/CP5711 CP5611A2/CP5621 200.34
6GK1704-5SW71-3AA05S1SIMATIC NET PB SOFTNET-DP-SLAVE/2008 CD С ПРОГР. ОБЕСП. ДЛЯ DP-SLAVE, OPC-СЕРВЕР И NCM PC, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, 2-ЯЗЫКА (Н, А); ДЛЯ 32БИТ WINDOWS XPPRO, VISTA ULITMATE/BUSIN 200.34
6GK1704-5SW80-3AA05S1SIMATIC NET PB SOFTNET-DP-SLAVE V8.0; SW FOR DP-SLAVE WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(G,E); FOR 32BIT WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR CP5512/CP5611INTERNAL/ CP5611A2/CP5621 200.34
