Заказной номер

6GK1 562-1AA00

6GK1 562-1AM00

Назначение продукта

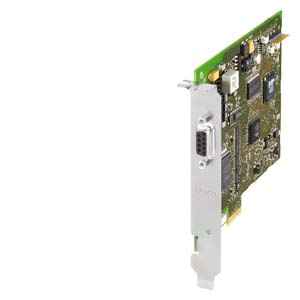

CP 5621

CP 5621 MPI

Скорость обмена данными

Скорость обмена данными через PROFIBUS

9.6 кбит/с  … 12 Мбит/с

9.6 кбит/с  … 12 Мбит/с

Интерфейсы

Количество электрических соединителей для подключения к сети PROFIBUS

1

1

Конструкция электрических соединителей:

• для подключения к сети PROFIBUS

9-полюсное гнездо соединителя D-типа (RS 485)

9-полюсное гнездо соединителя D-типа (RS 485)

• для подключения к внутренней шине

Электрические параметры

Род тока цепи питания

Постоянный ток

Постоянный ток

Напряжение питания:

• 1-е, через внутреннюю шину

3.3 В

3.3 В

• 2-е, через внутреннюю шину

12 В

12 В

Допустимое симметричное отклонение напряжения питания от уровня:

• =3.3 В

9 %

9 %

• =12 В

8 %

8 %

Потребляемый ток от внутренней шины:

• из цепи 1-го напряжения питания, не более

0.4 A

0.4 A

• из цепи 2-го напряжения питания, не более

0.18 A

0.18 A

Потери активной мощности

2.2 Вт

2.2 Вт

Условия эксплуатации, хранения и транспортировки

Диапазон температур:

• во время работы

5  … 55 °C

5  … 55 °C

• во время хранения

-20  … +60 °C

-20  … +60 °C

• во время транспортировки

-20  … +60 °C

-20  … +60 °C

Относительная влажность во время работы при температуре 25 °C, не более

85 %, без появления конденсата

85 %, без появления конденсата

Степень защиты

IP00

IP00

Конструкция, габариты и масса

Формат модуля

Ширина

18 мм

18 мм

Высота

111 мм

111 мм

Глубина

129 мм

129 мм

Масса

100 г

300 г

Свойства

Количество карт одинакового типа на компьютерную станцию

1

1

Замечание

-

-

Производительность

Открытый обмен данными

Программное обеспечение поддержки открытого обмена данными с использованием блоков SEND/RECEIVE

Количество SEND/RECEIVE соединений, не более

50

50

PROFIBUS DP

Программное обеспечение поддержки функций ведущего DP устройства

Есть, SOFTNET-PB DP

Есть, SOFTNET-PB DP

Сервисы ведущего DP устройства:

• DPV0

Есть

Есть

• DPV1

Есть

Есть

• DPV2

Нет

Нет

Количество подключаемых ведомых DP устройств, не более

64

64

Адресное пространство:

• ввода на ведущее DP устройство

14 640 байт

14 640 байт

• вывода на ведущее DP устройство

14 640 байт

14 640 байт

• ввода на ведомое DP устройство

244 байта

244 байта

• вывода на ведомое DP устройство

244 байта

244 байта

• диагностических данных на ведомое DP устройство

244 байта

244 байта

Программное обеспечение для поддержки функций ведомого DP устройства

Сервисы ведомого DP устройства:

• DPV0

Есть

Есть

• DPV1

Нет

Нет

Адресное пространство:

• ввода на ведомое DP устройство

122 байта

122 байта

• вывода на ведомое DP устройство

122 байта

122 байта

S7 функции связи

Программное обеспечение поддержки S7 функций связи

Количество соединений для S7/PG функций связи, не более

8

8

Одновременная поддержка нескольких протоколов

Количество конфигурируемых соединений на компьютерную станцию

207

207

Конфигурирование

Программное обеспечение конфигурирования

NCM PC. Включено в комплект поставки соответствующих пакетов программ

NCM PC. Включено в комплект поставки соответствующих пакетов программ

Стандарты, одобрения, сертификаты

Стандарты:

• электромагнитная совместимость

2004/108/EC

89/336/EEC

• безопасность по CSA и UL

CAN/CSA C22.2 & UL 60950-1, UL 508

CAN/CSA C22.2 & UL 60950-1, UL 508

• уровень генерируемых помех

EN 61000-6-3, EN 61000-6-4

EN 61000-6-3, EN 61000-6-4

• стойкость к воздействию помех

EN 61000-6-1, EN 61000-6-2

EN 61000-6-1, EN 61000-6-2

Сертификаты соответствия:

• марка CE

Есть

Есть

• C-Tick

Есть

Есть

Аксессуары

Аксессуары

Опционально: MPI кабель

Включен в комплект поставки: MPI кабель
