CP 5622

Разделы

CP 5622
  • Карта PCI Express (PCIe x1) для подключения компьютера/ программатора к сети PROFIBUS со скоростью обмена данными до 12 Мбит/с или интерфейсу MPI программируемых контроллеров SIMATIC S7.
  • Коммуникационные сервисы:
    • ведущее устройство PROFIBUS DP класса 1 с поддержкой асинхронного обмена данными в сочетании с пакетом SOFTNET-PB DP;
    • ведущее устройство PROFIBUS DP класса 2 с поддержкой асинхронного обмена данными в сочетании с пакетом SOFTNET-PB DP;
    • ведомое устройство PROFIBUS DP в сочетании с пакетом SOFTNET-PB DP Slave;
    • PG/OP функции связи в сочетании с пакетом STEP 7;
    • S7 функции связи в сочетании с пакетом SOFTNET-PB S7;
    • открытый обмен данными (SEND/RECEIVE на базе интерфейса FDL) в сочетании с пакетами SOFTNET-PB DP или SOFTNET-PB S7.
  • Использование с пакетами:
    • STEP 7, STEP 7-Micro/Win, SIMATIC PDM (для PG/OP функций связи);
    • SOFTNET-PB S7 (для S7 функций связи)
    • SOFTNET-PB DP, SOFTNET-PB DP slave (для поддержки протокола PROFIBUS DP).
  • OPC серверы и инструментальные средства конфигурирования включены в комплект поставки соответствующих пакетов коммуникационного программного обеспечения.




Особенности

CP 5622
  • Подключение компьютеров к сети PROFIBUS/ MPI.
  • Простота установки и запуска.
  • Оптимальное взаимодействие с пакетами SOFTNET.
  • OPC в качестве стандартного интерфейса.
  • Однородные процедуры и функции конфигурирования в среде NCM PC или STEP 7.
  • Гибкие возможности использования в компьютерах/ программаторах с интерфейсом PCIe x1, x4, x8 или x16.




Область применения

CP 5622

CP 5622 позволяет подключать компьютер/ программатор к интерфейсу PROFIBUS или MPI программируемых контроллеров SIMATIC S7:

  • установка в слот PCI Express компьютера/ программатора.




Дизайн

CP 5622

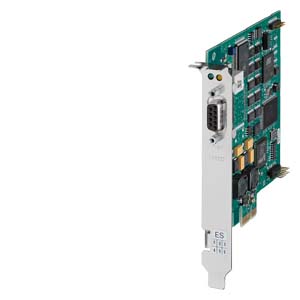

  • Короткая карта PCI Express.
  • 9-полюсное гнездо соединителя D типа для подключения к PROFIBUS.
  • Возможность установки в слоты PCI Express x1, x4, x8 или x16.




Функции

CP 5622

CP 5622 работает под управлением различных пакетов коммуникационного программного обеспечения и может использоваться для подключения компьютера/ программатора к сети PROFIBUS/ MPI.

В одном компьютере/ программаторе может использоваться только один коммуникационный процессор CP 5622. Один коммуникационный процессор способен обеспечивать поддержку только одного коммуникационного протокола (PROFIBUS DP, S7 функций связи или FDL).

Поддержку CP 5622 обеспечивают перечисленные ниже пакеты программ:

  • STEP 7 от V5.5 SP3; Драйверы для CP 5622 включены в комплект поставки STEP 7.
  • SOFTNET-S7 V8.2 SP1 и выше; Обеспечивает поддержку S7 функций связи.
  • SOFTNET-DP V8.2 SP1 и выше; Позволяет использовать CP 5622 в режиме ведущего устройства PROFIBUS DP класса 1 или 2.
  • SOFTNET-DP Slave V8.2 SP1 выше; Позволяет использовать CP 5622 в режиме ведомого устройства PROFIBUS DP.
  • NCM PC; Драйверы для CP 5622 включены в комплект поставки (SIMATIC NET CD V8.2 SP1 и выше).
  • WinCC/WinCC Flexible; Драйверы для CP 5622 включены в комплект поставки (SIMATIC NET CD V8.2 SP1 и выше).




Технические данные

CP 5622

Заказной номер

6GK1 562-2AA00

6GK1 562-2AM00

Назначение продукта

CP 5622

CP 5622 MPI

Скорость обмена данными





Скорость обмена данными через PROFIBUS

9.6 кбит/с  … 12 Мбит/с

9.6 кбит/с  … 12 Мбит/с

Интерфейсы





Количество электрических соединителей для подключения к PROFIBUS

1

1

Конструкция электрических соединителей:




  • для подключения к сети PROFIBUS

9-полюсное гнездо соединителя D-типа (RS 485)

9-полюсное гнездо соединителя D-типа (RS 485)
  • для подключения к внутренней шине





Электрические параметры





Род тока цепи питания

Постоянный ток

Постоянный ток

Напряжение питания:




  • 1-е, через внутреннюю шину

3.3 В

3.3 В
  • 2-е, через внутреннюю шину

12 В

12 В

Допустимое симметричное отклонение напряжения питания от уровня:




  • =3.3 В

9 %

9 %
  • =12 В

8 %

8 %

Потребляемый ток:




  • через внутреннюю шину из цепи 1-го напряжения питания

0.3 A

0.3 A
  • через внутреннюю шину из цепи 2-го напряжения питания

0.25 A

0.25 A

Потери активной мощности

4 Вт

4 Вт

Условия эксплуатации, хранения и транспортировки





Диапазон температур:




  • во время работы

5  … 55 °C

5  … 55 °C
  • во время хранения

-20  … +60 °C

-20  … +60 °C
  • во время транспортировки

-20  … +60 °C

-20  … +60 °C

Относительная влажность во время работы при температуре 25 °C, не более

85 %, без появления конденсата

85 %, без появления конденсата

Степень защиты

IP00

IP00

Конструкция, габариты и масса





Формат модуля





Ширина

18 мм

18 мм

Высота

107 мм

107 мм

Глубина

101 мм

101 мм

Масса

87 г

287 г

Свойства





Количество карт одинакового типа на компьютерную станцию

1

1

Замечание

-

-

Производительность





Открытый обмен данными





Программное обеспечение поддержки открытого обмена данными с помощью блоков SEND/RECEIVE





Количество SEND/RECEIVE соединений, не более

50

50

PROFIBUS DP





Программное обеспечение поддержки функций ведущего DP устройства

Есть, SOFTNET-PB DP

Есть, SOFTNET-PB DP

Сервисы ведущего DP устройства:




  • DPV0

Есть

Есть
  • DPV1

Есть

Есть
  • DPV2

Нет

Нет

Количество подключаемых ведомых DP устройств, не более

64

64

Адресное пространство:




  • ввода на ведущее DP устройство

14 640 байт

14 640 байт
  • вывода на ведущее DP устройство

14 640 байт

14 640 байт
  • ввода на ведомое DP устройство

244 байта

244 байт
  • вывода на ведомое DP устройство

244 байта

244 байт
  • диагностических данных на ведомое DP устройство

244 байта

244 байт

Программное обеспечение поддержки функций ведомого DP устройства





Сервисы ведомого DP устройства




  • DPV0

Есть

Есть
  • DPV1

Нет

Нет

Адресное пространство:




  • ввода на ведомое DP устройство

122 байта

122 байта
  • вывода на ведомое DP устройство

122 байта

122 байта

S7 функции связи





Программное обеспечение поддержки S7 функций связи





Количество S7/PG соединений, не более

8

8

Одновременная поддержка нескольких протоколов





Количество конфигурируемых соединений на компьютерную станцию

207

207

Управление, конфигурирование





Программное обеспечение конфигурирования

NCM PC. Включено в комплект поставки соответствующих пакетов программ

NCM PC. Включено в комплект поставки соответствующих пакетов программ

Стандарты, одобрения, сертификаты





Стандарты:




  • электромагнитной совместимости

2004/108/EC

2004/108/EC
  • безопасности по CSA и UL

CAN/CSA C22.2 & UL 60950-1, UL 508

CAN/CSA C22.2 & UL 60950-1, UL 508
  • уровень генерируемых помех

EN 61000-6-3, EN 61000-6-4

EN 61000-6-3, EN 61000-6-4
  • стойкость к воздействию помех

EN 61000-6-1, EN 61000-6-2

EN 61000-6-1, EN 61000-6-2

Сертификиаты соответствия:




  • марка CE

Есть

Есть
  • C-Tick

Есть

Есть

Аксессуары





Аксессуары

Опционально: MPI кабель

В комплекте поставки: MPI кабель




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1562-2AA005P5COMMUNICATIONSPROCESSOR CP 5622 PCI EXPRESS X1-CARD FOR CONNECTING A PG OR PC WITH PCI EXPRESS-BUS TO PROFIBUS OR MPI CAN BE USED WITH 32BIT AND 64BIT OPERATING SYSTEMS ALSO SEE ARTICLE-ID 22611503 439.90
6GK1562-2AM005P5COMMUNICATION PROCESSOR CP 5622 -MPI, COMPRISING PCI-EXPRESS X1-CARD CP 5622 FOR CONNECTING PG/PC WITH PCI- EXPRESS-BUS TO PROFIBUS OR MPI INCL. MPI CABLE 5M; 1X 6GK1562-2AA00 1X 6ES7901-0BF00-0AA0 466.40




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1704-5CW00-3AE05S1SIMATIC NET PB SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP PRO/ 2003SR 132.50
6GK1704-5CW00-3AE15S1SIMATIC NET PB SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G, E); ДЛЯ 32-БИТНЫХ ОС: W 132.50
6GK1704-5CW00-3AL05S1SIMATIC NET PB SOFTNET-S7, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5CW08-2AA05S1SIMATIC NET SOFTNET-PB S7 V8.2 SW FOR S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTAL- LATION; R-SW, SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES (G,E); CLASS A; FOR WINDOWS 7 PROF./ULTIMATE; SERVER 2008 R2 FOR CP5512/ /CP5711 CP5611A2/CP5711 514.10
6GK1704-5CW12-0AA05S1SIMATIC NET SOFTNET-PB S7 V12 SW F. S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTAL- LATION; R-SW, SW + ELECTR. MAN ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES (G,E); CLASS A; FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP5612/CP5622/CP5711 514.10
6GK1704-5DW00-3AE05S1SIMATIC NET PB SOFTNET-DP, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ PROFIBUS DP-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP P 132.50
6GK1704-5DW00-3AE15S1SIMATIC NET PB SOFTNET-DP, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ PROFIBUS DP-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИ 132.50
6GK1704-5DW00-3AL05S1SIMATIC NET PB SOFTNET-DP, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5DW08-2AA05S1SIMATIC NET SOFTNET-PB DP V8.2; SW FOR PROFIBUS DP INCL. FDL, W. OPC-SERVER AND NCM PC;R-SW, LICENSE FOR 1 INSTALLATION; SW + ELECTR. MANUAL ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR CP5512/CP5711 CP5611A2/CP5621/CP5711 389.02
6GK1704-5DW12-0AA05S1SIMATIC NET SOFTNET-PB DP V12; SW FOR PROFIBUS DP INCL. FDL, W. OPC-SERVER AND CONF. SW; R-SW, LICENSE F.1 INSTALLATION; SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP5612/CP5622/CP5711 389.02
6GK1704-5SW00-3AE05S1SIMATIC NET PB SOFTNET-DP-SLAVE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ DP-SLAVE-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN X 121.90
6GK1704-5SW00-3AE15S1SIMATIC NET PB SOFTNET-DP-SLAVE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0,V6.1,V6.2 И EDITION 2005, ПО ДЛЯ DP-SLAVE-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32 121.90
6GK1704-5SW00-3AL05S1SIMATIC NET PB SOFTNET-DP-SLAVE, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5SW08-2AA05S1SIMATIC NET SOFTNET-PB DP-SLAVE V8.2; SW FOR DP-SLAVE WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F. 1 INSTALLATION R-SW, SW+ ELECTR. MAN. ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(D,E);FOR WINDOWS 7 PROFESSIONAL/ULTIMATE, SERVER 2008 R2 FOR CP5512/CP5711 CP5611A2/CP5621 200.34
6GK1704-5SW12-0AA05S1SIMATIC NET SOFTNET-PB DP-SLAVE V12; SW FOR DP-SLAVE WITH OPC-SERVER AND CONF. SW; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP5612/CP5622/CP5711 200.34
6GK1706-5CW12-0AA05S1SIMATIC NET PB S7 OPC REDUNDANCY V12 F. CP5612/CP5622/CP5711/CP5603/ CP5623/CP5624/CP5613A2/CP5614A2 REDUNDANTE OPC-SERVER SW PAIR FOR PB SW S7-PRODUCTS SINGLE LIC. F.2 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G, E); FOR WINDOWS SERVER 2008 R2 1335.60
