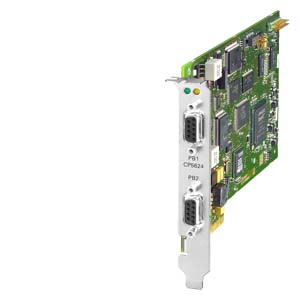

CP 5624
- Интеллектуальная карта PCI Express (PCIe x1) с встроенным микропроцессором для подключения программаторов, офисных или промышленных компьютеров к сети PROFIBUS со скоростью передачи данных до 12 Мбит/с
- Поддерживаемые коммуникационные функции:
- Интерфейсы ведущего и ведомого устройств PROFIBUS DP по IEC 61158/ IEC 61784 в одной карте PCIe.
- PG/OP-функции связи, поддерживаемые пакетами STEP 5 и STEP 7.
- S7 функции связи в сочетании с программным обеспечением S7-5613.
- Открытый обмен данными (SEND/RECEIVE) на базе интерфейса FDL.
- PROFIBUS FMS по IEC 61158/ IEC 61784 в сочетании с программным обеспечением FMS-5613.
- Широкие диагностические возможности, используемые при монтаже, выполнении пуско-наладочных работ и эксплуатации.
- Событийная обработка и фильтрация данных, позволяющая разгружать главный микропроцессор компьютера/ программатора.
- Одновременная поддержка нескольких протоколов передачи данных. Параллельная работа до 4 коммуникационных процессоров в составе одного компьютера/ программатора.
- Наличие необходимых средств проектирования и OPC-серверов в составе коммуникационного программного обеспечения.
Особенности
CP 5624 - Скоростной доступ к данным через 2-портовое RAM.
- Высокая производительность компьютера/ программатора: снижение нагрузки на центральный процессор, управление коммуникационным обменом данными на уровне коммуникационного процессора.
- Работа в среде различных операционных систем: исходный код драйвера для подключения к различным операционным системам.
- Формирование информации для превентивного обслуживания: получение информации об изменениях в работе системы и диапазоне температур.
- Использование с приложениями управления перемещением: обмен данными в реальном масштабе времени с постоянным временем цикла сети.
Область применения
CP 5624
CP 5624 позволяет производить подключение SIMATIC PG/PC и офисных компьютеров к сети PROFIBUS. Для его установки необходим один слот PCI Express.
CP 5624 способен оснащен двумя интерфейсами для подключения к PROFIBUS и способен одновременно выполнять функции ведущего и ведомого DP устройства.
CP 5624 обеспечивает высокопроизводительную поддержку компьютерных задач управления (системы компьютерного управления, системы цифрового управления, управление роботами).
Дизайн
CP 5624 - Короткая карта PCI Express.
- Установка в слот PCI Express x4, x8 или x16.
- Два 9-полюсных гнезда соединителей D-типа для подключения к сети PROFIBUS.
- Диагностические светодиоды.
- Параллельная работа до четырех коммуникационных процессоров 1)
Поддержка стандартного инсталляционного механизма Plug&Play.
Подключение к электрической сети PROFIBUS через
- сетевой соединитель и сетевой кабель PROFIBUS или
- сетевой терминал (например, сетевой терминал PROFIBUS 12M) и сетевой кабель PROFIBUS.
Подключение к сети PROFIBUS с модулями OLM через
- сетевой кабель с двумя сетевыми соединителями или
- соединительный кабель 830-1T.
Подключение к сети PROFIBUS с модулями OBT через
- сетевой кабель с двумя сетевыми соединителями или
- соединительный кабель 830-1T.
1) При использовании CP 5623 для подключения к сети PROFIBUS DP. Программное обеспечение FMS-5613 поддерживает параллельную работу не более двух коммуникационных процессоров CP 5613 A2/5614 A2/CP 5623/CP 5624.
Функции
CP 5624 PROFIBUS DP
Доступ к данным процесса
Коммуникационный процессор CP 5624 работает в режиме ведущего и ведомого устройства PROFIBUS DP, которое использует встроенное 2-портовое RAM в качестве области отображения процесса. В этой области сохраняются данные о состоянии входов и выходов ведомых устройств, а также диагностических данные. Все считываемые данные записываются в 2-портовое RAM в один и тот же DP цикл. Скоростной обмен данными с ведомыми DP устройствами поддерживается аппаратурой CP 5624. Доступ к данным осуществляется непосредственно через 2-портовое RAM коммуникационного процессора.
Параллельная работа программного обеспечения DP 5613 (ведущее DP устройство) и DP-Base (ведущее или ведомое DP устройство) невозможна.

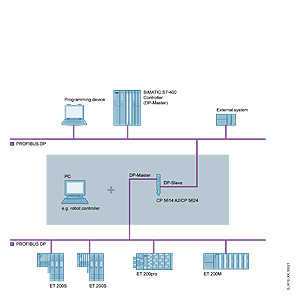

Пример конфигурации с использованием CP 5624 в режиме ведущего и ведомого DP устройства

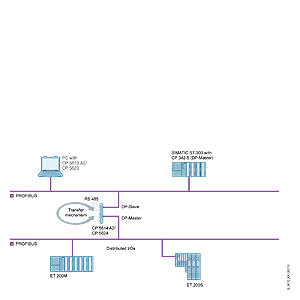

Пример конфигурации для CP 5624
Технические данные
Дальнейшая информация
CP 5624 Более полную информацию можно найти в Интернете по адресу: http://www.siemens.com/simatic-net/dk5613
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1562-4AA00 | 5P5 | COMMUNICATION PROCESSOR CP 5624 PCI EXPRESS X1 (3.3V) W. MASTER- A. SL.CONNEC. TO PB; INCL.DP-BASE SW,NCM PC: DP-RAM INTERF.F.DP-MASTER INCL. PG- AND FDL-PROTOCOL, SINGLE LICENSE F.1 INSTALLATION, R-SW, CLASS A;SW + ELECTR. MANUAL ON CD, 2-LANGUAGE (GER,ENG); SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW | 1261.40 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1561-3AA01-3AE0 | 5P5 | SIMATIC NET, ПО ДЛЯ CP 5613 A2, CP 5613 FO И CP 5614 A2; ОБНОВЛЕНИЕ ДО ВЕРСИИ EDITION 2007; ВКЛЮЧАЯ DP-BASE, NCM PC: DP-RAM ИНТЕРФЕЙС ДЛЯ DP-MASTER ВКЛ. PG- И FDL-ПРОТОКОЛ, ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, CLASS A; ПО И ЭЛЕКТРОННАЯ ДОКУМЕНТАЦИЯ НА | 205.64 |
| 6GK1706-5CW12-0AA0 | 5S1 | SIMATIC NET PB S7 OPC REDUNDANCY V12 F. CP5612/CP5622/CP5711/CP5603/ CP5623/CP5624/CP5613A2/CP5614A2 REDUNDANTE OPC-SERVER SW PAIR FOR PB SW S7-PRODUCTS SINGLE LIC. F.2 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G, E); FOR WINDOWS SERVER 2008 R2 | 1335.60 |
| 6GK1713-5CB00-3AE0 | 5S1 | SIMATIC NET PB S7-5613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ PG, FDL, OPC И NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP | 132.50 |
| 6GK1713-5CB00-3AE1 | 5S1 | SIMATIC NET PB S7-5613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ PG, FDL, OPC И NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-Б | 132.50 |
| 6GK1713-5CB00-3AL0 | 5S1 | SIMATIC NET PB S7-5613, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 345.56 |
| 6GK1713-5CB08-2AA0 | 5S1 | SIMATIC NET HARDNET-PB S7 V8.2 SW FOR S7-COMM., INCL. PG, FDL OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTALLATION R-SW, SW+ ELECTR. MAN. ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E), FOR WINDOWS7 PROFESSIONAL /ULTIMATE, SERVER 2008 R2; FOR MAX. 4 CP5613A2/CP5614A2/ CP5603/CP5623/CP5624 | 514.10 |
| 6GK1713-5CB12-0AA0 | 5S1 | SIMATIC NET HARDNET-PB S7 V12 SW FOR S7-COMM., INCL. PG, FDL OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP5613A2/CP5614A2/ CP5603/CP5623/CP5624 /CP5613A3/5614A3 | 514.10 |
| 6GK1713-5CB71-3AA0 | 5S1 | SIMATIC NET PB S7-5613/2008 CD С ПРОГР. ОБЕСП. ДЛЯ S7-КОММУН., FDL, OPC-СЕРВЕР И NCM PC, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WIN XP PROFESSIONAL, WIN VISTA ULTIMATE/BUSINESS | 514.10 |
| 6GK1713-5CB80-3AA0 | 5S1 | SIMATIC NET PB S7-5613 V8.0 SW FOR S7-COMM., INCL. PG, FDL OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E), FOR 32BIT WINDOWS 7 PROFESSIONAL /ULTIMATE; WIN 2003/2008 SERVER; FOR MAX. 4 CP5613A2/CP5614A2/ CP5603/CP5623/CP5624 | 514.10 |
| 6GK1713-5DB00-3AE0 | 5S1 | SIMATIC NET PB DP-5613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ DP-СВЯЗИ, ВКЛЮЧАЯ PG, FDL, OPC И NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP | 132.50 |
| 6GK1713-5DB00-3AE1 | 5S1 | SIMATIC NET PB DP-5613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ DP-СВЯЗИ, ВКЛЮЧАЯ PG, FDL, OPC И NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-Б | 132.50 |
| 6GK1713-5DB00-3AL0 | 5S1 | SIMATIC NET PB DP-5613, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 345.56 |
| 6GK1713-5DB08-2AA0 | 5S1 | SIMATIC NET HARDNET-PB DP V8.2 SW FOR DP, INCL. PG, FDL OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTALLATION; R-SW, SW+ ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E), FUER WINDOWS 7 PROF./ULTIMATE SERVER 2008 R2 FOR MAX. 4 CP5613A2/CP5614A2/ CP5603/CP5623/CP5624 | 389.02 |
| 6GK1713-5DB12-0AA0 | 5S1 | SIMATIC NET HARDNET-PB DP V12 SW FOR DP, INCL. PG, FDL OPC-SERVER AND CONF. SW; SINGLE LICENSE F.1 INSTALLATION; R-SW, SW + ELECTR. MAN ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP5613A2/CP5614A2/ CP5603/CP5623/CP5624 /CP5613A3/5614A3 | 389.02 |
| 6GK1713-5DB71-3AA0 | 5S1 | SIMATIC NET PB DP-5613/2008 CD С ПРОГР. ОБЕСП. ДЛЯ DP-КОММУН., FDL, OPC-СЕРВЕР И NCM PC, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WIN XP PROFESSIONAL, WIN VISTA ULTIMATE/BUSINESS | 389.02 |
| 6GK1713-5DB80-3AA0 | 5S1 | SIMATIC NET PB DP-5613 V8.0 SW FOR DP, INCL. PG, FDL OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E), FOR 32BIT WINDOWS 7 PROFESSIONAL/ ULTIMATE FOR MAX. 4 CP5613A2/CP5614A2/ CP5603/CP5623/CP5624 | 389.02 |
| 6GK1713-5FB00-3AE0 | 5S1 | SIMATIC NET PB FMS-5613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ FMS-СВЯЗИ, ВКЛЮЧАЯ PG, FDL, OPC И NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN X | 135.68 |
| 6GK1713-5FB00-3AE1 | 5S1 | SIMATIC NET PB FMS-5613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0,V6.1,V6.2 И EDITION 2005, ПО ДЛЯ FMS-СВЯЗИ, ВКЛЮЧАЯ PG, FDL, OPC И NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32 | 146.28 |
| 6GK1713-5FB00-3AL0 | 5S1 | SIMATIC NET PB FMS-5613, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 470.64 |
| 6GK1713-5FB71-3AA0 | 5S1 | SIMATIC NET PB FMS-5613/2008 CD С ПРОГР. ОБЕСП. ДЛЯ FMS-КОММУН., FDL, OPC-СЕРВЕР И NCM PC, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА (Н, А); ДЛЯ 32БИТ WIN XP PROFESSIONAL, WIN VISTA ULTIMATE/BUSINES | 514.10 |
