CP 5711

Разделы

CP 5711
  • USB 2.0 адаптер для подключения ПК и SIMATIC PG/PC к  PROFIBUS DP или MPI через USB 2.0
  • Работа в расширенном температурном  диапазоне от -20 °C до +60 °C
  • Активное терминирование PROFIBUS шины для установки устройства в качестве конечной станции сегмента
  • Коммуникационные службы:
    • PROFIBUS DP ведущее устройство Класс 1 с SOFTNET-DP
    • PROFIBUS DP ведущее устройство Класс 2 включая ациклическое DP расширение c SOFTNET-DP
    • PROFIBUS DP ведомое устройство с SOFTNET-DP slave
    • PG/OP коммуникации
    • S7 коммуникации с SOFTNET-S7
    • Открытые коммуникации (SEND/RECEIVE на основе FDL интерфейса) с SOFTNET-DP или SOFTNET-S7
  • PROFIBUS подключение до 12 Mбит/сек
  • Может быть использован с:
    • STEP 7, STEP 7 Micro/WIN, WinCC/WinCC flexible, NCM PC, SIMATIC PDM (для PG/OP коммуникаций)
    • SOFTNET-S7 (для S7 коммуникаций)
    • SOFTNET-DP, SOFTNET-DP slave (для DP)
  • Соответствующий  OPC сервер и инструмент конфигурирования включается в комплект поставки соответствующего коммуникационного программного обеспечения.




Особенности

CP 5711
  • Подключение полевых устройств PROFIBUS к системам ПК с USB интерфейсом
  • Оптимальная поддержка ввода в эксплуатацию PROFIBUS и инструментов анализа
  • Интерфейс для подключения портативных ПК к PROFIBUS (например, для диагностики и ввода в эксплуатацию)
  • Надежное USB подключение благодаря механической фиксации USB разъема к CP 5711
  • Активное терминирование PROFIBUS обеспечивается благодаря внешнему =24 В источнику питания даже в случае отключения USB кабеля
  • Светодиоды индикации рабочего состояния и ошибки
  • Простой монтаж и ввод в эксплуатацию
  • Оптимально согласован с SOFTNET для PROFIBUS
  • OPC в качестве стандартного интерфейса
  • Однотипная процедура и конфигурационная функциональность с NCM PC и STEP 7
  • Функционально совместим с CP 5511/CP 5512




Область применения

CP 5711

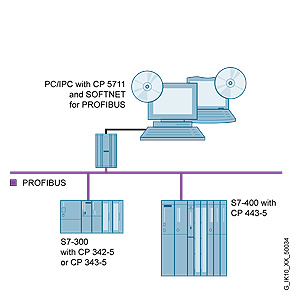

CP 5711 позволяет подключить SIMATIC PG/PC и ПК с USB интерфейсом к PROFIBUS и интерфейсу MPI для SIMATIC S7.




Дизайн

CP 5711

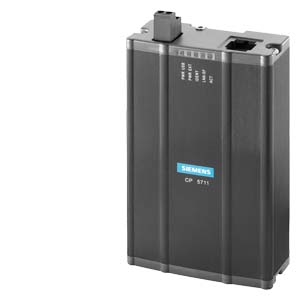

  • подключение USB V2.0
  • Адаптер с 9-ти ножечным sub-D разъемом для подключения к PROFIBUS




Функции

CP 5711

CP 5711 является USB V2.0 адаптером, который может быть использован совместно с USB V2.0 портом (пропускная способность 480 Mбит/сек) или USB V1.1 портом (1.5 Mбит/сек). Он может быть использован с различными программными пакетами и предоставляет пользователю возможность выполнять функции программирующего устройства и PC/OP через PROFIBUS и интерфейса MPI.

CP 5711 запитывается непосредственно через USB интерфейс ПК системы. В независимости от того подключен ли USB кабель или нет, активное запитывание сети PROFIBUS происходит через внешний =24 В источник питания.

Опционально для использования CP 5711 в шкафу управления или по соседству с контроллерами SIMATIC S7 можно воспользоваться монтажным адаптером для прикрепления CP5711 к 35 мм DIN рейке.

Только один CP может работать на PG/PC/OP. Точно также, только один протокол (PROFIBUS DP, S7 коммуникации или FDL) может быть использован на CP.

Следующие программные пакеты поддерживают CP 5711:

  • STEP 7 начиная с версии V5.4 SP5; драйвера для CP 5711 включены в STEP 7.
  • SOFTNET-S7 начиная с версии V7.1; S7 программный интерфейс может быть использован с этим пакетом.
  • SOFTNET-DP начиная с версии V7.1; с этим пакетом CP 5711 может быть использован как PROFIBUS DP мастер Класса1 или 2.
  • SOFTNET-DP slave начиная с версии V7.1; для функционирования CP 5711 как PROFIBUS DP ведомого устройства
  • STEP 7-Micro/WIN; драйверы для CP 5711 включены в STEP 7-Micro/WIN.
  • WinCC/WinCC flexible; CP 5711 может быть использован как аппаратная основа для инструмента конфигурирования  SIMATIC панелей оператора, сенсорных панелей и текстовых дисплеев.
  • NCM PC; под Windows XP Professional
  • SIMATIC PDM; драйверы для CP 5711 включены в SIMATIC PDM.

Диагностика

Различные диагностические инструменты доступны для CP 5711. В качестве помощи модуль также имеет обширную светодиодную диагностику. Состояния работы и ошибки могут быть быстро распознаны посредством пяти светодиодов.

Конфигурирование

  • S7 коммуникации и открытые коммуникации могут быть сконфигурированы в STEP 7 или NCM PC.

Инструмент конфигурирования NCM PC включается в программные пакеты SOFTNET-S7 и SOFTNET-DP для PROFIBUS.




Технические данные




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1571-1AA005P5КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP5711 USB-АДАПТОР (USB 2.0) ДЛЯ ПОДКЛЮЧЕНИЯ PG ИЛИ НОУТБУКА К PROFIBUS ИЛИ MPI; 2М КАБЕЛЬ USB В КОМПЛЕКТЕ 752.60
6GK1571-1AM005P5КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP5711 USB-АДАПТОР (USB 2.0) ДЛЯ ПОДКЛЮЧЕНИЯ PG ИЛИ НОУТБУКА К PROFIBUS ИЛИ MPI; КАБЕЛЬ MPI В КОМПЛЕКТЕ 779.10




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1571-1AA00-0AH05P5МОНТАЖНЫЙ КОМПЛЕКТ ДЛЯ УСТАНОВКИ НА DIN-РЕЙКУ ДЛЯ КОММУНИКАЦИОННОГО ПРОЦЕССОРА CP 5711 , НАВЕСНАЯ НА КОРПУС CP5711; МЕХАНИЧЕСКИЙ МОНТАЖ НА 35MM DIN-РЕЙКУ 45.58
6GK1704-5CW00-3AE05S1SIMATIC NET PB SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP PRO/ 2003SR 132.50
6GK1704-5CW00-3AE15S1SIMATIC NET PB SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G, E); ДЛЯ 32-БИТНЫХ ОС: W 132.50
6GK1704-5CW00-3AL05S1SIMATIC NET PB SOFTNET-S7, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5CW08-2AA05S1SIMATIC NET SOFTNET-PB S7 V8.2 SW FOR S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTAL- LATION; R-SW, SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES (G,E); CLASS A; FOR WINDOWS 7 PROF./ULTIMATE; SERVER 2008 R2 FOR CP5512/ /CP5711 CP5611A2/CP5711 514.10
6GK1704-5CW12-0AA05S1SIMATIC NET SOFTNET-PB S7 V12 SW F. S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTAL- LATION; R-SW, SW + ELECTR. MAN ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES (G,E); CLASS A; FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP5612/CP5622/CP5711 514.10
6GK1704-5CW71-3AA05S1SIMATIC NET PB SOFTNET-S7/2008, ПО ДЛЯ S7-КОММ. ВКЛЮЧАЯ FDL С OPC-СЕРВЕРОМ И NCM PC, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-НОСИТЕЛЕSTICK, CLASS A 2-ЯЗЫКА (G,E); ДЛЯ 32БИТ WIN XP PRO, WIN VISTA ULT./BUS. 514.10
6GK1704-5CW80-3AA05S1SIMATIC NET PROFIBUS SOFTNET-S7 V8.0 SW F. S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES(G,E); CLASS A; FOR 32BIT WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR CP5512/CP5621/CP5611INT., CP5611A2/CP5711 514.10
6GK1704-5DW00-3AE05S1SIMATIC NET PB SOFTNET-DP, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ PROFIBUS DP-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP P 132.50
6GK1704-5DW00-3AE15S1SIMATIC NET PB SOFTNET-DP, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ PROFIBUS DP-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИ 132.50
6GK1704-5DW00-3AL05S1SIMATIC NET PB SOFTNET-DP, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5DW08-2AA05S1SIMATIC NET SOFTNET-PB DP V8.2; SW FOR PROFIBUS DP INCL. FDL, W. OPC-SERVER AND NCM PC;R-SW, LICENSE FOR 1 INSTALLATION; SW + ELECTR. MANUAL ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR CP5512/CP5711 CP5611A2/CP5621/CP5711 389.02
6GK1704-5DW12-0AA05S1SIMATIC NET SOFTNET-PB DP V12; SW FOR PROFIBUS DP INCL. FDL, W. OPC-SERVER AND CONF. SW; R-SW, LICENSE F.1 INSTALLATION; SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP5612/CP5622/CP5711 389.02
6GK1704-5DW71-3AA05S1SIMATIC NET PB SOFTNET-DP/2008 CD С ПРОГР. ОБЕСП. ДЛЯ PROFIBUS-DP, FDL, OPC-СЕРВЕР И NCM PC, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WINDOWS XPPRO, VISTA ULITMATE/BUS 389.02
6GK1704-5DW80-3AA05S1SIMATIC NET PB SOFTNET-DP V8.0; SW FOR PROFIBUS DP INCL. FDL, WITH OPC-SERVER A. NCM PC;R-SW, LICENSE F.1 INSTALLATION; SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(G,E); FOR 32BIT WINDOWS 7 PROFESSIONAL/ULTIMATE FOR CP5512/CP5611INTERNAL/ CP5611A2/CP5621/CP5711 389.02
6GK1704-5SW00-3AE05S1SIMATIC NET PB SOFTNET-DP-SLAVE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ DP-SLAVE-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN X 121.90
6GK1704-5SW00-3AE15S1SIMATIC NET PB SOFTNET-DP-SLAVE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0,V6.1,V6.2 И EDITION 2005, ПО ДЛЯ DP-SLAVE-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32 121.90
6GK1704-5SW00-3AL05S1SIMATIC NET PB SOFTNET-DP-SLAVE, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 345.56
6GK1704-5SW08-2AA05S1SIMATIC NET SOFTNET-PB DP-SLAVE V8.2; SW FOR DP-SLAVE WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F. 1 INSTALLATION R-SW, SW+ ELECTR. MAN. ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(D,E);FOR WINDOWS 7 PROFESSIONAL/ULTIMATE, SERVER 2008 R2 FOR CP5512/CP5711 CP5611A2/CP5621 200.34
6GK1704-5SW12-0AA05S1SIMATIC NET SOFTNET-PB DP-SLAVE V12; SW FOR DP-SLAVE WITH OPC-SERVER AND CONF. SW; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP5612/CP5622/CP5711 200.34
6GK1704-5SW71-3AA05S1SIMATIC NET PB SOFTNET-DP-SLAVE/2008 CD С ПРОГР. ОБЕСП. ДЛЯ DP-SLAVE, OPC-СЕРВЕР И NCM PC, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, 2-ЯЗЫКА (Н, А); ДЛЯ 32БИТ WINDOWS XPPRO, VISTA ULITMATE/BUSIN 200.34
6GK1704-5SW80-3AA05S1SIMATIC NET PB SOFTNET-DP-SLAVE V8.0; SW FOR DP-SLAVE WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(G,E); FOR 32BIT WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR CP5512/CP5611INTERNAL/ CP5611A2/CP5621 200.34
6GK1706-5CW12-0AA05S1SIMATIC NET PB S7 OPC REDUNDANCY V12 F. CP5612/CP5622/CP5711/CP5603/ CP5623/CP5624/CP5613A2/CP5614A2 REDUNDANTE OPC-SERVER SW PAIR FOR PB SW S7-PRODUCTS SINGLE LIC. F.2 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G, E); FOR WINDOWS SERVER 2008 R2 1335.60
