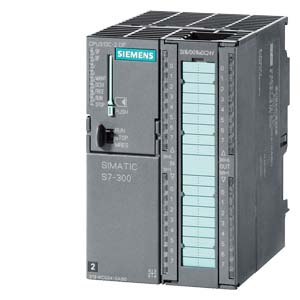

6ES7313-6CG04-0AB0

CPU313C-2DP

Версия продукта

Версия аппаратуры

01

Версия операционной системы

V3.3

Необходимое программное обеспечение

STEP 7 от V5.5 SP1 или STEP 7 от V5.3 SP2 и выше с обновлением HSP 203

Цепь питания

Напряжение питания:

=24 В (=20.4 ... 28.8 В)

Потребляемый ток:

• номинальное значение

800 мА

• без нагрузки, типовое значение

110 мА

Импульсный ток включения, типовое значение

5 А

I²t

0.7 A²·с

Потери мощности, типовое значение

9 Вт

Память

Рабочая память, RAM:

• встроенная

128 Кбайт; для программы и данных

• расширение

Нет

• энергонезависимая память для сохранения блоков данных

64 Кбайт

Загружаемая память:

• съемная микрокарта памяти (MMC)

Есть

• емкость MMC, не более

8 Мбайт

• время хранения информации в ММС, не менее

10 лет

Сохранение данных при перебоях в питании контроллера:

Есть, необслуживаемое, в ММС

• без батареи

Есть; программа и данные

Программные блоки CPU

Общее количество

1024 (DB, FB, FC). Максимальное количество загружаемых блоков может быть снижено за счет использования ММС

Блоки данных DB:

• количество, не более

1024; диапазон номеров: 1 ... 16000

• размер, не более

64 Кбайт

Функциональные блоки FB:

• количество, не более

1024; диапазон номеров: 0 ... 7999

• размер, не более

64 Кбайт

Функции FC:

• количество, не более

1024; диапазон номеров: 0 ... 7999

• размер, не более

64 Кбайт

Организационные блоки OB:

• размер, не более

64 Кбайт

Глубина вложения блоков

• на приоритетный класс

16

• дополнительно с OB обработки ошибок

4

Время выполнения

Операций с битами, не менее

0.07 мкс

Операций со словами, не менее

0.15 мкс

Арифметических операций с фиксированной точкой, не менее

0.2 мкс

Арифметических операций с плавающей точкой, не менее

0.72 мкс

Таймеры и счетчики

S7 счетчики:

• количество

256

• сохраняющие состояния при перебоях в питании контроллера

C0 ... C255, настраивается

• по умолчанию

C0 ... C7

• диапазон счета

0 ... 999, настраивается

IEC счетчики:

Есть

• тип

SFB

S7 таймеры:

• количество

256

• сохраняющие состояния при перебоях в питании контроллера

T0 ... T255, настраивается

• по умолчанию

Нет

• диапазоны выдержек времени

10 мс ... 9990 с, настраивается

IEC таймеры:

Есть

• тип

SFB

Область памяти данных

Энергонезависимая область памяти

64 Кбайт

Флаги:

• количество, не более

256 байт

• сохраняющие состояния при перебоях в питании контроллера

Есть; MB 0 ... MB 255, настраивается

• по умолчанию

MB 0 ... MB 15

• количество тактовых битов

8; 1 байт памяти

Блоки данных:

• сохраняющие состояния при перебоях в питании контроллера

Есть; настраивается через свойства DB

• по умолчанию

Есть

Локальные данные:

• на приоритетный класс, не более

32 Кбайт, до 2048 байт на блок

Адресное пространство

Адресное пространство ввода/ вывода:

• для входов

2048 байт

• для выходов

2048 байт

• из них в системе распределенного ввода/ вывода

• для входов

2030 байт

• для выходов

2030 байт

Область отображения процесса:

• для входов, настраивается, не более

2048 байт

• для выходов, настраивается, не более

2048 байт

• для входов, по умолчанию

128 байт

• для выходов, по умолчанию

128 байт

• адреса встроенных каналов ввода/ вывода, заданные по умолчанию:

• дискретные входы

124.0 ... 125.7

• дискретные выходы

124.0 ... 125.7

Количество дискретных каналов:

• ввода, встроенные

16

• вывода, встроенные

16

• ввода, не более

16256

• вывода, не более

16256

• ввода в системе локального ввода/ вывода, не более

1008

• вывода в системе локального ввода/ вывода, не более

1008

Количество аналоговых каналов:

• ввода, встроенные

0

• вывода, встроенные

0

• ввода, не более

1015

• вывода, не более

1015

• ввода в системе локального ввода/ вывода, не более

248

• вывода в системе локального ввода/ вывода, не более

248

Аппаратная конфигурация

Количество базовых стоек, не более

1

Количество стоек расширения, не более

3

Количество модулей на стойку, не более

8; в стойке расширения №3 до 7  модулей (не считая модули блоков питания, центрального процессора и интерфейсные модули)

Количество ведущих DP устройств:

• встроенных

1

• через CP

4

Рекомендуемое количество функциональных и коммуникационных модулей

• FM

8

• CP, PtP

8

• CP, LAN

6

Время

Часы

• аппаратные часы реального времени

Есть

• защита от перебоев в питании и синхронизация

Есть

• отклонение за сутки, не более

10 с, типовое значение 2 с

• запас хода при отключенном питании контроллера

6 недель при 40 °C

Счетчики моточасов:

• количество

1

• диапазон номеров

0

• диапазон счета

0 ... 231 часов (при использовании  SFC 101)

• разрешение

1 час

• сохранение состояний при перебоях в питании контроллера

Есть; необходим перезапуск после каждого рестарта

Синхронизация времени:

• через MPI, ведущее устройство

Есть

• через MPI, ведомое устройство

Есть

• через DP, ведущее устройство

Есть, только для ведомых DP устройств

• через DP, ведомое устройство

Есть

• в системе автоматизации, ведущее устройство

Есть

• в системе автоматизации, ведомое устройство

Нет

Функции S7 сообщений

Количество станций регистрации сообщений, не более

8; зависит от количества сконфигурированных соединений для PG/OP и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков Alarm-S, одновременно находящихся в активном состоянии, не более

300

Функции тестирования и отладки

Мониторинг/ модификация:

• переменные

Входы, выходы, биты памяти, блоки данных, таймеры, счетчики

• количество переменных, не более

30

• из них для мониторинга, не более

30

• из них для модификации, не более

14

Принудительная установка:

• переменные

Входы, выходы

• количество переменных, не более

10

Блок состояний

Есть, одновременное использование до 2 блоков

Пошаговое выполнение программы

Есть

Количество точек прерывания

4

Буфер диагностических сообщений

• емкость, записей, не более

500, не настраивается

• количество энергонезависимых записей

100 последних записей

• количество считываемых записей в режиме RUN

10 ... 499, настраивается

• по умолчанию

10

Коммуникационные функции

PG/OP функции связи

Есть

Маршрутизация параметров настройки

Нет

Обмен пакетами глобальных данных (GD):

Есть

• количество сквозных пакетов GD, не более

8

• количество пакетов GD, не более

8

• передаваемых, не более

8

• принимаемых, не более

8

• размер пакета глобальных данных, не более

22 байт

• размер консистентного пакета глобальных данных, не более

22 байт

Базовые функции S7 связи:

Есть

• объем данных пользователя на задание, не более

76 байт

• объем консистентных данных пользователя на задание, не более

76 байт: 76 байт (с X_SEND или X_RCV), 64 байт (с X_PUT или X_GET в режиме сервера)

S7 функции связи:

Есть

• в режиме S7 сервера

Есть

• в режиме S7 клиента

Есть, через CP и загружаемый FB

• объем данных пользователя на задание, не более

180 байт (с PUT/GET)

• объем консистентных данных пользователя на задание, не более

240 байт в режиме S7 сервера

Функции S5-совместимой связи

Есть; через CP и загружаемые FC

Количество соединений для S7 маршрутизации, не более

4

1-й интерфейс

Тип интерфейса

Встроенный интерфейс RS 485/ MPI

Физический уровень

RS 485

Гальваническое разделение цепей

Нет

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции

• MPI

Есть

• ведущее DP устройство

Нет

• ведомое DP устройство

Нет

• PtP

Нет

MPI:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• обмен пакетами глобальных данных

Есть

• базовые функции S7 связи

Есть

• S7 функции связи

Есть

• работа в режиме S7 клиента

Нет, только через CP и загружаемые FB

• работа в режиме S7 сервера

Есть, только односторонние соединения

• скорость обмена данными, не более

187.5 Кбит/с

2-й интерфейс

Тип интерфейса

Встроенный интерфейс RS 485

Физический уровень

RS 485

Изоляция

Есть

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции

• MPI

Нет

• ведущее DP устройство

Есть

• ведомое DP устройство

Есть

• контроллер PROFINET IO

Нет

• PROFINET CBA

Нет

• PtP

Нет

Ведущее DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Есть, только I блоки

• S7 функции связи

Есть

• работа в режиме S7 клиента

Нет

• работа в режиме S7 сервера

Есть, только односторонние соединения

• поддержка функции равного удаления

Есть

• изохронный режим

Нет

• SYNC/FREEZE

Есть

• активация/ деактивация ведомых DP устройств

Есть, одновременная активация/ деактивация до 8 ведомых DP устройств

• непосредственный обмен данными между ведомыми DP устройствами

Есть, как клиент

• DPV1

Есть

• скорость обмена данными, не более

12 Мбит/с

• количество ведомых DP устройств, не более

124

• адресное  пространство:

• ввода, не более

2 Кбайт

• вывода, не более

2 Кбайт

• объем полезных данных на ведомое DP устройство:

• для ввода, не более.

244 байт

• для вывода, не более

244 байт

Ведомое DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Нет

• работа в режиме S7 клиента

Нет

• работа в режиме S7 сервера

Есть, только односторонние соединения

• непосредственный обмен данными между ведомыми устройствами

Есть

• DPV1

Нет

• GSD файл

http://www.siemens.com/profibus-gsd

• скорость обмена данными, не более

12 Мбит/с

• автоматическое определение скорости обмена данными в сети

Есть, только при пассивном состоянии интерфейса

• память приемопередатчика:

• для входов

244 байт

• для выходов

244 байт

• количество адресных областей, не более

32

• объем полезных данных на адресную область, не более

32 байт

CPU/ программирование

Программное обеспечение конфигурирования:

• STEP 7

STEP 7 от V5.5 SP1 или STEP 7 от V5.3 SP2 с обновлением HSP 203

• STEP 7 Lite

Нет

Языки программирования

• LAD

Есть

• FBD

Есть

• STL

Есть

• SCL

Есть

• CFC

Есть

• GRAPH

Есть

• HiGraph®

Есть

Набор команд

Смотри список инструкций

Глубина вложения скобок

8

Системные функции (SFC)

Смотри список инструкций

Системные функциональные блоки (SFB)

Смотри список инструкций

Защита ноу-хау:

• парольная защита программы пользователя

Есть

• кодирование программных блоков

Есть, с S7 блоком Privacy

Дискретные входы

Количество входов

16

• из них используется технологическими функциями

12

Входная характеристика по IEC 1131

Типа 1

Количество одновременно опрашиваемых входов:

• горизонтальная установка

• до 40 °C, не более

16

• до 60 °C, не более

8

• вертикальная установка, до 40 °C, не более

8

Входное напряжение

• номинальное значение

=24 В

• сигнала низкого уровня

-3 ... +5 В

• сигнала высокого уровня

15 ... 30 В

Входной ток сигнала высокого уровня, типовое значение

8 мА

Задержка распространения входного сигнала при номинальном входном напряжении

• для стандартных входов

• настройка

Есть; 0.1 / 0.3 / 3 / 15 мс

• номинальное значение

16 мкс

• для входов счета/ технологических функций

• время переключения от низкого к высокому уровню, не более

8 мкс

Длина кабеля, не более

• экранированного

1 000 м; 100 м для входов технологических функций при максимальной частоте следования сигналов

• обычного

600 м; не используется для входов технологических функций

Дискретные выходы

Количество выходов

16

• из них импульсных

3

Защита от коротких замыканий

Есть; тактируемая, электронная

• порог срабатывания, типовое значение

1 A

Ограничение коммутационных перенапряжений

UL+ - 48 В

Ламповая нагрузка, не более

5 Вт

Подключение дискретного входа в качестве нагрузки

Возможно

Выходное напряжение

• сигнала высокого уровня, не менее

UL+ - 0.8 В

Выходной ток

• сигнала высокого уровня, номинальное значение

500 мА

• сигнала высокого уровня, допустимый диапазон изменений

5 мА ... 0.6 А

• сигнала низкого уровня, не более

0.5 мА

Параллельное включение двух выходов

• для увеличения выходной мощности

Нет

• для резервированного управления нагрузкой

Есть для стандартных выходов, нет для выходов технологических функций

Частота переключения выходов, не более

• при активной нагрузке

100 Гц

• при индуктивной нагрузке

0.5 Гц

• при ламповой нагрузке

100 Гц

• для импульсных выходов при активной нагрузке

2.5 кГц

Суммарный ток одной группы выходов

• горизонтальная установка

• до 40 °C, не более

3 A

• до 60 °C, не более

2 A

• вертикальная установка

• до 40 °C, не более

2 A

Сопротивление нагрузки

48 Ом ... 4 кОм

Длина кабеля, не более

• экранированного

1000 м

• обычного

600 м

Датчики

2-проводное подключение датиков BERO:

Есть

• допустимый установившийся ток, не более

1.5 мА

Встроенные функции

Количество счетчиков

3; (смотри руководство по технологическим функциям)

Частота следования импульсов, не более

30 кГц

Измерение частоты

Есть

Управление позиционированием

Есть

ПИД регулирование

Есть

Количество импульсных выходов

3; ШИМ, до 2.5 кГц (смотри руководство по технологическим функциям)

Частота следования выходных импульсов, не более

2.5 кГц

Гальваническое разделение цепей

Изоляция, дискретные входы:

• изоляция

Есть

• между различными каналами

Нет

• между каналами и внутренней шиной

Есть

Изоляция, дискретные выходы:

• изоляция

Есть

• между группами каналов

Есть

• количество каналов в группе

8

• между каналами и внутренней шиной

Есть

Допустимая разность потенциалов

Между различными цепями

=75 В/ ~60 В

Изоляция

Испытательное напряжение изоляции

=600 В

Условия эксплуатации

Диапазон рабочих температур

0...60 °C

Конструкция

Степень защиты корпуса

IP20

Подключение внешних цепей

Через один 40-полюсный фронтальный соединитель, заказывается отдельно

Габариты (Шх Вх Г) в мм

80х 125х 130

Масса, приблизительно

500 г
