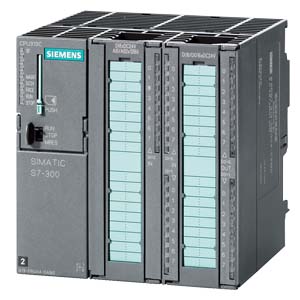

6ES7313-5BG04-0AB0

CPU313C

Версия продукта

Версия аппаратуры

01

Версия операционной системы

V3.3

Необходимое программное обеспечение

STEP 7 от V5.5 SP1 или STEP 7 от V5.3 SP2 и выше с обновлением HSP 203

Цепь питания

Напряжение питания:

=24 В (=20.4 ... 28.8 В)

Потребляемый ток:

• номинальное значение

650 мА

• без нагрузки, типовое значение

150 мА

Импульсный ток включения, типовое значение

5 А

I²t

0.7 A²·с

Потери мощности, типовое значение

12 Вт

Память

Рабочая память, RAM:

• встроенная

128 Кбайт; для программы и данных

• расширение

Нет

• энергонезависимая память для сохранения блоков данных

64 Кбайт

Загружаемая память:

• съемная микрокарта памяти (MMC)

Есть

• емкость MMC, не более

8 Мбайт

• время хранения информации в ММС, не менее

10 лет

Сохранение данных при перебоях в питании контроллера:

Есть, необслуживаемое, в ММС

• без батареи

Есть; программа и данные

Программные блоки CPU

Общее количество

1024 (DB, FB, FC). Максимальное количество загружаемых блоков может быть снижено за счет использования ММС

Блоки данных DB:

• количество, не более

1024; диапазон номеров: 1 ... 16000

• размер, не более

64 Кбайт

Функциональные блоки FB:

• количество, не более

1024; диапазон номеров: 0 ... 7999

• размер, не более

64 Кбайт

Функции FC:

• количество, не более

1024; диапазон номеров: 0 ... 7999

• размер, не более

64 Кбайт

Организационные блоки OB:

• размер, не более

64 Кбайт

Глубина вложения блоков

• на приоритетный класс

16

• дополнительно с OB обработки ошибок

4

Время выполнения

Операций с битами, не менее

0.07 мкс

Операций со словами, не менее

0.15 мкс

Арифметических операций с фиксированной точкой, не менее

0.2 мкс

Арифметических операций с плавающей точкой, не менее

0.72 мкс

Таймеры и счетчики

S7 счетчики:

• количество

256

• сохраняющие состояния при перебоях в питании контроллера

C0 ... C255, настраивается

• по умолчанию

C0 ... C7

• диапазон счета

0 ... 999, настраивается

IEC счетчики:

Есть

• тип

SFB

S7 таймеры:

• количество

256

• сохраняющие состояния при перебоях в питании контроллера

T0 ... T255, настраивается

• по умолчанию

Нет

• диапазоны выдержек времени

10 мс ... 9990 с, настраивается

IEC таймеры:

Есть

• тип

SFB

Область памяти данных

Энергонезависимая область памяти

64 Кбайт

Флаги:

• количество, не более

256 байт

• сохраняющие состояния при перебоях в питании контроллера

Есть; MB 0 ... MB 255, настраивается

• по умолчанию

MB 0 ... MB 15

• количество тактовых битов

8; 1 байт памяти

Блоки данных:

• сохраняющие состояния при перебоях в питании контроллера

Есть; настраивается через свойства DB

• по умолчанию

Есть

Локальные данные:

• на приоритетный класс, не более

32 Кбайт, до 2048 байт на блок

Адресное пространство

Адресное пространство ввода/ вывода:

• для входов

1024 байт

• для выходов

1024 байт

• из них в системе распределенного ввода/ вывода

• для входов

Нет

• для выходов

Нет

Область отображения процесса:

• для входов, настраивается, не более

1024 байт

• для выходов, настраивается, не более

1024 байт

• для входов, по умолчанию

128 байт

• для выходов, по умолчанию

128 байт

• адреса встроенных каналов ввода/ вывода, заданные по умолчанию:

• дискретные входы

124.0 ... 126.7

• дискретные выходы

124.0 ... 125.7

• аналоговые входы

752 ... 761

• аналоговые выходы

752 ... 755

Количество дискретных каналов:

• ввода, встроенные

24

• вывода, встроенные

16

• ввода, не более

1 016

• вывода, не более

1 008

• ввода в системе локального ввода/ вывода, не более

1 016

• вывода в системе локального ввода/ вывода, не более

1 008

Количество аналоговых каналов:

• ввода, встроенные

5: 4х I/U + 1x R/RTD

• вывода, встроенные

2

• ввода, не более

253

• вывода, не более

250

• ввода в системе локального ввода/ вывода, не более

253

• вывода в системе локального ввода/ вывода, не более

250

Аппаратная конфигурация

Количество базовых стоек, не более

1

Количество стоек расширения, не более

3

Количество модулей на стойку, не более

8; в стойке расширения №3 до 7  модулей (не считая модули блоков питания, центрального процессора и интерфейсные модули)

Количество ведущих DP устройств:

• встроенных

Нет

• через CP

4

Рекомендуемое количество функциональных и коммуникационных модулей

• FM

8

• CP, PtP

8

• CP, LAN

6

Время

Часы

• аппаратные часы реального времени

Есть

• защита от перебоев в питании и синхронизация

Есть

• отклонение за сутки, не более

10 с, типовое значение 2 с

• запас хода при отключенном питании контроллера

6 недель при 40 °C

Счетчики моточасов:

• количество

1

• диапазон номеров

0

• диапазон счета

0 ... 231 часов (при использовании  SFC 101)

• разрешение

1 час

• сохранение состояний при перебоях в питании контроллера

Есть; необходим перезапуск после каждого рестарта

Синхронизация времени:

• через MPI, ведущее устройство

Есть

• через MPI, ведомое устройство

Есть

• в системе автоматизации, ведущее устройство

Есть

• в системе автоматизации, ведомое устройство

Нет

Функции S7 сообщений

Количество станций регистрации сообщений, не более

8; зависит от количества сконфигурированных соединений для PG/OP и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков Alarm-S, одновременно находящихся в активном состоянии, не более

300

Функции тестирования и отладки

Мониторинг/ модификация:

• переменные

Входы, выходы, биты памяти, блоки данных, таймеры, счетчики

• количество переменных, не более

30

• из них для мониторинга, не более

30

• из них для модификации, не более

14

Принудительная установка:

• переменные

Входы, выходы

• количество переменных, не более

10

Блок состояний

Есть, одновременное использование до 2 блоков

Пошаговое выполнение программы

Есть

Количество точек прерывания

4

Буфер диагностических сообщений

• емкость, записей, не более

500, не настраивается

• количество энергонезависимых записей

100 последних записей

• количество считываемых записей в режиме RUN

10 ... 499, настраивается

• по умолчанию

10

Коммуникационные функции

PG/OP функции связи

Есть

Маршрутизация параметров настройки

Нет

Обмен пакетами глобальных данных (GD):

Есть

• количество сквозных пакетов GD, не более

8

• количество пакетов GD, не более

8

• передаваемых, не более

8

• принимаемых, не более

8

• размер пакета глобальных данных, не более

22 байт

• размер консистентного пакета глобальных данных, не более

22 байт

Базовые функции S7 связи:

Есть

• объем данных пользователя на задание, не более

76 байт

• объем консистентных данных пользователя на задание, не более

76 байт: 76 байт (с X_SEND или X_RCV), 64 байт (с X_PUT или X_GET в режиме сервера)

S7 функции связи:

Есть

• в режиме S7 сервера

Есть

• в режиме S7 клиента

Есть, через CP и загружаемый FB

• объем данных пользователя на задание, не более

180 байт (с PUT/GET)

• объем консистентных данных пользователя на задание, не более

240 байт в режиме S7 сервера

Функции S5-совместимой связи

Есть; через CP и загружаемые FC

1-й интерфейс

Тип интерфейса

Встроенный интерфейс RS 485/ MPI

Физический уровень

RS 485

Гальваническое разделение цепей

Нет

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции

• MPI

Есть

• ведущее DP устройство

Нет

• ведомое DP устройство

Нет

• PtP

Нет

MPI:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Нет

• обмен пакетами глобальных данных

Есть

• базовые функции S7 связи

Есть

• S7 функции связи

Есть

• работа в режиме S7 клиента

Нет, только через CP и загружаемые FB

• работа в режиме S7 сервера

Есть

• скорость обмена данными, не более

187.5 Кбит/с

CPU/ программирование

Программное обеспечение конфигурирования:

• STEP 7

STEP 7 от V5.5 SP1 или STEP 7 от V5.3 SP2 с обновлением HSP 203

• STEP 7 Lite

Нет

Языки программирования

• LAD

Есть

• FBD

Есть

• STL

Есть

• SCL

Есть

• CFC

Есть

• GRAPH

Есть

• HiGraph®

Есть

Набор команд

Смотри список инструкций

Глубина вложения скобок

8

Системные функции (SFC)

Смотри список инструкций

Системные функциональные блоки (SFB)

Смотри список инструкций

Защита ноу-хау:

• парольная защита программы пользователя

Есть

• кодирование программных блоков

Есть, с S7 блоком Privacy

Дискретные входы

Количество входов

24

• из них используется технологическими функциями

16

Входная характеристика по IEC 1131

Типа 1

Количество одновременно опрашиваемых входов:

• горизонтальная установка

• до 40 °C, не более

24

• до 60 °C, не более

12

• вертикальная установка, до 40 °C, не более

12

Входное напряжение

• номинальное значение

=24 В

• сигнала низкого уровня

-3 ... +5 В

• сигнала высокого уровня

15 ... 30 В

Входной ток сигнала высокого уровня, типовое значение

8 мА

Задержка распространения входного сигнала при номинальном входном напряжении

• для стандартных входов

• настройка

Есть; 0.1 / 0.3 / 3 / 15 мс

• номинальное значение

3 мс

• для входов счета/ технологических функций

• время переключения от низкого к высокому уровню, не более

8 мкс

Длина кабеля, не более

• экранированного

1 000 м; 50 м для входов технологических функций при максимальной частоте следования сигналов

• обычного

600 м; не используется для входов технологических функций

Дискретные выходы

Количество выходов

16

• из них импульсных

4

Защита от коротких замыканий

Есть; тактируемая, электронная

• порог срабатывания, типовое значение

1 A

Ограничение коммутационных перенапряжений

UL+ - 48 В

Ламповая нагрузка, не более

5 Вт

Подключение дискретного входа в качестве нагрузки

Возможно

Выходное напряжение

• сигнала высокого уровня, не менее

UL+ - 0.8 В

Выходной ток

• сигнала высокого уровня, номинальное значение

500 мА

• сигнала высокого уровня, допустимый диапазон изменений

5 мА ... 0.6 А

• сигнала низкого уровня, не более

0.5 мА

Параллельное включение двух выходов

• для увеличения выходной мощности

Нет

• для резервированного управления нагрузкой

Есть для стандартных выходов, нет для выходов технологических функций

Частота переключения выходов, не более

• при активной нагрузке

100 Гц

• при индуктивной нагрузке

0.5 Гц

• при ламповой нагрузке

100 Гц

• для импульсных выходов при активной нагрузке

2.5 кГц

Суммарный ток одной группы выходов

• горизонтальная установка

• до 40 °C, не более

3 A

• до 60 °C, не более

2 A

• вертикальная установка

• до 40 °C, не более

2 A

Сопротивление нагрузки

48 Ом ... 4 кОм

Длина кабеля, не более

• экранированного

1000 м

• обычного

600 м

Аналоговые входы

Количество входов для измерения напряжения/ силы тока

4

Количество входов для измерения сопротивления/ температуры

1

Допустимое входное напряжение для входов измерения силы тока, не более

5 В, постоянно

Допустимое входное напряжение для входов измерения напряжения, не более

30 В, постоянно

Допустимый входной ток для входов измерения напряжения

0.5 мА, постоянно

Допустимый входной ток для входов измерения силы тока

50 мА, постоянно

Выбор единиц измерения температуры

Есть; градусы Цельсия/ Фаренгейта/ Кельвина

Диапазоны измерений/ входное сопротивление канала:

• сигналы напряжения

Есть: ±10 В/ 100 кОм; 0...10 В/ 100 кОм

• сигналы силы тока

Есть: ±20 мА/ 100 Ом; 0...20 мА/ 100 Ом; 4...20 мА/ 100 Ом

• измерение температуры

Есть: Pt100/ 10 МОм

• измерение сопротивления:

Есть: 0...600 Ом/ 10 МОм

• напряжение без нагрузки, типовое значение

3.3 В

• измерительный ток, типовое значение

1.25 мА

Линеаризация характеристик

Есть, настраиваемая, программная

Температурная компенсация

Нет

Длина экранированного кабеля, не более

100 м

Аналоговые выходы

Количество выходов

2

Длина экранированного кабеля, не более

200 м

Защита от коротких замыканий в каналах вывода сигналов напряжения

Есть

• ток срабатывания защиты, не более

55 мА

Напряжение на выходах сигналов силы тока при отсутствии нагрузки, не более

14 В

Диапазоны изменения выходных сигналов:

• сигналы напряжения

0...10 В или ±10 В

• сигналы силы тока

0...20 мА, 4...20 мА или ±20 мА

Подключение нагрузки:

• 2-проводное для каналов вывода сигналов напряжения

Есть; без компенсации сопротивления линии

• 4-проводное для каналов вывода сигналов напряжения

Нет

• 2-проводное для каналов вывода сигналов силы тока

Есть

Параметры нагрузки:

• сопротивление для каналов вывода сигналов напряжения, не менее

1 кОм

• емкость для каналов вывода сигналов напряжения, не более

0.1 мкФ

• сопротивление для каналов вывода сигналов силы тока, не более

300 Ом

• индуктивность для каналов вывода сигналов силы тока, не более

0.1 мГн

Предельно допустимые значения:

• напряжения на выходе по отношению к  MANA

16 В; постоянно

• выходного тока, не более.

50 мА; постоянно

Параметры аналого-цифрового и цифро-аналоговое преобразование

Принцип преобразования

Последовательная апроксимация

Время интегрирования и преобразования/ разрешение на канал

• разрешение с учетом знакового разряда, не более

12 бит

• настраиваемое время интегрирования

Есть; 2.5/ 16.6/ 20 мс

• частота подавления помех

400/ 60/ 50 Гц

• время преобразования на канал

1 мс

• постоянная времени входного фильтра

0.38 мс

• базовое время обработки в модуле (все каналы)

1 мс

Время установки выходного сигнала:

• при активной нагрузке

0.6 мс

• при емкостной нагрузке

1 мс

• при индуктивной нагрузке

0.5 мс

Датчики

Подключение датчиков:

• с выходными сигналами напряжения

Есть

• 2-проводных с выходными сигналами силы тока

Есть; с внешним питанием

• 4-проводных с выходными сигналами силы тока

Есть

• 2-проводных с изменением сопротивления

Есть; без компенсации сопротивления линии

• 3-проводных с изменением сопротивления

Нет

• 4-проводных с изменением сопротивления

Нет

Подключение датчиков BERO

• 2-проводные датчики BERO

Есть

• допустимый установившийся ток, не более

1.5 мА

Точность/ погрешности

Температурная погрешность преобразования по отношению к конечной точке входной шкалы

±0,006 %/K

Перекрестные наводки между входами, не менее

60 дБ

Повторяемость при 25 °C по отношению к конечной точке входной шкалы

±0,06 %

Выходные пульсации по отношению к конечной точке входной шкалы в диапазоне частот от 0 до 50 кГц

±0,1 %

Нелинейность по отношению к конечной точке входной шкалы

±0,15 %

Температурная погрешность преобразования по отношению к конечной точке выходной шкалы

±0,01 %/K

Перекрестные наводки между выходами, не менее

60 дБ

Повторяемость при 25 °C по отношению к конечной точке выходной шкалы

±0,06 %

Рабочая погрешность во всем температурном диапазоне по отношению к конечной точке шкалы

• измерение сигналов напряжения

±1 %

• измерение сигналов силы тока

±1 %

• измерение сопротивления

±5 %

• формирование сигналов напряжения

±1 %

• формирование сигналов силы тока

±1 %

Базовая погрешность (рабочая погрешность при 25 °C) по отношению к конечной точке шкалы

• измерение сигналов напряжения

±0,8 %; нелинейность ±0.06%

• измерение сигналов силы тока

±0,8 %; нелинейность ±0.06%

• измерение сопротивления

±0.8 %; нелинейность ±0.2%

• измерение температуры

±0.8 %

• формирование сигналов напряжения

±0,8 %

• формирование сигналов силы тока

±0,8 %

Подавление помех для частот  f = n x (fl ± 1 %), где fl = частота сигналов помехи

• режим последовательного подавления (пиковое значение сигнала помехи < номинального входного значения), не менее

30 дБ

• подавление синфазных сигналов, не менее

40 дБ

Встроенные функции

Количество счетчиков

3; (смотри руководство по технологическим функциям)

Частота следования импульсов, не более

30 кГц

Измерение частоты

Есть

Управление позиционированием

Нет

ПИД регулирование

Есть

Количество импульсных выходов

3; ШИМ, до 2.5 кГц (смотри руководство по технологическим функциям)

Частота следования выходных импульсов, не более

2.5 кГц

Гальваническое разделение цепей

Изоляция, дискретные входы:

• изоляция

Есть

• между различными каналами

Нет

• между каналами и внутренней шиной

Есть

Изоляция, дискретные выходы:

• изоляция

Есть

• между группами каналов

Есть

• количество каналов в группе

8

• между каналами и внутренней шиной

Есть

Изоляция, аналоговые входы:

• изоляция

Есть; общая для аналоговых входов и выходов

• между различными каналами

Нет

• между каналами и внутренней шиной

Есть

Изоляция, аналоговые выходы

• изоляция

Есть; общая для аналоговых входов и выходов

• между различными каналами

Нет

• между каналами и внутренней шиной

Есть

Допустимая разность потенциалов

Между различными цепями

=75 В/ ~60 В

Между входами и MANA (UCM)

=8 В

Между MANA и MINTERNAL (UISO)

=75 В/ ~60 В

Изоляция

Испытательное напряжение изоляции

=600 В

Условия эксплуатации

Диапазон рабочих температур

0...60 °C

Конструкция

Степень защиты корпуса

IP20

Подключение внешних цепей

Через два 40-полюсных фронтальных соединителя, заказываются отдельно

Габариты (Шх Вх Г) в мм

120х 125х 130

Масса, приблизительно

660 г
