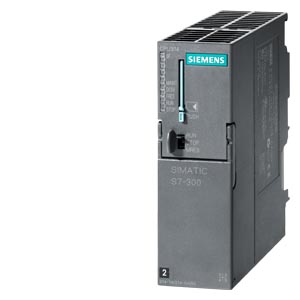

6ES7314-1AG14-0AB0

CPU314

Версия

Версия аппаратуры

01

Версия операционной системы

V3.3

Необходимое программное обеспечение

STEP 7 от V5.5 SP1 и выше или STEP 7 от V5.2 SP1 с обновлением HSP 218

Напряжения питания

Номинальное значение^

=24 В

• допустимый диапазон отклонений

20.4 ... 28.8 В

Рекомендуемая защита в цепи питания

Не менее 2 A

Потребляемый ток

Потребляемый ток, номинальное значение

650 мА

Потребляемый ток, типовое значение

140 мА

Импульсный ток включения, типовое значение

3.5 A

I²t

1 A²·с

Потери мощности

Типовое значение

4 Вт

Память

Рабочая память:

• встроенное

128 Кбайт; для программы и данных

• расширение

Нет

• энергонезависимая память для блоков данных

64 Кбайт

Загружаемая память:

• съемная микрокарта памяти (MMC)

Есть

• емкость MMC, не более

8 Мбайт

• время хранения данных в MMC, не менее

10 лет

Сохранение данных при перебоях в питании контроллера:

• поддержка

Есть; в MMC (необслуживаемое)

• без батареи

Есть; программа и данные

Программные блоки CPU

Блоки данных DB:

• количество, не более

1024; диапазон номеров: 1 ... 16000

• размер, не более

64 Кбайт

Функциональные блоки FB:

• количество, не более

1024; диапазон номеров: 0 ... 7999

• размер, не более

64 Кбайт

Функции FC:

• количество, не более

1024; диапазон номеров: 0 ... 7999

• размер, не более

64 Кбайт

Организационные блоки OB:

• размер, не более

64 Кбайт

Глубина вложения блоков

• на приоритетный класс

16

• дополнительно с OB обработки ошибок

4

Время выполнения

Операций с битами, не менее

0.06 мкс

Операций со словами, не менее

0.12 мкс

Арифметических операций с фиксированной точкой, не менее

0.16 мкс

Арифметических операций с плавающей точкой, не менее

0.59 мкс

Таймеры и счетчики

S7 счетчики

• количество

256

• сохраняющие состояния при перебоях в питании контроллера

Есть, C0 ... C255, настраивается

• по умолчанию

C0 ... C7

• диапазон счета

 0 ... 999, настраивается

IEC счетчики

• наличие

Есть

• тип

SFB

S7 таймеры

• количество

256

• сохраняющие состояния при перебоях в питании контроллера

Есть, 0 ... 255, настраивается

• по умолчанию

Нет

• диапазоны выдержек времени

10 мс ... 9 990 с, настраиваются

IEC таймеры

• наличие

Есть

• тип

SFB

Область памяти данных

Энергонезависимая область памяти данных

64 Кбайт

Флаги

• количество, не более

256 байт

• сохраняющие состояния при перебоях в питании контроллера, настройка

Есть; MB 0 ... MB 255, настраивается

• по умолчанию

MB 0 ... MB 15

• количество тактовых битов

8; 1 байт памяти

Блоки данных

• сохраняющие состояния при перебоях в питании контроллера, настройка

Есть; через свойства DB

• сохраняющие состояния при перебоях в питании контроллера, по умолчанию

Есть

Локальные данные

• на приоритетный класс, не более

32 Кбайт; до 2 Кбайт на блок

Адресное пространство

Адресное пространство ввода/вывода

• общее

1024 байт

• для выходов

1024 байт

Область отображения процесса

• для входов, настройка, не более

1024 байт

• для выходов, настройка, не более

1024 байт

• для входов, по умолчанию

128 байт

• для выходов, по умолчанию

128 байт

Количество дискретных каналов

• ввода

1024

• вывода

1024

• ввода в системе локального ввода/ вывода

1024

• вывода в системе локального ввода/ вывода

1024

Количество аналоговых каналов

• ввода

256

• вывода

256

• ввода в системе локального ввода/ вывода

256

• вывода в системе локального ввода/ вывода

256

Аппаратная конфигурация

Количество базовых стоек, не более

1

Количество стоек расширения, не более

3

Количество стоек на контроллер, не более

4

Количество модулей на стойку, не более

8, не считая модуль блока питания и центрального процессора, а также интерфейсные модули

Количество ведущих DP устройств

• встроенных

0

• через CP

4

Рекомендуемое количество функциональных и коммуникационных модулей

• FM

8

• CP, PtP

8

• CP, LAN

10

Время

Часы

• программные часы реального времени

Есть

• защита от перебоев в питании

Нет

• возможность синхронизации

Есть

• отклонение времени за сутки, не более

10 с; типовое значение: 2 с

Счетчик моточасов

• количество

1

• диапазон номеров

0

• диапазон счета

0 ... 231 часов (при использовании SFC 101)

• разрешение

1 час

• сохранение состояния при перебоях в питании

Есть; необходим перезапуск после каждого рестарта

Синхронизация времени

• через MPI, ведущее устройство

Есть

• через MPI, ведомое устройство

Есть

• в системе автоматизации, ведущее устройство

Есть

• в системе автоматизации, ведомое устройство

Нет

Функции S7 сообщений

Количество станций регистрации сообщений, не более

12; зависит от количества соединений, сконфигурированных для PG/OP и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков Alarm-S, одновременно находящихся в активных состояниях, не более

300

Функции тестирования и отладки

Мониторинг/ модификация

• переменные

Входы, выходы, биты памяти, блоки данных DB, таймеры, счетчики

• количество переменных, не более

30

• из них для мониторинга состояний, не более

30

• из них для модификации, не более

14

Принудительная установка

 Есть

• переменные

Входы, выходы

• количество переменных, не более

10

Блоки состояний

Есть; до 2 одновременно используемых блоков

Пошаговое выполнение программы

Есть

Количество точек прерывания

4

Буфер диагностических сообщений

• количество записей, не более

500

• настройка

Нет

• количество записей, сохраняемых при перебоях в питании

100 последних записей

• количество одновременно считываемых записей в режиме RUN:

• настраивается, не более

499

• по умолчанию

10

Функции мониторинга

Светодиоды состояний

Есть

Коммуникационные функции

PG/OP функции связи

Есть

Маршрутизация параметров настройки

Нет

Обмен пакетами глобальных данных (GD):

Есть

• количество сквозных пакетов GD, не более

8

• общее количество пакетов GD, не более

8

• общее количество передаваемых пакетов GD, не более

8

• общее количество принимаемых пакетов GD, не более

8

• размер пакета глобальных данных, не более

22 байт

• размер консистентного пакета глобальных данных, не более

22 байт

Базовые функции S7 связи:

Есть

• объем данных пользователя на задание, не более

76 байт

• объем консистентных данных пользователя на задание, не более

76 байт; 76 байт (с X_SEND и X_RCV); 64 байта (с X_PUT и X_GET в режиме сервера)

S7 функции связи

Есть

• в режиме S7 сервера

Есть

• в режиме S7 клиента

Есть, через CP и загружаемый FB

• объем данных пользователя на задание, не более

180 байт (с PUT/ GET)

• объем консистентных данных пользователя на задание, не более

240 байт, в режиме S7 сервера

Функции S5-совместимой связи

Есть; через CP и загружаемые FC

1-й интерфейс

Тип интерфейса

Встроенный

Физический уровень

RS 485/ MPI

Гальваническое разделение цепей

Нет

Питание интерфейса (15 ... 30 В), не более

200 мА

Функции:

• MPI

Есть

• ведущее DP устройство

Нет

• ведомое DP устройство

Нет

• PtP соединения

Нет

MPI

• службы

• PG/OP функции связи

Есть

• S7 маршрутизация

Нет

• обмен пакетами глобальных данных

Есть

• базовые функции S7 связи

Есть

• S7 функции связи

Есть, только S7 сервер с односторонними соединениями

• скорость обмена данными, не более

187.5 Кбит/с

Программирование CPU

Языки программирования:

• LAD

Есть

• FBD

Есть

• STL

Есть

• SCL

Есть

• CFC

Нет

• GRAPH

Есть

• HiGraph®

Есть

Набор команд

Смотри список инструкций

Глубина вложения скобок

8

Парольная защита программы пользователя

Есть

Кодирование программных блоков

Есть, с S7 блоком Privacy

Системные функции (SFC)

Смотри список инструкций

Системные функциональные блоки (SFB)

Смотри список инструкций

Условия эксплуатации

Диапазон рабочих температур

0 ... 60 °С

Габариты и масса

Габариты (Шх Вх Г) в мм

40х 125х 130

Масса, приблизительно

280 г
