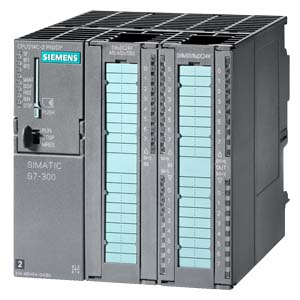

6ES7314-6EH04-0AB0

CPU314C-2PN/DP

Версия продукта

Версия аппаратуры

01

Версия операционной системы

V3.3

Программное обеспечение конфигурирования

STEP 7 от V5.5 SP1 и выше с обновлением HSP191

Напряжение питания

Номинальное напряжение питания

=24 В

Потребляемый ток, номинальное значение

850 мА

Потребляемый ток без нагрузки, типовое значение

190 мА

Импульсный пусковой ток, типовое значение

5 А

I²t

0.7 A²·с

Потери мощности, типовое значение

14 Вт

Память

Рабочая память:

• встроенная

192 Кбайт

• расширение

Нет

• объем энергонезависимой памяти для сохранения данных при перебоях в питании контроллера

64 Кбайт

Загружаемая память:

• съемный носитель (MMC)

Есть

• емкость MMC, не более

8 Мбайт

Необслуживаемое сохранение данных:

• по умолчанию

Есть; в MMC (необслуживаемое)

• без буферной батареи

Есть; программа и данные

Блоки CPU:

Блоки данных (DB):

• количество, не более

1 024; диапазон номеров: 1 ... 16000

• размер, не более

64 Кбайт

Функциональные блоки (FB):

• количество, не более

1 024; диапазон номеров: 0 ... 7999

• размер, не более

64 Кбайт

Функции (FC):

• количество, не более

1 024; диапазон номеров: 0 to 7999

• размер, не более

64 Кбайт

Организационные блоки (OB):

• размер, не более

64 Кбайт

Глубина вложения блоков:

• на приоритетный класс

16

• дополнительно с OB обработки ошибок

4

Время выполнения

Операций с битами, не менее

0.06 мкс

Операций со словами, не менее

0.12 мкс

Арифметических операций с фиксированной точкой, не менее

0.16 мкс

Арифметических операций с плавающей точкой, не менее

0.59 мкс

Счетчики и таймеры

S7 счетчики:

• количество

256

• сохраняющие состояния при перебоях в питании

• настройка

Есть, 0 ... 255

• диапазон счета

• настройка

Есть, 0 ... 999

IEC счетчики:

• наличие

Есть

• тип

SFB

S7 таймеры:

• количество

256

• сохраняющие состояния при перебоях в питании

• настройка

Есть, 0 ... 255

• по умолчанию

Нет

• диапазон выдержек времени

10 мс ... 9 990 с

IEC таймеры:

• наличие

Есть

• тип

SFB

Память данных

Энергонезависимая область памяти данных

64 Кбайт

Флаги:

• количество, не более

256 байт

• сохраняющие состояния при перебоях в питании

Есть; MB 0 ... MB 255

• количество тактовых битов

8; 1 байт в памяти

Блоки данных:

• настройка сохранения состояний при перебоях в питании

Есть; через свойство энергонезависимости блока данных

• наличие энергонезависимых блоков по умолчанию

Есть

Локальные данные:

• на приоритетный класс, не более

32 Кбайт; до 2048 байт на блок

Адресное пространство

Адресное пространство ввода/ вывода:

• для входов

2 048 байт

• для выходов

2 048 байт

• из них в системе распределенного ввода/ вывода:

• для входов

2 048 байт

• для выходов

2 048 байт

Область отображения процесса:

• для входов

2 048 байт, настраивается

• для выходов

2 048 байт, настраивается

• для входов, по умолчанию

256 байт

• для выходов, по умолчанию

256 байт

• адреса встроенных каналов, заданные по умолчанию:

• дискретные входы

136.0 ... 138.7

• дискретные выходы

136.0 ... 137.7

• аналоговые входы

800 ... 809

• аналоговые выходы

800 ... 803

Количество областей отображения подпроцессов:

• количество областей, не более

1; с PROFINET IO длина данных пользователя ограничена значением 1600 байт

Дискретные каналы:

• ввода, встроенные

24

• вывода, встроенные

16

• ввода

16 048

• вывода

16 096

• ввода в системе локального ввода/ вывода

1 016

• вывода в системе локального ввода/ вывода

1 008

Аналоговые каналы:

• ввода, встроенные

5, 4x I/U + 1x R/RTD

• вывода, встроенные

2

• ввода

1 006

• вывода

1 007

• ввода в системе локального ввода/ вывода

253

• вывода в системе локального ввода/ вывода

250

Аппаратная конфигурация

Базовых стоек, не более

1

Стоек расширения, не более

3

Общее количество монтажных стоек, не более

4

Количество модулей на монтажную стойку, не более

8; в стойке 3 не более 7 (без учета модулей блоков питания, центрального процессора и интерфейсных модулей)

Количество ведущих DP устройств:

• встроенных

1

• через коммуникационные процессоры

4

Рекомендуемое количество функциональных и коммуникационных модулей на систему, не более:

• функциональных модулей (FM)

8

• коммуникационных процессоров (PtP)

8

• коммуникационных процессоров (LAN)

10

Дата и время

Часы:

• аппаратные часы реального времени

Есть

• защита от перебоев в питании и синхронизация

Есть

• реакция на включение/ отключение питания

Часы продолжают идти после от

• отклонение за сутки, не более

10 с; типовое значение 2 с

Счетчик моточасов:

• количество

1

• номер

0

• диапазон счета

0 ... 231 часов (при использовании SFC 101)

• разрешение

1 час

• защита от перебоев в питании контроллера

Есть; необходим перезапуск после каждого рестарта

Синхронизация времени:

Поддерживается

• через MPI, ведущее устройство

Есть

• через MPI, ведомое устройство

Есть

• через PROFIBUS DP, ведущее устройство

Есть; только для ведомых DP устройств с поддержкой даты и времени

• через PROFIBUS DP, ведомое устройство

Есть

• в контроллере, ведущее устройство

Есть

• в контроллере, ведомое устройство

Есть

• через Ethernet на основе NTP

Есть; клиент

Функции S7 сообщений

Количество станций, регистрирующих сообщения, не более

12; зависит от количества соединений, сконфигурированных для PG/OP функций связи и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков Alarm-S, одновременно находящихся в активном состоянии, не более

300

Функции тестирования и отладки

Отображение состояний/ управление:

• отображение состояний/управление переменными

Есть

• переменные

Входы, выходы, биты памяти, блоки данных, времена, содержимое счетчиков

• количество переменных, не более

30

• из них с отображением состояний, не более

30

• из них с управлением состоянием, не более

14

Принудительная установка:

Есть

• переменные

Входы и выходы

• количество переменных, не более

10

Блоки состояний

Есть; до 2 одновременно используемых блоков

Пошаговое выполнение программы

Есть

Количество точек прерываний

4

Буфер диагностических сообщений:

Есть

• количество записей на буфер, не более

500

• настройка

Нет

• из них с защитой от перебоев в питании

100 последних записей

• количество записей, доступных в режиме RUN, не более

499

• настройка

Есть; от 10 до 499

• по умолчанию

10

Считывание сервисной информации

Есть

Функции мониторинга

Светодиоды индикации состояний

Есть

Коммуникационные функции

PG/OP функции связи

Есть

Маршрутизация параметров настройки

Есть

Обмен пакетами глобальных данных (GD):

• количество сквозных пакетов GD, не более

8

• количество пакетов GD, не более

8

• количество передаваемых пакетов GD, не более

8

• количество принимаемых пакетов GD, не более

8

• размер пакета GD, не более

22 байт

• размер консистентного пакета GD, не более

22 байт

Базовые функции S7 связи:

Есть

• объем данных пользователя на задание, не более

76 байт

• объем консистентных данных пользователя на задание, не более

76 байт: 76 байт (с X_SEND или X_RCV); 64 байт (с X_PUT или X_GET в режиме сервера)

S7 функции связи:

Есть

• в режиме S7 сервера

Есть

• в режиме S7 клиента

Есть, через встроенный интерфейс PROFINET и загружаемый FB или через CP и загружаемый FB

• объем данных пользователя на задание, не более

См. интерактивную помощь STEP 7 (общие параметры SFB/FB и SFC/FC для S7 функций связи)

Функции S5-совместимой связи

Есть, через коммуникационный процессор и загружаемые FC

Web сервер:

Есть

• количество HTTP клиентов

5

• определяемые пользователем web страницы

Есть

Открытый обмен данными через IE:

• TCP/IP:

Есть; через встроенный интерфейс PROFINET и загружаемые FB

• количество соединений, не более

8

• объем данных на соединение типа 01Н, не более

1460 байт

• объем данных на соединение типа 11Н, не более

32768 байт

• поддержка нескольких пассивных соединений на порт

Есть

• ISO-на-TCP (RFC1006):

Есть; через встроенный интерфейс PROFINET и загружаемые FB

• количество соединений, не более

8

• длина данных, не более

32 768 байт

• UDP

Есть; через встроенный интерфейс PROFINET и загружаемые FB

• количество соединений, не более

8

• длина данных, не более

1 472 байт

Количество соединений:

• общее

12

• количество экземпляров, не более

32

• количество соединений для маршрутизации

X1 в режиме MPI: не более 10; X1 в режиме ведущего DP устройства: не более 24; X1 в режиме ведомого DP устройства (только в активном состоянии): не более 14; X2 в режиме PROFINET: не более 24

PROFINET CBA (при заданной коммуникационной нагрузке)

• заданная коммуникационная нагрузка для CPU

50 %

• количество удаленных партнеров по связи

32

• количество функций ведущий/ ведомый

30

• общее количество соединений ведущий/ ведомый

1 000

• объем данных для всех входящих соединений ведущий/ ведомый, не более

4 000 байт

• объем данных для всех исходящих соединений ведущий/ ведомый, не более

4 000 байт

• количество внутренних соединений в приборах и  PROFIBUS соединений

500

• объем данных для всех внутренних соединений приборов и PROFIBUS соединений, не более

4 000 байт

• объем данных на соединение, не более

1 400 байт

• удаленные соединения с асинхронным обменом данными:

• минимальный период следования циклов обмена данными

500 мс

• количество входящих соединений

100

• количество исходящих соединений

100

• объем данных на все входящие соединения, не более

2 000 байт

• объем данных на все исходящие соединения, не более

2 000 байт

• объем данных на соединение, не более

1 400 байт

• удаленные соединения с циклическим обменом данными:

• минимальный период следования циклов обмена данными

10 мс

• количество входящих соединений

200

• количество исходящих соединений

200

• объем данных на все входящие соединения, не более

2 000 байт

• объем данных на все исходящие соединения, не более

2 000 байт

• объем данных на соединение, не более

450 байт

• асинхронный обмен HMI переменными через PROFINET:

• количество станций, регистрирующих HMI переменные (PN OPC/iMap)

3; 2x PN OPC/1x iMap

• время обновления HMI переменных

500 мс

• количество HMI переменных

200

• длина данных на все HMI переменные, не более

2 000 байт

• функции PROFIBUS proxy

 Есть

• количество подключаемых PROFIBUS приборов

16

• объем данных на соединение, не более

240 байт; зависит от типа ведомого устройства

1-й интерфейс

Тип

Встроенный интерфейс RS 485

Физический уровень

RS 485

Изоляция

Есть

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции:

• MPI

Есть

• ведущее DP устройство

Есть

• ведомое DP устройство

Есть

• PtP соединения

Нет

MPI

• службы:

• PG/OP функции связи

Есть

• маршрутизация

Есть

• обмен пакетами глобальных данных

Есть

• базовые функции S7 связи

Есть

• S7 функции связи

Есть

• S7 функции связи в режиме клиента

Нет, только через CP и загружаемые FB

• S7 функции связи в режиме сервера

Есть

• скорость обмена данными, не более

12 Мбит/с

Ведущее DP устройство:

• службы:

• PG/OP функции связи

Есть

• маршрутизация

Есть

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Есть, только I блоки

• S7 функции связи

Есть

• S7 функции связи в режиме клиента

Нет

• S7 функции связи в режиме сервера

Есть

• поддержка режима "равного удаления"

Есть

• изохронный режим

Нет

• SYNC/FREEZE

Есть

• активация/ деактивация ведомых DP устройств

Есть

• количество одновременно активируемых/ деактивируемых ведомых устройств, не более

8

• непосредственный обмен данными между ведомыми устройствами

Есть, как абонент

• DPV1

Есть

• скорость обмена данными, не более

12 Мбит/с

• количество подключаемых ведомых DP устройств, не более.

124

• адресное пространство

• для входов, не более

2 Кбайт

• для выходов, не более

2 Кбайт

• объем данных пользователя на ведомое DP устройство:

• для ввода, не более

244 байт

• для вывода, не более

244 байт

Ведомое DP устройство:

• службы:

• PG/OP функции связи

Есть

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Нет

• S7 функции связи

Есть

• S7 функции связи в режиме клиента

Нет

• S7 функции связи в режиме сервера

Есть; конфигурируются только односторонние соединения

• непосредственный обмен данными между ведомыми устройствами

Есть

• DPV1

Нет

• скорость обмена данными, не более

12 Мбит/с

• память приемопередатчика:

• для ввода

244 байт

• для вывода

244 байт

• количество адресных областей памяти, не более

32

• объем данных пользователя на адресную область памяти, не более

32 байт

2-й интерфейс

Тип

PROFINET

Физический уровень

Ethernet RJ45

Изоляция

Есть

Встроенный коммутатор

Есть

Количество портов

2

Автоматическое определение скорости обмена данными в сети

Есть; 10/100 Мбит/с

Автоматическая настройка на эту скорость

Есть

Автоматическая кроссировка подключаемых кабелей

Есть

Реконфигурирование поврежденных кольцевых структур:

• поддержка

Есть

• типовое время реконфигурирования

200 мс; PROFINET MRP

• количество станций в кольце, не более

50

Поддержка функций изменения IP адресов во время работы

Есть

Функции:

• MPI

Нет

• ведущее DP устройство

Нет

• ведомое DP устройство

Нет

• контроллер PROFINET IO

Есть; допускается одновременная поддержка функций прибора PROFINET IO

• прибор PROFINET IO

Есть; допускается одновременная поддержка функций контроллера PROFINET IO

• PROFINET CBA

Есть

• Web сервер

Есть

• количество HTTP клиентов

5

Контроллер PROFINET IO:

• службы:

• PG/OP функции связи

Есть

• маршрутизация

Есть

• S7 функции связи

Есть; с загружаемыми FB, до 10 конфигурируемых соединений, до 32 экземпляров

• изохронный режим

Есть; OB 61

• открытый обмен данными через IE

Есть; через TCP/IP, ISO на TCP и UDP

• скорость обмена данными, не более

100 Мбит/с

• количество подключаемых приборов ввода-вывода, не более

128

• количество подключаемых приборов ввода-вывода с поддержкой обмена данными в режиме RT, не более

128

• из них в одной линии, не более

128

• количество приборов ввода-вывода с поддержкой обмена данными в режиме IRT с опцией высокой гибкости, не более

128

• из них в одной линии, не более

61

• количество приборов ввода-вывода с поддержкой обмена данными в режиме IRT с опцией высокой производительности, не более

64

• из них в одной линии, не более

64

• поддержка режима IRT

Есть

• поддержка функций общих приборов ввода-вывода

Есть

• поддержка приоритетного запуска приборов ввода-вывода

Есть

• количество приборов, не более

32

• активация/ деактивация приборов ввода-вывода

Есть

• количество одновременно активируемых/ деактивируемых приборов ввода-вывода, не более

8

• поддержка функций замены приборов ввода-вывода во время работы (порт партнера)

Есть

• количество приборов ввода-вывода, не более

8

• замена приборов без носителей данных

Есть

• время обновления данных

250 мкс ... 512 мс (зависит от режимов работы, смотри руководство "S7-300 CPU 31xC and CPU 31x, технические данные)

• адресное пространство:

• ввода, не более

2 Кбайт

• вывода, не более

2 Кбайт

Прибор PROFINET IO:

• службы

• PG/OP функции связи

Есть

• маршрутизация

Есть

• S7 функции связи

Есть; с загружаемыми FB, до 10 конфигурируемых соединений, до 32 экземпляров

• изохронный режим

Нет

• открытый обмен данными через IE

Есть; через TCP/IP, ISO на TCP, UDP

• поддержка режима IRT

Есть

• поддержка протокола PROFIenergy

Есть; с SFB 73 / 74 для поддержки стандартных FB PROFIenergy в интеллектуальном приборе ввода-вывода

• поддержка функций общего прибора ввода-вывода

Есть

• количество контроллеров на один общий прибор ввода-вывода, не более

2

• Память приемопередатчика:

• для ввода, не более

1 440 байт; на контроллер с общим прибором ввода-вывода

• для вывода, не более

1 440 байт; на контроллер с общим прибором ввода-вывода

• субмодули:

• количество, не более

64

• объем данных пользователя на субмодуль, не более

1 024 байт

PROFINET CBA

• асинхронный обмен данными

Есть

• циклический обмен данными

Есть

Открытый обмен данными через IE:

 Есть

• количество соединений, не более

8

• номера локальных портов, используемых со стороны системы

0, 20, 21, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535

• функции контроля активности соединений

Есть

Изохронный режим

Изохронный режим

Есть; только в сети PROFINET

Программирование

Языки программирования:

• STEP 7

Есть; от V5.5 и выше

• LAD

Есть

• FBD

Есть

• STL

Есть

• SCL

Есть

• CFC

Есть

• GRAPH

Есть

• HiGraph®

Есть

Система команд

Смотри список инструкций

Глубина вложения скобок

8

Защита ноу-хау:

• парольная защита программы пользователя

Есть

• кодирование блоков

Есть, с S7 блоком Privacy

Системные функции (SFC)

Смотри список инструкций

Системные функциональные блоки (SFB)

Смотри список инструкций

Дискретные входы

Количество входов

24

• используемых технологическими функциями

16

Количество одновременно опрашиваемых входов:

• горизонтальная установка

• до 40 °C, не более

24

• до 60 °C, не более

12

• вертикальная установка

• до 40 °C, не более

12

• длина кабеля для входов технологических функций:

• экранированного, не более

50 м при максимальной частоте следования импульсов

• обычного не более

не применяется

• длина кабеля для стандартных входов:

• экранированного, не более

1 000 м

• обычного, не более

600 м

Входная характеристика 

По IEC 1131, тип 1

Входное напряжение:

• номинальное значение

=24 В

• сигнала низкого уровня

-3 ... +5 В

• сигнала высокого уровня

15 ... 30 В

Входной ток сигнала высокого уровня, типовое значение

8 мА

Задержка распространения входного сигнала при номинальном значении входного напряжения:

• для стандартных входов:

• настройка

Есть; 0.1 / 0.3 / 3 / 15 мс (Допускается выполнение перенастройки во время выполнения программы. Новые значения вступают в силу после следующего цикла фильтрации сигналов)

• номинальное значение

3 мс

• для счетных входов/ входов технологических функций

• от низкого к высокому уровню, не более

8 мкс; минимальная длительность импульса/ паузы между импульсами

Дискретные выходы

Количество выходов

16

• из них скоростных выходов

4; эти выходы нельзя включать параллельно

Защита от коротких замыканий

Есть; электронная, тактируемая

• ток срабатывания защиты, типовое значение

1 A

Ограничение коммутационных перенапряжений

UL+ - 48 В

Ламповая нагрузка, не более

5 Вт

Подключение дискретного входа в качестве нагрузки

Есть

Выходное напряжение сигнала высокого уровня, не менее

UL+ - 0.8 В

Выходной ток:

• сигнала высокого уровня, номинальное значение

500 мА

• сигнала высокого уровня, допустимый диапазон изменений

5 мА ... 0.6 А

• сигнала низкого уровня, не более

0.5 мА

Параллельное включение двух выходов:

• для увеличения выходной мощности

Нет

• для резервированного управления нагрузкой

Есть

Частота переключения выходов, не более:

• при активной нагрузке

100 Гц

• при индуктивной нагрузке

0.5 Гц

• при ламповой нагрузке

100 Гц

• для скоростных выходов при активной нагрузке

2.5 кГц

Суммарный выходной ток группы выходов:

• горизонтальная установка:

• до 40 °C, не более

3 A

• до 60 °C, не более

2 A

• вертикальная установка

• До 40 °C, не более

2 A

Сопротивление цепи нагрузки

48 Ом ... 4 кОм

Длина кабеля, не более:

• экранированного

1 000 м

• обычного

600 м

Аналоговые входы

Количество входов для измерения сигналов силы тока/ напряжения

4

Количество входов для измерения сопротивления/ температуры

1

Длина экранированного кабеля, не более

100 м

Допустимое напряжение на входе измерения силы тока, не более

5 В; непрерывно

Допустимый ток для входа измерения напряжения, не более

0.5 мА; непрерывно

Единицы измерения температуры

Градусы Цельсия Фаренгейта, Кельвина; настраивается

Диапазоны изменения сигналов напряжения

0 ... 10 В, -10 ... +10 В

Диапазоны изменения сигналов силы тока

0 ... 20 мА, -20 ... +20 мА, 4 ... 20 мА

Измерение температуры

С помощью датчика Pt100

Диапазоны измерения сопротивления

0 ... 600 мА

• измерительный ток, типовое значение

1.25 мА

Максимальное напряжение на входе измерения напряжения

30 В, постоянно

Максимальный ток входа измерения силы тока

50 мА, постоянно

Линеаризация характеристик:

• настройка

Есть, программная

• для термометра сопротивления

Pt 100

Температурная компенсация

Нет

Аналоговые выходы

Количество выходов

2

Длина экранированного кабеля, не более

200 м

Защита выходов напряжения от коротких замыканий

Есть

Ток срабатывания защиты, не более

55 мА

Выходные сигналы напряжения

0 ... 10 В, -10 ... +10 В

Выходные сигналы силы тока

0 ... 20 мА, 4 ... 20 мА, -20 ... +20 мА

Схемы подключения исполнительных устройств:

• 2-проводные для выходов напряжения

Есть; без компенсации сопротивления линии

• 4-проводные для выходов напряжения

Нет

• 2-проводные для выходов силы тока

Есть

Параметры цепи нагрузки:

• активное сопротивление для выхода напряжения, не менее

1 кОм

• емкость для выхода напряжения, не более

0.1 мкФ

• активное сопротивление для выхода силы тока, не более

300 Ом

• индуктивность для выхода силы тока, не более

0.1 мГн

Предельные значения:

• напряжения на выходе по отношению к MANA

16 В; постоянно

• тока

50 мА; постоянно

Аналого-цифровое и цифро-аналоговое преобразование

Принцип измерения

Последовательная аппроксимация

Время интегрирования и преобразования/ разрешение на канал:

• разрешение с учетом знакового разряда, не более

12 бит

• время интегрирования

16.6 / 20 мс, настраивается

• входная частота, не более

400 Гц

• частота подавления помех f1

60 / 50 Гц

• время преобразования на канал

1 мс

• постоянная времени входного фильтра

0.38 мс

• базовое время подготовки данных для всех каналов

1 мс

Время установки выходного сигнала:

• при активной нагрузке

0.6 мс

• при емкостной нагрузке

1 мс

Датчики

Подключаемые датчики:

• с выходными сигналами напряжения

Есть

• с выходными сигналами силы тока по 2-проводной схеме

Есть; с внешним питанием

• с выходными сигналами силы тока по 4-проводной схеме

Есть

• сопротивления с 2-проводной схемой подключения

Есть; без компенсации сопротивления линии

• сопротивления с 3-проводной схемой подключения

Нет

• сопротивления с 4-проводной схемой подключения

Нет

2-проводное подключение датчиков BERO:

Есть

• установившийся ток, не более

1.5 мА

Погрешности преобразования

Температурная погрешность преобразования (по отношению к конечной точке входной шкалы)

± 0,006 %/K

Перекрестные наводки между входами, не менее

60 дБ

Повторяемость в установившемся режиме при 25 °C (по отношению к конечной точке входной шкалы)

± 0,06 %

Выходные пульсации (по отношению к конечной точке выходной шкалы в диапазоне частот 0 ... 50 кГц)

± 0,1 %

Нелинейность (по отношению к конечной точке выходной шкалы)

± 0,15 %

Температурная погрешность преобразования (по отношению к конечной точке выходной шкалы)

± 0,01 %/K

Перекрестные наводки между выходами, не менее

60 дБ

Повторяемость в установившемся режиме при 25 °C (по отношению к конечной точке выходной шкалы)

± 0,06 %

Рабочая погрешность преобразования во всем температурном диапазоне:

• входа напряжения по отношению к конечной точке входной шкалы

± 1 %

• входа силы тока по отношению к конечной точке входной шкалы

± 1 %

• входа измерения сопротивления по отношению к конечной точке входной шкалы

± 1 %

• выхода напряжения по отношению к конечной точке выходной шкалы

± 1 %

• выхода силы тока по отношению к конечной точке выходной шкалы

± 1 %

Базовая погрешность преобразования (рабочая погрешность при 25 °C):

• входа напряжения по отношению к конечной точке входной шкалы

± 0,8 %; нелинейность ± 0.06%

• входа силы тока по отношению к конечной точке входной шкалы

± 0,8 %; нелинейность ± 0.06%

• входа измерения сопротивления по отношению к конечной точке входной шкалы

± 0,8 %; нелинейность ± 0.2%

• входа измерения температуры по отношению к конечной точке входной шкалы

± 0,8 %

• выхода напряжения по отношению к конечной точке выходной шкалы

± 0,8 %

• выхода силы тока по отношению к конечной точке выходной шкалы

± 0,8 %

Подавление помех при частоте f = n x (fl +/- 1%), где fl = частота следования помех

• режим последовательного подавления (пиковое значение помехи < номинального значения входного сигнала), не менее

30 дБ

• подавление синфазных сигналов, не менее

40 дБ

Встроенные функции

Количество счетчиков

4; смотри руководство "Technological Functions"

Частота следования импульсных сигналов, не более

60 кГц

Измерение частоты следования импульсов

Есть

Управление позиционированием

Есть

PID регулятор

Есть

Количество импульсных выходов

4; широтно-импульсная модуляция с частотой до 2.5 кГц (смотри руководство "Technological Functions"l)

Частота следования выходных сигналов, не более

2.5 кГц

Гальваническое разделение цепей

Гальваническое разделение цепей дискретных входов:

• между цепями различных входов

Нет

• между каналами и внутренней шиной

Есть

Гальваническое разделение цепей дискретных выходов:

• между группами каналов

Есть

• количество каналов в группе

8

• между каналами и внутренней шиной

Есть

Гальваническое разделение цепей аналоговых входов:

• между цепями различных каналов

Нет

• между каналами и внутренней шиной

Есть

Гальваническое разделение цепей аналоговых выходов:

• между цепями различных каналов

Нет

• между каналами и внутренней шиной

Есть

Конструкция

Степень защиты корпуса

IP20

Подключение внешних цепей

Через два 40-полюсных фронтальных соединителя, заказываются отдельно

Габариты (Ш х В х Г) в мм

120х 125х 130

Масса

730 г
