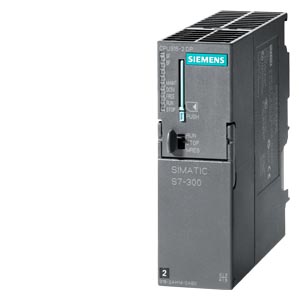

6ES7315-2AH14-0AB0

CPU315-2DP

Версия продукта

Версия аппаратуры

01

Версия операционной системы

V3.3

Сопутствующее программное обеспечение

STEP7 от V5.5 SP1 или STEP7 от V5.2 SP1 с обновлением HSP 218

Напряжения и токи

Внешнее напряжение питания центрального процессора

=24 В

Потребляемый ток:

• номинальное значение

850 мА

• без нагрузки, типовое значение

150 мА

Импульсный ток включения, типовое значение

3.5 А

I2t

1 A2c

Потери мощности, тповое значение

4.5 Вт

Память

Рабочая память:

• встроенная:

256 Кбайт

• расширение

Нет

• энергонезависимая область памяти для сохранения блоков данных

128 Кбайт

Загружаемая память:

• вид

Микрокарта памяти (MMC)

• емкость, не более

8 Мбайт

• сохранение данных в MMC, не менее

10 лет

Сохранение данных при перебоях в питании:

Есть

• без буферной батареи

Есть

Программные блоки CPU

Общее количество блоков

1024 (DB, FB, FC); максимальное количество загружаемых блоков может быть снижено за счет использования MMC

Блоки данных (DB):

• количество, не более

1024; диапазон номеров от 1 до 16000

• размер блока, не более

64 Кбайт

Функциональные блоки (FB):

• количество, не более

1024; диапазон номеров от 0 до 7999

• размер блока, не более

64 Кбайт

Функции (FC):

• количество, не более

1024; диапазон номеров от 0 до 7999

• размер блока, не более

64 Кбайт

Организационные блоки (OB):

• размер блока, не более

64 Кбайт

Глубина вложения блоков:

• на приоритетный класс

16

• дополнительно на OB обработки ошибок

4

Время выполнения, не менее

Логических операций

0.05 мкс

Операций со словами

0.09 мкс

Математических операций с фиксированной точкой

0.12 мкс

Математических операций с плавающей точкой

0.45 мкс

Таймеры/счетчики

S7 счетчики:

• количество

256

• сохраняющие состояния при перебоях в питании контроллера

• настройка

Есть, C0 ... C255

• по умолчанию

C0 ... C7

• диапазон счета

0 ... 999

IEC счетчики:

• наличие

Есть

• тип

SFB

S7 таймеры:

• количество

256

• сохраняющие состояния при перебоях в питании контроллера

• настройка

Есть, T0 ... T255

• по умолчанию

Нет

• диапазон выдержек времени

10 мс ... 9990 с

IEC таймеры:

• наличие

Есть

• тип

SFB

Области памяти данных

Энергонезависимые области памяти, суммарно

128 Кбайт

Флаги:

• общее количество, не более

2 Кбайт

• из них сохраняющие состояния при перебоях в питании контроллера:

Есть, MB0 ... MB2047, настраивается

• по умолчанию

MB0 ... MB15

• количество тактовых битов

8; (1 байт)

Блоки данных (DB):

• настройка свойства энергонезависимости

Есть; в свойствах DB

• по умолчанию

Есть

Объем локальных данных:

• на приоритетный класс, не более

32 Кбайт

• на блок, не более

2 Кбайт

Адресное пространство

Адресное пространство ввода/вывода:

• для входов

2 Кбайт

• для выходов

2 Кбайт

• из них в системе распределенного ввода/вывода:

• для входов

2 Кбайт

• для выходов

2 Кбайт

Область отображения процесса:

• для входов, настраивается

2 Кбайт

• для выходов, настраивается

2 Кбайт

• для входов, по умолчанию

256 байт

• для выходов, по умолчанию

256 байт

Количество подобластей отображение процесса, не более

1

Дискретные каналы:

• ввода

16384

• вывода

16384

• ввода в системе локального ввода/вывода

1024

• ввода в системе локального ввода/вывода

1024

Аналоговые каналы

• ввода

1024

• вывода

1024

• ввода в системе локального ввода/вывода

256

• ввода из них в системе локального ввода/вывода

256

Аппаратная конфигурация

Количество базовых блоков, не более

1

Количество стоек расширения, не более

3

Количество модулей на стойку, не более

8; исключая блок питания, центральный процессор и/ или интерфейсный модуль

Количество ведущих DP устройств, не более:

• встроенных

1

• через коммуникационные процессоры

4

Максимальное количество функциональных модулей и коммуникационных процессоров:

• функциональных модулей (FM)

8

• коммуникационных процессоров  (PtP соединения)

8

• коммуникационных процессоров PROFIBUS и Ethernet

10

Время

Часы реального времени:

• аппаратные часы реального времени

Есть

• буферная батарея и синхронизация

Есть

• отклонение времени за сутки, не более

10 с; типовое значение 2 с

• продолжительность хода часов после отключения питания

6 недель при 40 °C

Счетчики моточасов:

• количество счетчиков

1

• нумерация счетчиков

0

• диапазон счета

0 ... 231 - 1 часов (при использовании SFC 101)

• разрешение

1 час

• сохранение состояний при перебоях в питании контроллера

Есть; необходим перезапуск после каждого рестарта

Синхронизация времени:

Есть

• через MPI, ведущее устройство

Есть

• через MPI, ведомое устройство

Есть

• через DP, ведущее устройство

Есть, только для ведомых DP устройств

• через DP, ведомое устройство

Есть

• в системе автоматизации, ведущее устройство

Есть

• в системе автоматизации, ведомое устройство

Нет

• через Ethernet через NTP

Нет

Функции S7 сообщений

Количество станций, регистрирующих S7 сообщения, не более

16; зависит от количества сконфигурированных соединений для PG/OP- и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков ALARM-S, одновременно находящихся в активных состояниях

300

Функции тестирования и отладки

Мониторинг/модификация переменных:

Есть

• переменные

Входы/ выходы, биты памяти, блоки данных, таймеры, счетчики

• количество переменных, не более

30; из них до 30 для мониторинга и до 14 для модификации

Принудительная установка:

Есть

• переменные

Входы и выходы

• количество переменных, не более

10

Блок состояний

Есть, одновременное использование до 2 блоков

Пошаговое выполнение программы

Есть

Количество точек прерывания программы, не более  

4

Буфер диагностических сообщений:

Есть

• количество записей, не более:

500

• настройка

Нет

• с защитой от перебоев в питании

100 последних записей

• количество одновременно считываемых записей в режиме RUN:

• настраивается

10 ... 499

• по умолчанию

10

Коммуникационные функции

PG/OP функции связи

Есть

Маршрутизация параметров настройки

Есть

Обмен пакетами глобальных данных (GD):

Есть

• количество сквозных пакетов GD, не более

8

• общее количество пакетов GD, не более

8

• количество передаваемых пакетов GD, не более

8

• количество принимаемых пакетов GD, не более

8

• размер пакета GD, не более

22 байт

• размер пакета консистентных GD, не более

22 байт

Базовые функции S7 связи:

Есть

• объем данных пользователя на задание, не более

76 байт

• объем консистентных данных пользователя на задание, не более

76 байт; 76 байт (с X_SEND или X_RCV), 64 байта (с X_PU или X_GET в режиме сервера)

S7 функции связи:

Есть

• в режиме S7 сервера

Есть

• в режиме S7 клиента

Есть, через CP и загружаемый FB

• объем данных пользователя на задание, не более

180 байт, с PUT/ GET

• объем консистентных данных пользователя на задание, не более

240 байт, в режиме сервера

Функции S5-совместимой связи

Есть; через CP и загружаемую FC

Интерфейсы

Интерфейсы

1x MPI +  1x PROFIBUS DP

Количество интерфейсов USB

0

1-й коммуникационный интерфейс

Тип интерфейса

Встроенный

Физический уровень

RS 485/ MPI

Гальваническое разделение цепей

Есть

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции:

• MPI

Есть

• ведущее DP устройство

Нет

• ведомое DP устройство

Нет

• PtP соединения

Нет

MPI:

• сервисы:

• PG/OP функции связи

Есть

• маршрутизация

Есть

• обмен пакетами глобальных данных

Есть

• базовые функции S7 связи

Есть

• S7 функции связи в режиме S7 клиента

Нет, только через CP и загружаемый FB

• S7 функции связи в режиме S7 сервера

Есть, только односторонние соединения

• скорость обмена данными, не более

187.5 Кбит/с

2-й коммуникационный интерфейс

Тип интерфейса

Встроенный

Физический уровень

RS 485/ PROFIBUS DP

Гальваническое разделение цепей

Есть

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции:

• MPI

Нет

• ведущее DP  устройство

Есть

• ведомое DP устройство

Есть

• работа в локальной сети

Нет

Ведущее DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Есть, только I блоки

• S7 функции связи

Есть, только S7 сервер с односторонними соединениями. S7 клиент только через CP и загружаемый FB

• постоянное время цикла шины

Есть

• изохронный режим

Есть, OB 61

• SYNC/FREEZE

Есть

• разрешение/запрет работы ведомых DP устройств

Есть, одновременное разрешение/ запрет работы до 8 ведомых DP устройств

• непосредственный обмен данными между ведомыми устройствами

Есть, как абонент

• DPV1

Есть

• скорость обмена данными, не более

12 Мбит/с

• количество ведомых DP устройств, не более

124

• адресное пространство :

• ввода, не более

2 Кбайт

• вывода, не более

2 Кбайт

• объем данных пользователя на одно ведомое DP устройство, не более:

• на ввод, не более

244 байт

• на вывод, не более

244 байт

Ведомое DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Нет

• S7 функции связи

Есть, только S7 сервер с односторонними соединениями. S7 клиент только через CP и загружаемый FB

• непосредственный обмен данными между ведомыми устройствами

Есть

• DPV1

Нет

• GSD файл

http://www.siemens.de/progibus-gsd

• скорость обмена данными, не более

12 Мбит/с

• автоматическое определение скорости обмена данными в сети

Есть, только при пассивном состоянии интерфейса

• память приемопередатчика:

• для ввода

244 байт

• для вывода

244 байт

• количество адресных областей, не более

32

• объем данных пользователя на адресную область, не более

32 байт

Программирование CPU

Программное обеспечение конфигурирования

STEP7 от V5.5 SP1 или STEP7 от V5.2 SP1 с обновлением HSP 218

Языки программирования:

• LAD

Есть

• FBD

Есть

• STL

Есть

• SCL

Есть

• CFC

Есть

• GRAPH

Есть

• HiGraph

Есть

Набор команд

См. список инструкций

Глубина вложения скобок

8

Системные функции (SFC)

См. список инструкций

Системные функциональные блоки (SFB)

См. список инструкций

Защита ноу-хау:

• парольная защита доступа к программе

Есть

• кодирование блоков

Есть, с S7 блоком Privacy

Габариты и масса

Габариты (Шх Вх Г) в мм

40х 125х 130

Масса, приблизительно

290 г
