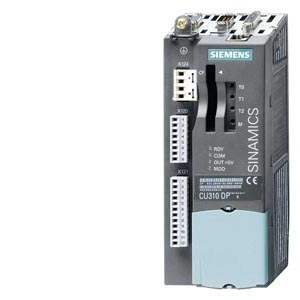

CU310 DP Блок управления CU310 DP обеспечивает связь и функции контроля по обратной/прямой связи для модуля питания. CU310 DP вместе с модулем питания и картой CompactFlash составляют мощный одноосный привод перем. тока с интерфейсом PROFIBUS для управления более высокого уровня.
Дизайн
CU310 DP Блоки контроля CU310 DP в качестве стандартных поддерживают следующие интерфейсы:
- 1 сокет DRIVE-CLiQ для связи с другими устройствами DRIVE-CLiQ, например модулями датчиков или терминалов
- 1 PM IF-интерфейс для связи с модулями питания блокового формата
- 1 интерфейс к основной панели оператора BOP20
- 1 PROFIBUS интерфейс с профилем PROFIdrive V4
- 1 вычислительный контур HTL/TTL
- 4 параметризированных цифровых входа (дифференциальных)
- 4 параметризированный двунаправленных цифровых входов/выходов (недифференциальных)
- 1 последовательный RS232-интерфейс
- 1 слот для карты CompactFlash, на котором хранятся микропрограмма и параметры
- 3 сокета для тестирования и одно базовое заземление для поддержки при вводе в эксплуатацию
- 1 подключение к источнику питания с использованием соединителя источника питания 24 В пост. тока
- 1 PE (защитное заземление) соединение
- 1 вход безопасного останова (Enable Pulses) для управления PM модулями PM340
- 1 вход датчика температуры (KTY84−130 или PTC)
Состояние блока контроля CU310 DP указывается с помощью разноцветных СИДов.
Основная панель оператора BOP20 может также быть передана напрямую на блок управления CU310 DP для диагностики.
Поскольку микропрограмма и параметры хранятся на подключаемой карте CompactFlash, блок управления можно заменить без необходимости в дополнительных средствах.
Интеграция
CU310 DP Блок контроля CU310 DP использует модули питания в блоковом формате с использованием PM IF-интерфейса. В этом случае другие компоненты DRIVE-CLiQ, такие как модули датчиков или терминалов могут быть подключены к сокету DRIVE-CLiQ на блоке управления CU310 DP.
Модули питания в формате для подключения к шасси управляются блоком управления CU310 DP с использованием DRIVE-CLiQ интерфейса. С этим параметром модули датчиков и терминалов должны быть подключены к свободным сокетам DRIVE на блоке питания.
Настройки параметров можно изменить, используя базовую панель оператора BOP20, Панель BOP20 также может быть подключена к блоку управления CU310 DP в рабочем процессе для выполнения процедур диагностики.
Блок управления CU310 DP и другие подключенные компоненты вводятся в эксплуатацию и диагностируются с помощью средства STARTER.
Блок управления CU310 DP взаимодействует с системами правления более высокого уровня с помощью PROFIBUS и профиля PROFIdrive V4, Интегрированные функции безопасности, такие как "Защитный механизм отключения привода“ (= "Безопасное отключение“) должны быть разделены на два канала. Два цифровых входа на блоке управления CU310 DP необходимы для выполнения этой задачи.
Пример подключения CU310 DP Control Unit
Технические данные
CU310 DP | Блок управления CU310 DP | |
|---|---|
| Макс. текущие требования при 24 В пост. тока без учета цифровых выводов и источника DRIVE-CLiQ | 0,35 A для CU 310 DP + 0,5 A для силового модуля PM340 |
| Макс. подключаемые выводы | 2.5 мм2 |
| Макс. защита с предохранителями | 20 A |
| Цифровые входы | 4 цифровых дифференциальных входа4 двунаправленных недифференциальных цифровых входа/выхода |
| -3 … +30 В |
| -3 … +5 В |
| 15 … 30 В |
| 10 мA |
|
|
| 50 μs |
| 100 μs |
|
|
| 5 μs |
| 50 μs |
| 0.5 мм2 |
| Цифровые выходы (постоянная защита от КЗ) | 4 двунаправленных недифференциальных цифровых входа/выхода |
| 24 В DC |
| 500 мA |
| 150 μs |
| 0.5 мм2 |
| Датчики | TTL или HTL (с изменяемыми параметрами) |
| 24 В DC/0.35 A или 5 В DC/0.35 A |
| 300 кГц |
| 100 ... 250 kBaud |
| 30 bit |
|
|
| 100 м (для биполярных сигналов) 3) |
| 100 м (для биполярных сигналов) 300 м (для биполярных сигналов) 3) |
| - Макс. длина кабеля для шифратора приращений SSI | 100 м |
| Потеря мощности | < 20 Вт |
| PE-соединение | На корпусе с болтами M5 |
| Размеры |
|
| 73 мм |
| 183.2 мм |
| 89.6 мм |
| Вес, примерно | 0.95 кг |
| Допуски | cULus (File No.: E164110) |
1) Указанные задержки прохождения сигнала относятся к оборудованию. Фактическое время отклика зависит от временного периода, в который выполняется обработка цифрового входа или выхода.
2)Для использования цифровых выходов внешний источник питания 24 В должен быть подключен к терминалу X124 .
3) Сигнальные кабели сплетены в пары и защищены.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7972-0BA42-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ PROFIBUS ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 15,8 X 54 X 39,5 MM (ШXВXГ), ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С ФУНКЦ. ИЗОЛЯЦИИ, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ PG | 38.90 |
| 6ES7972-0BB42-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ PROFIBUS ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 15,8 X 54 X 39,5 MM (ШXВXГ), ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С ФУНКЦ. ИЗОЛЯЦИИ, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ PG | 50.77 |
| 6SL3066-4CA00-0AA0 | 753 | SINAMICS ЗАГЛУШКА ДЛЯ ЗАЩИТЫ ОТ ПЫЛИ ДЛЯ ПОРТА DRIVE-CLIQ 50 ШТУК | 33.45 |
| 6SL3072-0AA00-0AG0 | 753 | STARTER УТИЛИТА ДЛЯ ПУСКОНАЛАДКИ SINAMICS И MICROMASTER ВЕРСИЯ V4.1 SP2 DVD ДЛЯ WINDOWS 2000 SP3,SP4 И WINDOWS 2003 SERVER SP1 И WINDOWS XP PROF SP1, SP2, SP3 НЕМЕЦКИЙ/АНГЛИЙСКИЙ/ИСПАНСКИЙ/Ф РАНЦУЗСКИЙ И ИТАЛЬЯНСКИЙ | 30.42 |
