Дальность срабатывания 0,6 мм и 1 мм - SIMATIC PXI300

Дальность срабатывания 0,6 мм и 1 мм - SIMATIC PXI300

Технические данные

Класс



IP68

IP68

Расширенный режим (65 V DC)

Число проводов



3

3

3

Исполнение



Ø 4 mm, мини

M 5, мини

M 8

Установка в металл



заподлицо

заподлицо

заподлицо

Расчетное расстояние срабатывания sn



0.6 mm

0.6 mm

1 mm

Материал корпуса



Нержавеющая сталь

Нержавеющая сталь

Нержавеющая сталь

Рабочее напряжение (DC)

V

10 ... 30

10 ... 30

10 ... 65

Потребляемый ток (без нагрузки)I0

mA

≤ 10

≤ 10

≤ 10

Нагрузочная способность Ie

mA

200

200

200

Частота коммутации f

Hz

3000

3000

5000

Точность репродуцированияR

mm

0,01

0,01

0,1

Задержка готовностиtv

ms

8

8

40

Индикация коммутационного состояния



-

-

Желтый светодиод

Меры защиты









  • Подавл. ложн. импульса на включение



  • Защита от кор. замыкания/перегрузки



  • Защита от переполюсовки



  • Защита от обрыва провода



-

-

  • Защита от индуктивных влияний



  • Защита от радиоприборов



Степень защиты



IP68

IP68

IP 67




Чертеж

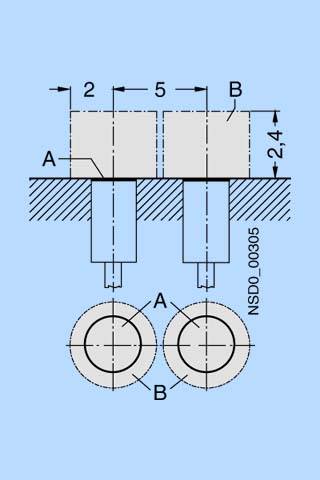

Инструкция по монтажу

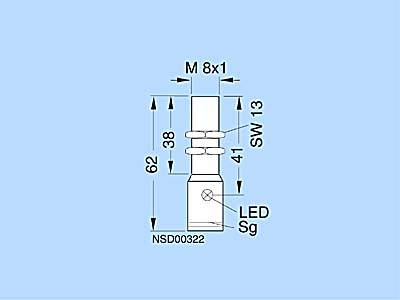

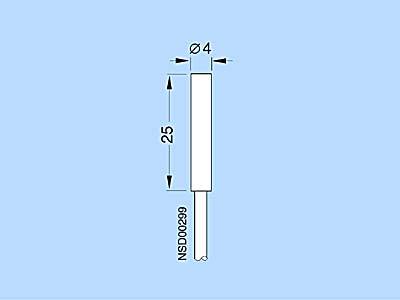

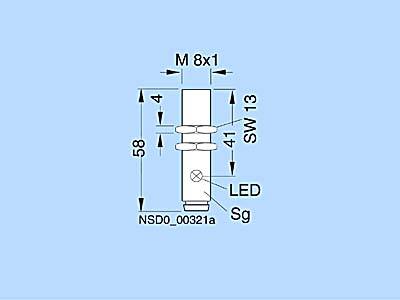

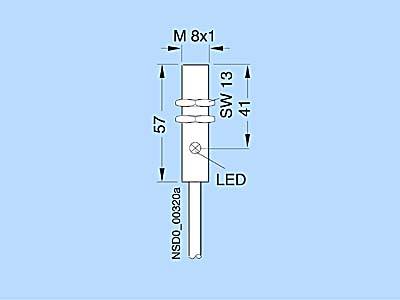

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4600-0AG2





3RG4610-0AG02





3RG4011-.....



3RG4011-0A.00



3RG4011-7A.00



3RG4011-3A.00

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4011-3AA00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...65V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP670.0226 - 8 недель (C)1
3RG4011-3AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...65V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP670.0223 - 5 недель (P)1
3RG4011-7AA00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...65V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, IP670.0196 - 8 недель (C)1
3RG4011-7AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...65V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, IP670.0173 - 5 недель (P)1
3RG4042-6CD00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 60ММ X 80ММ, DC 15...34V, SN=30ММ, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КЛЕМНЫМ ОТСЕКОМ, IP650.2686 - 8 недель (C)1
3RG4043-6CD00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 80ММ X 100ММ, DC 15...34V, SN=40ММ, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КЛЕМНЫМ ОТСЕКОМ, IP650.4254 - 6 недель (B)1
3RG4600-0AG02БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D4ММ, DC 10...30V, SN=0.6ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP680.0353 - 5 недель (A)1
3RG4610-0AG02БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M5, DC 10...30V, SN=0.6ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP680.0373 - 5 недель (A)1
