Дальность срабатывания 0,8 мм - SIMATIC PXI200

Дальность срабатывания 0,8 мм - SIMATIC PXI200

Технические данные

Класс



Стандарт

Стандарт

Стандарт

Число проводов



3

3

3

Исполнение



5 мм × 5 мм

D 4 мм

M5

Установка в металле



Заподлицо

Заподлицо

Заподлицо

Расчетное расстояние срабатывания  sn

мм

0,8

0,8

0,8

Материал корпуса



Латунь, никилированная

Нержавеющая сталь

Нержавеющая сталь

Рабочее напряжение (DC)

В

10 ... 30

10 ... 30

10 ... 30

Потребляемый ток (без нагрузки) I0

мА

≤ 10

≤ 10

≤ 10

Нагрузочная способностьIe

мА

200

200

200

Частота коммутацииf

Гц

5000

5000

5000

Точность репродуцированияR

мм

0,01

0,01

0,01

Задержка готовностиtv

мс

10

8

10

Индикация коммутационного состояния



Желтый светодиод

Желтый светодиод

Желтый светодиод

Меры защиты









Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



-

-

-

Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP 67

IP 67

IP 67

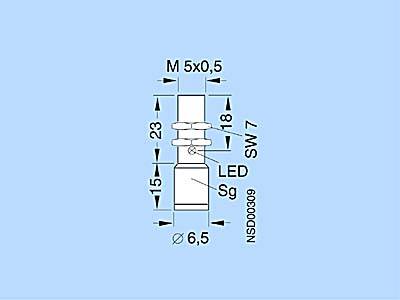

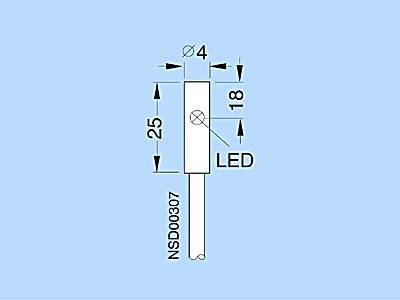

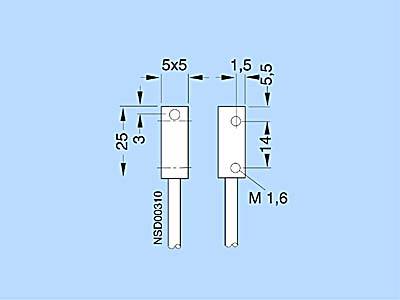

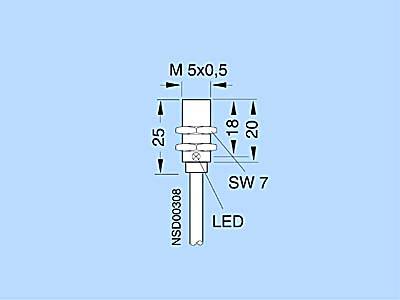

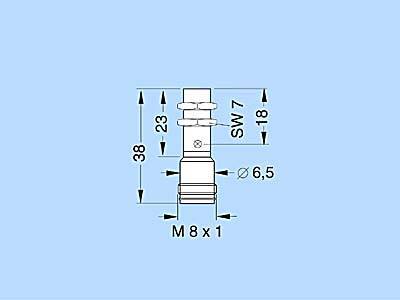

Чертеж

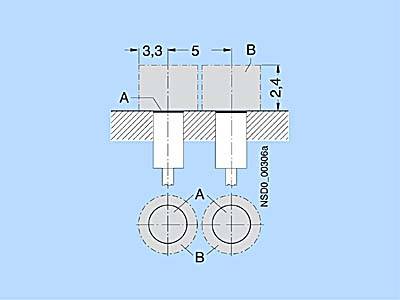

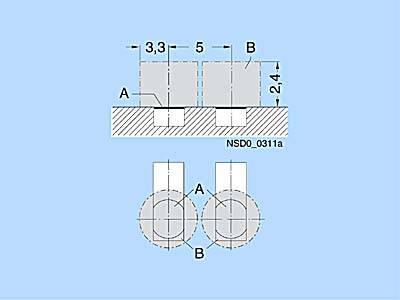

Инструкция по монтажу

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4636-0..00





3RG4600-1AB00, 3RG4200-7AB00

3RG4600-1AB00

3RG4200-7AB00

3RG4610-0..00, 3RG4610-7..00

3RG4610-0..00

3RG4610-7..00

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4200-1AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D4 ММ, DC 10...30V, SN=0.8ММ, НЕ ВЫСТУПАЮЩИЙ, НО, PNP, 200MA, 3-ПРОВОДНЫЙ, СТАЛЬНОЕ ИСПОЛНЕНИЕ, С КАБЕЛЕМ, 2 М, IP670.163 - 5 недель (A)1
3RG4200-7AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D4 ММ, DC 10...30V, SN=0.8ММ, НЕ ВЫСТУПАЮЩИЙ, НО, PNP, 200MA, 3-ПРОВОДНЫЙ, СТАЛЬНОЕ ИСПОЛНЕНИЕ, СО ШТЕКЕРОМ М8, IP670.163 - 5 недель (A)1
3RG4210-0AG00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO М5, DC 10...30V, SN=0.8ММ, НЕ ВЫСТУПАЮЩИЙ, НО, PNP, 200MA, 3-ПРОВОДНЫЙ, СТАЛЬНОЕ ИСПОЛНЕНИЕ, С КАБЕЛЕМ, 2 М, IP670.163 - 5 недель (P)1
3RG4210-7AG00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO М5, DC 10...30V, SN=0.8ММ, НЕ ВЫСТУПАЮЩИЙ, НО, PNP, 200MA, 3-ПРОВОДНЫЙ, СТАЛЬНОЕ ИСПОЛНЕНИЕ, С КОМБИНИРОВАННЫМ ШТЕКЕРОМ 8ММ, IP670.163 - 5 недель (P)1
3RG4236-0AG00SIMATIC PXI210 5MM X 5MM ИНДУКТИВНЫЙ ДАТЧИК, =10...30В , SN=0.8MM, МОНТАЖ ЗАПОДЛИЦО, НО, 200MA, PNP, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, WITH CABLE, 2M, PUR, IP670.0513 - 5 недель (A)1
3RG4610-0GB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M5, DC 10...30V, SN=0.8ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.0353 - 5 недель (A)1
3RG4610-7GB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M5, DC 10...30V, SN=0.8ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, IP670.05по запросу (X)1
3RG4636-0GB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 5ММ X 5ММ, DC 10...30V, SN=0.8ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.027по запросу (X)1
