Дальность срабатывания 1,5 мм - SIMATIC PXI400

Технические данные

Класс



U BERO (без снижающего коэфициента)

Число проводов



3

Исполнение



M 8

Установка в металле



Заподлицо

Расчетное расстояние срабатыванияsn

мм

1,5

Материал корпуса



Нержавеющая сталь

Рабочее напряжение (DC)

В

10 ... 30

Потребляемый ток (без нагрузки)I0

мА

≤ 13

Нагрузочная способность Ie

мА

150

Частота коммутацииf

Гц

< 2000

Точность репродуцирования R

мм

0,16

Задержка готовностиtv

мс

≤ 8

Индикация



Желтый светодиод

Меры защиты





Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



Защита от индуктивных влияний



Сопротивление магнитного поля до 160 mT r.m.s.

Защита от радиоприборов



Степень защиты



IP68




Чертеж

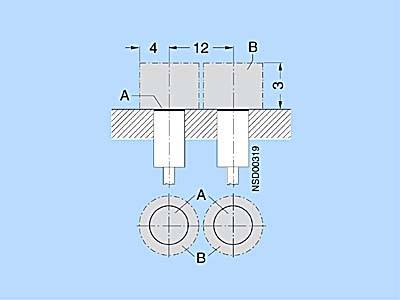

Информация по монтажу

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4611-0.N01, 3RG4611-7.N01, 3RG4611-3.N01

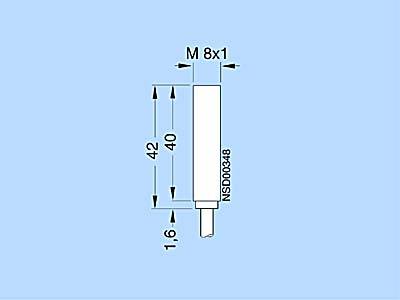

3RG4611-0.N01

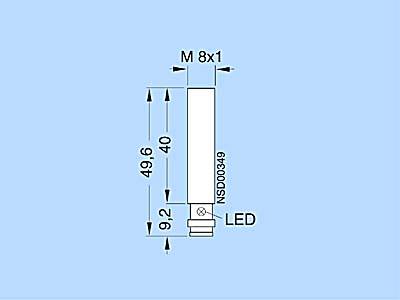

3RG4611-7.N01

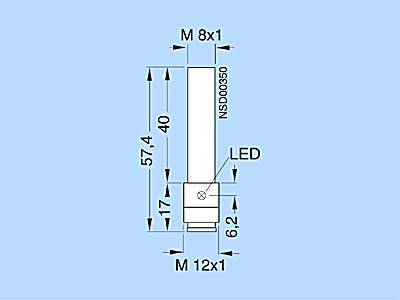

3RG4611-3.N01



Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4611-0AN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...30V, SN=1.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 150MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.058по запросу (D)1
3RG4611-0GN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...30V, SN=1.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 150MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP680.058по запросу (D)1
3RG4611-3AN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...30V, SN=1.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 150MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP670.0236 - 8 недель (C)1
3RG4611-3GN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...30V, SN=1.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 150MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP670.023по запросу (X)1
3RG4611-7AN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...30V, SN=1.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 150MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, IP670.0183 - 5 недель (A)1
3RG4611-7GN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...30V, SN=1.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 150MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, IP670.018по запросу (D)1
