Дальность срабатывания 1 мм - SIMATIC PXI200

Дальность срабатывания 1 мм - SIMATIC PXI200

Технические данные

Класс



Стандартный

Стандартный

Стандартный

Число проводов



3

4

2

Исполнение



M 8

M 8

M8

Установка в металле



Заподлицо

Заподлицо

Заподлицо

Расчетное расстояние срабатывания sn

мм

1

1

1

Материал корпуса



Нержавеющая сталь

Нержавеющая сталь

Нержавеющая сталь

Рабочее напряжение (DC)

В

15 ... 34

10 ... 30

15 ... 34

Потребляемый ток (без нагрузкиI0

мА

≤ 17 (24 В);
≤ 30 (34 В)

≤ 1

≤ 1,5

Нагрузочная способностьIe

мА

200 (≤50 °C);
150 (≤85 °C)

50

25

Частота коммутацииf

Гц

1500

1500

1500

Точность репродуцированияR

мм

0,1

0,1

0,1

Задержка готовностиtv

мс

40

40

40

Индикация коммутационного состояния



Желтый светодиод

Желтый светодиод

Желтый светодиод

Меры защиты









Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



-

Защита от переполюсовки



Защита от обрыва провода



Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP 67

IP 67

IP 67

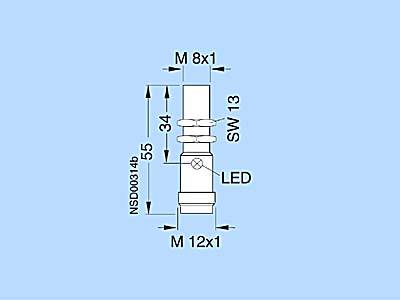

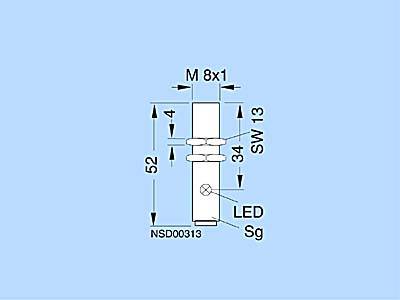

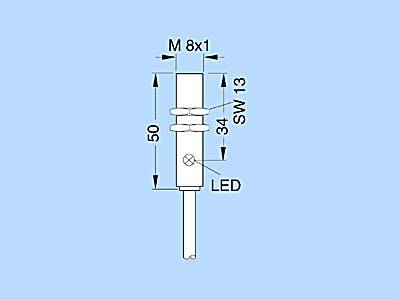

Чертеж

Инструкция по монтажу

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла



3RG4011-0..00



3RG4011-7..00



3RG4011-3..00







Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4011-0AF00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.0756 - 8 недель (C)1
3RG4011-0AG00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.0753 - 5 недель (P)1
3RG4011-0CC00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...30V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 50MA, PNP, 4-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.073 - 5 недель (A)1
3RG4011-0GB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.0763 - 5 недель (A)1
3RG4011-0JB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.0713 - 5 недель (P)1
3RG4011-3AF00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP670.0196 - 8 недель (C)1
3RG4011-3AG00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP670.023 - 5 недель (P)1
3RG4011-3CC00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...30V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 50MA, PNP, 4-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP670.026 - 8 недель (C)1
3RG4011-3GB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP670.0226 - 8 недель (C)1
3RG4011-3JB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP670.0193 - 5 недель (A)1
3RG4011-7AF00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, IP670.0166 - 8 недель (C)1
3RG4011-7AG00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, IP670.0163 - 5 недель (P)1
3RG4011-7CC00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...30V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 50MA, PNP, 4-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, IP670.02по запросу (D)1
3RG4011-7JB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=1ММ, НЕВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, IP670.0166 - 8 недель (C)1
