Дальность срабатывания 10 мм - SIMATIC PXI200

Дальность срабатывания 10 мм - SIMATIC PXI200

Технические данные

Класс



Стандартный

Стандартный

Стандартный

Число проводов



3

3

3

Исполнение



M 30, короткий

M 30

M 30

Установка в металле



Заподлицо

Заподлицо

Заподлицо

Расчетное расстояние срабатывания sn

мм

10

10

10

Материал корпуса



Латунь, никелированная

Латунь, никелированная

Латунь, никелированная

Рабочее напряжение (DC)

В

15 ... 34

15 ... 34

15 ... 34

Потребляемый ток (без нагрузки) /0

мА

≤ 17 (24 V); ≤ 30 (34 V)

≤ 17 (24 V); ≤ 30 (34 V)

≤ 25 (24 V); ≤ 40 (34 V)

Нагрузочная способность /e

мА

200 (≤ 50 °C); 150 (≤ 85 °C)

200 (≤ 50 °C); 150 (≤ 85 °C)

200 (≤ 50 °C); 150 (≤ 85 °C)

Частота коммутации f

Гц

300

300

300

Точность репродуцирования R

мм

0,3

0,3

0,3

Задержка готовности tv

мс

40

40

40

Индикация коммутационного состояния



Желтый светодиод

Желтый светодиод

Желтый светодиод

Меры защиты









Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP 67

IP 67

IP 67




Класс



Для ПЛК

Стандартный

(Mercedes-Benz)

Число проводов



2

4

Исполнение



M 30

M 30

Установка в металле



Заподлицо

Заподлицо

Расчетное расстояние срабатывания sn

мм

10

10

Материал корпуса



Латунь, никелированная

Латунь, никелированная

Рабочее напряжение







DC

В

15 ... 34

10 ... 30

AC

В

-

-

Потребляемый ток (без нагрузки) /0







При 24 В DC

мА

≤ 1,5

15

При 230 В AC

мА

-

-

Нагрузочная способность /e







Длительный режим

мА

25

300

20 мс

мА

-

-

Минимальный ток нагрузки

мА

2

-

Частота коммутации f

Гц

300

300

Точность репродуцирования R

мм

0,3

0,3

Задержка готовности tv

мс

40

40

Индикация коммутационного состояния



Желтый светодиод

-

Меры защиты







Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



-

Защита от переполюсовки



Защита от обрыва провода



Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP 67

IP 67




Чертеж

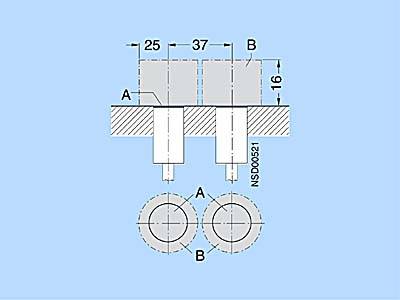

Инструкция по монтажу

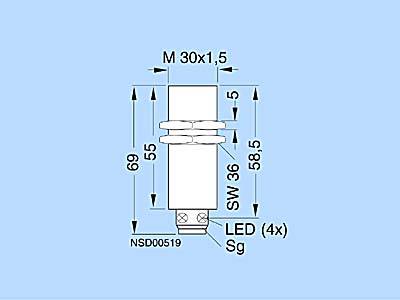

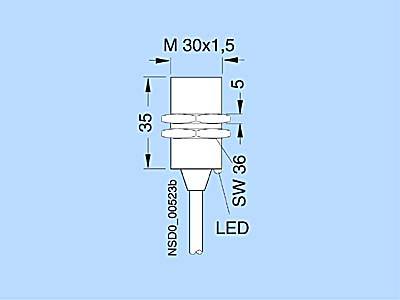

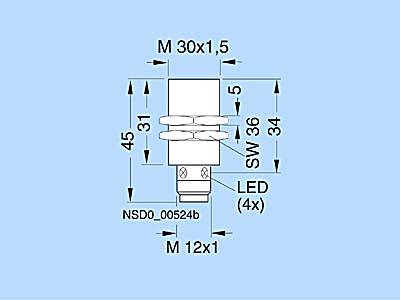

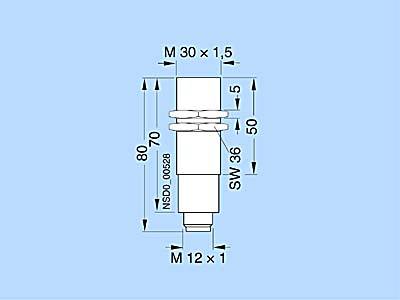

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4014-....



3RG4014-0..33



3RG4014-3..33

3RG4014-0..00,
3RG4014-0..01



3RG4014-3..00
3RG4014-3..01



3RG4014-0JB00



3RG4014-3JB00



3RG4014-3CD01



Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4014-0AF01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.1973 - 5 недель (A)1
3RG4014-0AF33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP670.1626 - 8 недель (C)1
3RG4014-0AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.1963 - 5 недель (P)1
3RG4014-0AG33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP670.1636 - 8 недель (C)1
3RG4014-0CD00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.193 - 5 недель (P)1
3RG4014-0GA33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP670.1636 - 8 недель (C)1
3RG4014-0GB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.1963 - 5 недель (A)1
3RG4014-0GB33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP670.1646 - 8 недель (C)1
3RG4014-0JB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.1893 - 5 недель (P)1
3RG4014-3AF01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.164 - 6 недель (B)1
3RG4014-3AF33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP670.126 - 8 недель (C)1
3RG4014-3AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.1593 - 5 недель (P)1
3RG4014-3AG33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP670.1193 - 5 недель (A)1
3RG4014-3CD00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.164 - 6 недель (B)1
3RG4014-3CD01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, СПЕЦИАЛЬНО РАЗРАБОТАН ДЛЯ MERCEDES BENZ DC 15…34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, 4-ПРОВОДНЫЙ , НИКЕЛЬ, С РАЗЪЕМОМ M12,IP670.173по запросу (D)1
3RG4014-3GA33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP670.1216 - 8 недель (C)1
3RG4014-3GB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.166 - 8 недель (C)1
3RG4014-3GB33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP670.1186 - 8 недель (C)1
3RG4014-3JB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 15...34V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.164 - 6 недель (B)1
