Дальность срабатывания 10 мм - SIMATIC PXI400

Технические данные

Класс



U BERO (без снижающего коэффициента)

Числопроводов



3

Исполнение



M 30

Установка вметалле



Заподлицо

Расчетное расстояние срабатывания sn

мм

10

Материал корпуса



Латунь или нержавеющая сталь

Рабочее напряжение (DC)

В

10 ... 30

Потребляемый ток (без нагрузки)I0

мА

≤ 13

Нагрузочная способностьIe

мА

200

Частота коммутацииf

Гц

2000

Точность репродуцирования R

мм

0,2

Задержка готовностиtv

мс

≤ 8

Индикация коммутационного состояния



Желтый светодиод

Меры защиты





Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



Защита от индуктивных влияний



Защита от магнитного поля до 160 мТл r.m.s.

Защита от радиоприборов



Защитная изоляция



Степень защиты





Латунный корпус



IP 67

Корпус из нержавеющей стали



IP68




Чертеж

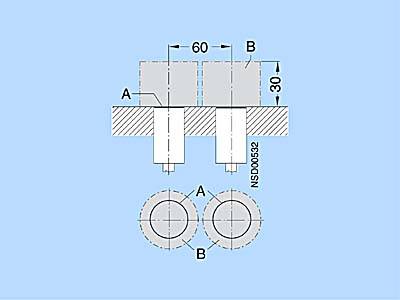

Информация по монтажу

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4614-0.N.., 3RG4614-3.N..

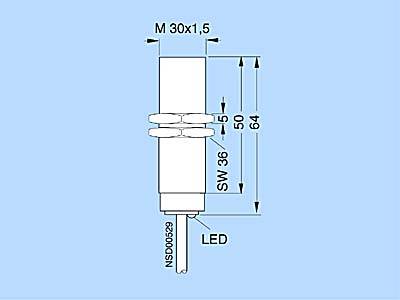

3RG4614-0.N..

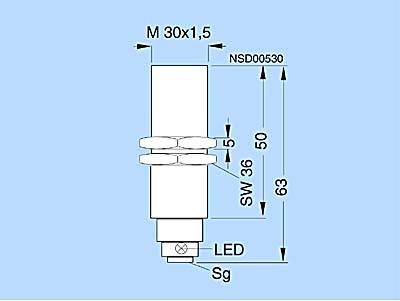

3RG4614-3.N..

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4614-0AN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ХРОМИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.1886 - 8 недель (C)1
3RG4614-0AN61БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.185по запросу (D)1
3RG4614-0GN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ХРОМИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.189по запросу (D)1
3RG4614-0GN61БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.182по запросу (X)1
3RG4614-3AN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ХРОМИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.1133 - 5 недель (A)1
3RG4614-3AN05БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, С ТЕФЛОНОВЫМ ПОКРЫТИЕМ, С ШТЕКЕРОМ M12, IP670.125по запросу (X)1
3RG4614-3AN61БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP 670.116 - 8 недель (C)1
3RG4614-3GN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ХРОМИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.109по запросу (X)1
3RG4614-3GN05БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, С ТЕФЛОНОВЫМ ПОКРЫТИЕМ, С ШТЕКЕРОМ M12, IP670.127по запросу (X)1
3RG4614-3GN61БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP 670.104по запросу (X)1
