Дальность срабатывания 2,5 мм - SIMATIC PXI300

Дальность срабатывания 2,5 мм - SIMATIC PXI300

Технические данные



Класс



Расширенный режим (65 V DC)

Расширенный режим (AC/DC)

Число проводов



3

2

Исполнение



M 14

M 14

Установка в металле



заподлицо

заподлицо

Расчетное расстояние срабатыванияsn

мм

2,5

2,5

Материал корпуса



Пресс-материал

Пресс-материал

Рабочее напряжение







DC

В

10 ... 65

20 ... 320

AC

В

-

20 ... 265

Потребляемый ток (без нагрузки)I0







при DC 24 V

мА

≤ 10

1,0

при AC 230 V

мА

-

1,5

Нагрузочная способность Ie







Длительный режим

мА

300

200

20 ms

мА

-

1200

Минимальный ток нагрузки

мА

-

5

Частота коммутацииf

Гц

800

25/1000 (AC/DC)

РепродуцированияR

мм

0,05

0,04

Задержка готовностиtv

мс

40

100

Индикация коммутационного состояния



желтый светодиод

желтый светодиод

Меры защиты







Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



-

Защита от переполюсовки



Защита от обрыва провода



Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP 67

IP 67




Класс



Увеличенный рабочий диапазон (IP68)

Увеличенный рабочий диапазон (IP68)

Число проводов



3

3

Исполнение



D 6.5 мм

M 8

Установка в металле



заподлицо

заподлицо

Расчетное расстояние срабатывания sn

мм

2,5

2,5

Материал корпуса



Нержавеющая сталь

Нержавеющая сталь

Рабочее напряжение  (DC)

В

10 ... 30

10 ... 30

Потребляемый ток (без нагрузки) I0

мА

≤ 10

≤ 10

Нагрузочная способность Ie

мА

200

200

Частота коммутации f

Гц

1000

1000

Точность репродуцирования R

мм

0,15

0,15

Задержка готовностиtv

мс

50

50

Индикация коммутационного состояния



-

-

Меры защиты







Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



-

-

Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP68

IP68

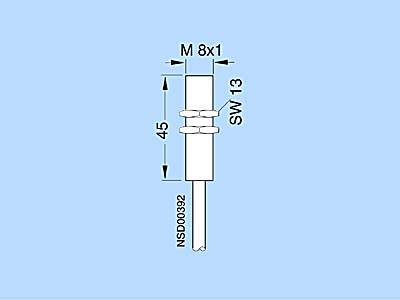

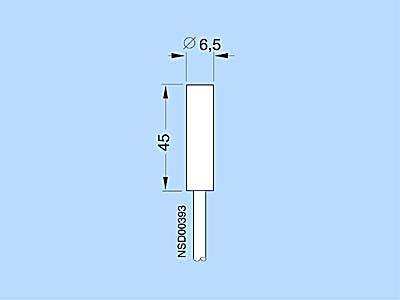

Чертеж

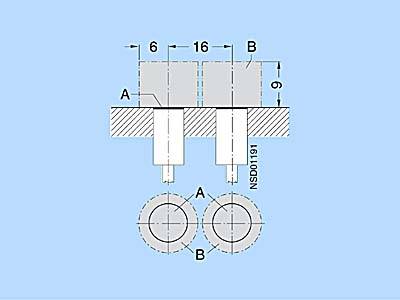

Инструкция по монтажу

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

Эти датчики могут быть установлены рядом друг с другом.

3RG4072-....



3RG4072-0..00



3RG4072-3..00



Вид сверху



3RG4602-0AG02





3RG4611-0AG02

X ≥ 1.6 мм при монтаже в сталь,
X ≥ 0.8 мм при монтаже в другой металл



Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4072-0AA00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M14, DC 10...65V, SN=2.5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 300MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP670.0936 - 8 недель (C)1
3RG4072-0AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M14, DC 10...65V, SN=2.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP670.0943 - 5 недель (P)1
3RG4072-0KA00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M14, AC/DC 20...265V/320V SN=2.5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, 2-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP670.0846 - 8 недель (C)1
3RG4072-0KB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M14, AC/DC 20...265V/320V SN=2.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, 2-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP670.0836 - 8 недель (C)1
3RG4072-3AB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M14, DC 10...65V, SN=2.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С ШТЕКЕРОМ M12, IP670.0333 - 5 недель (P)1
3RG4072-3KA00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M14, AC/DC 20...265V/320V SN=2.5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, 2-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С ШТЕКЕРОМ M12, IP670.0336 - 8 недель (C)1
3RG4072-3KB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M14, AC/DC 20...265V/320V SN=2.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, 2-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С ШТЕКЕРОМ M12, IP670.0346 - 8 недель (C)1
3RG4602-0AG02БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D6.5ММ, DC 10...30V, SN=2.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP680.0373 - 5 недель (A)1
3RG4611-0AG02БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 10...30V, SN=2.5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.0463 - 5 недель (A)1
