Дальность срабатывания 2 мм и 4 мм - SIMATIC PXI600

Технические данные

Класс



Ex Zone 2

Ex Zone 2

Число проводов



4

4

Исполнение



M 12

M 12

Установка в металле



Заподлицо

Не заподлицо

Расчетное расстояние срабатыванияsn

мм

2

4

Материал корпуса



Латунь, никилированная

Латунь, никилированная

Рабочее напряжение (DC)

В

15 ... 34

15 ... 34

Потребляемый ток (без нагрузки) I0

мА

≤ 25 (24 В); ≤40 (34 В)

≤ 25 (24 В); ≤40 (34 В)

Нагрузочная способностьIe

мА

200 (≤50 °C);
150 (≤85 °C)

200 (≤50 °C);
150 (≤85 °C)

Частота коммутацииf

Гц

1200

800

Точность репродуцированияR

мм

0,1

0,2

Задержка готовности tv

мс

40

40

Индикация коммутационного состояния



Желтый светодиод

Желтый светодиод

Меры защиты







Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



-

Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP 67

IP 67




Чертеж

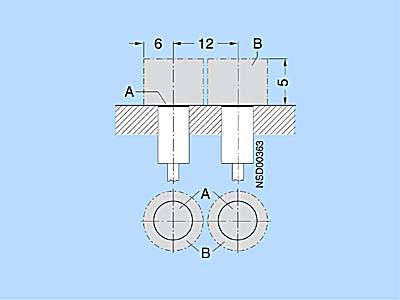

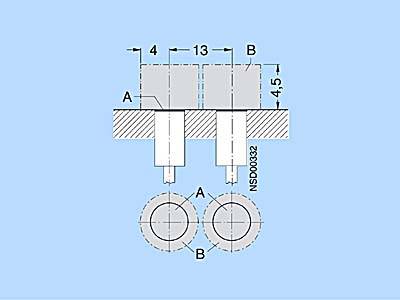

Информация по монтажу

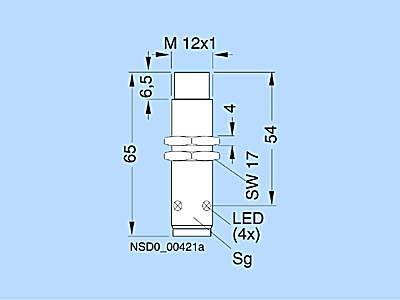

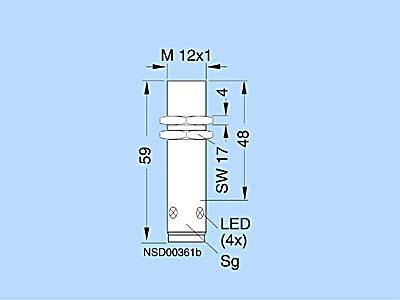

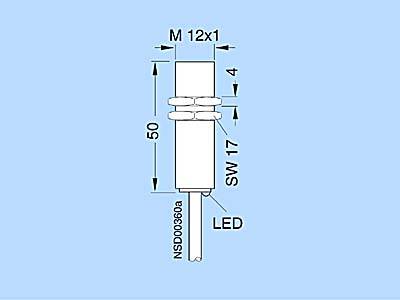

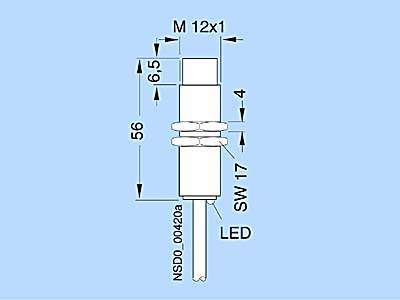

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4012-0CD00, 3RG4012-3CD00



3RG4022-0CD00, 3RG4022-3CD00



3RG4012-0CD00



3RG4012-3CD00



3RG4022-0CD00



3RG4022-3CD00

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4012-0CD00-0XA0ИНДУКТИВНЫЙ ДАТЧИК SIMATIC PXI620 M12, 15...34V DC, ДАЛЬНОСТЬ ДЕЙСТВИЯ 2MM, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ЛАТУНЬ, НИКЕЛИРОВАННАЯ, С КАБЕЛЕМ, 2M, ПВХ, IP67 ДЛЯ ЗОН ПОВЫШЕННОЙ ОПАСНОСТИ КАТЕГОРИИ 2, II 3G EX II 3G EEX NA II T6 X0.1по запросу (D)1
3RG4012-0CD00-0XB0ИНДУКТИВНЫЙ ДАТЧИК SIMATIC PXI620 M12, 15...34V DC, ДАЛЬНОСТЬ ДЕЙСТВИЯ 2MM, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ЛАТУНЬ, НИКЕЛИРОВАННАЯ, С КАБЕЛЕМ, 2M, ПВХ, IP67 ДЛЯ ЗОН ПОВЫШЕННОЙ ОПАСНОСТИ КАТЕГОРИИ 22, II 3D EX II 3D IP65 T80 C X0.1по запросу (D)1
3RG4012-3CD00-0XA0ИНДУКТИВНЫЙ ДАТЧИК SIMATIC PXI620 M12, 15...34V DC, ДАЛЬНОСТЬ ДЕЙСТВИЯ 2MM, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ЛАТУНЬ, НИКЕЛИРОВАННАЯ, С КОННЕКТОРОМ М12, IP67 ДЛЯ ЗОН ПОВЫШЕННОЙ ОПАСНОСТИ КАТЕГОРИИ 2, II 3G EX II 3G EEX NA II T6 X0.1по запросу (D)1
3RG4012-3CD00-0XB0ИНДУКТИВНЫЙ ДАТЧИК SIMATIC PXI620 M12, 15...34V DC, ДАЛЬНОСТЬ ДЕЙСТВИЯ 2MM, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ЛАТУНЬ, НИКЕЛИРОВАННАЯ, С КОННЕКТОРОМ М12, IP67 ДЛЯ ЗОН ПОВЫШЕННОЙ ОПАСНОСТИ КАТЕГОРИИ 22, II 3D EX II 3D IP65 T80 C X0.1по запросу (D)1
3RG4022-0CD00-0XA0ИНДУКТИВНЫЙ ДАТЧИК SIMATIC PXI620 M12, 15...34V DC, ДАЛЬНОСТЬ ДЕЙСТВИЯ 4MM, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ЛАТУНЬ, НИКЕЛИРОВАННАЯ, С КАБЕЛЕМ, 2M, ПВХ, IP67 ДЛЯ ЗОН ПОВЫШЕННОЙ ОПАСНОСТИ КАТЕГОРИИ 2, II 3G EX II 3G EEX NA II T6 X0.1по запросу (D)1
3RG4022-0CD00-0XB0ИНДУКТИВНЫЙ ДАТЧИК SIMATIC PXI620 M12, 15...34V DC, ДАЛЬНОСТЬ ДЕЙСТВИЯ 4MM, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ЛАТУНЬ, НИКЕЛИРОВАННАЯ, С КАБЕЛЕМ, 2M, ПВХ, IP67 ДЛЯ ЗОН ПОВЫШЕННОЙ ОПАСНОСТИ КАТЕГОРИИ 22, II 3D EX II 3D IP65 T80 C X0.1по запросу (D)1
3RG4022-3CD00-0XA0ИНДУКТИВНЫЙ ДАТЧИК SIMATIC PXI620 M12, 15...34V DC, ДАЛЬНОСТЬ ДЕЙСТВИЯ 4MM, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ЛАТУНЬ, НИКЕЛИРОВАННАЯ, С КОННЕКТОРОМ М12, IP67 ДЛЯ ЗОН ПОВЫШЕННОЙ ОПАСНОСТИ КАТЕГОРИИ 2, II 3G EX II 3G EEX NA II T6 X0.1по запросу (D)1
3RG4022-3CD00-0XB0ИНДУКТИВНЫЙ ДАТЧИК SIMATIC PXI620 M12, 15...34V DC, ДАЛЬНОСТЬ ДЕЙСТВИЯ 4MM, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ЛАТУНЬ, НИКЕЛИРОВАННАЯ, С КОННЕКТОРОМ М12, IP67 ДЛЯ ЗОН ПОВЫШЕННОЙ ОПАСНОСТИ КАТЕГОРИИ 22, II 3D EX II 3D IP65 T80 C X0.1по запросу (D)1
