Дальность срабатывания 2 мм - SIMATIC PXI200

Технические данные

Класс		Стандартный	Стандартный	Стандартный	Стандартный
Число проводов		3	4	3	4
Исполнение		M 12, короткий	M 12, короткий	M 12	M 12
Установка в металле		Заподлицо	Заподлицо	Заподлицо	Заподлицо
Расчетное расстояние срабатыванияs_n	мм	2	2	2	2
Материал корпуса		Латунь, никелированная	Латунь, никелированная	Латунь, никелированная	Латунь, никелированная
Рабочее напряжение (DC)	В	15 ... 34	15 ... 34	15 ... 34	15 ... 34
Потребляемый ток (без нагрузки)I₀	мА	≤ 17 (24 В); ≤ 30 (34 В)	≤ 1,0	≤ 17 (24 В); ≤ 30 (34 В)	≤ 25 (24 В); ≤ 40 (34 В)
Нагрузочная способностьI_e	мА	200 (≤50 °C); 150 (≤85 °C)	50	200 (≤50 °C); 150 (≤85 °C)	200 (≤50 °C); 150 (≤85 °C)
Частота коммутацииf	Гц	1200	800	1200	1200
Точность репродуцированияR	мм	0,1	0,1	0,1	0,1
Задержка готовностиt_v	мс	40	3	40	40
Индикация		Желтый светодиод	Желтый светодиод	Желтый светодиод	Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•	•	•
Защита от кор. замык./перегрузки		•	•	•	•
Защита от переполюсовки		•	•	•	•
Защита от обрыва провода		•	-	•	•
Защита от индуктивных влияний		•	•	•	•
Защита от радиоприборов		•	•	•	•
Степень защиты		IP 67	IP 67	IP 67	IP 67
Тип		3RG40 12-.A.33 3RG40 12-.G.33	3RG40 12-0CD10 3RG40 12-3CD11	3RG40 12-.A.01 3RG40 12-.G.00	3RG40 12-0CD00 3RG40 12-3CD00

Класс		Для ПЛК
Число проводов		2
Исполнение		M 12
Установка в металле		Заподлицо
Расчетное расстояние срабатывания s_n	мм	2
Материал корпуса		Латунь, никелированная
Рабочее напряжение
DC	В	15 ... 34
AC	В	-
Потребляемый ток (без нагрузки)I₀
при 24 в В DC	мА	1,5
при 230 в В AC	мА	-
Нагрузочная способностьI_e		200
Длительный режим	мА	25
20 мс	mA	-
Минимальный ток нагрузки	мА	2
Частота коммутацииf	Гц	700
Точность репродуцированияR	мм	0,1
Задержка готовностиt_v	мс	40
Индикация коммутационного режима		Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•
Защита от кор. замык./перегрузки		-
Защита от переполюсовки		•
Защита от обрыва провода		•
Защита от индуктивных влияний		•
Защита от радиоприборов		•
Степень защиты		IP 67

Класс		Стандартный	Стандартный
Количесиво проводов		3	4
Design		Кубический 12 мм × 40 мм	Кубический 12 мм × 32 мм
Установка в металле		Заподлицо	Заподлицо
Расчетное расстояние срабатывания s_n	мм	2	2
Материал корпуса		Пресс-материал	Пресс-материал
Рабочее напряжение (DC)	В	15 ... 34	15 ... 34
Потребляемый ток (без нагрузкиI₀	мА	≤ 17 (24 В); ≤ 30 (34 В)	≤ 1,0
Нагрузочная способностьI_e	мА	200 (≤50 °C); 150 (≤85 °C)	200 (≤50 °C); 150 (≤85 °C)
Частота коммутацииf	Гц	800	1200
Точность репродуцированияR	мм	0,2	0,1
Задержка готовности t_v	мс	40	40
Индикация коммутационного режима		Желтый светодиод	-
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	•
Защита от переполюсовки		•	•
Защита от обрыва провода		•	-
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP 67	IP 67

Класс		Стандартный	Стандартный
Число проводов		3	4
Исполнение		Кубический 12 мм × 40 мм	Cubic 12 мм × 40 мм
Установка в металле		Заподлицо	Заподлицо
Расчетное расстояние срабатыванияs_n	мм	2	2
Материал корпуса		Пресс-материал	Пресс-материал
Рабочее напряжение (DC)	В	15 ... 34	15 ... 34
Потребляемый ток (без нагрузки)I₀	мА	≤ 17 (24 В); ≤ 40 (34 В)	≤ 25 (24 В); ≤ 40 (34 В)
Нагрузочная способность I_e	мА	200 (≤50 °C); 150 (≤85 °C)	200 (≤50 °C); 150 (≤85 °C)
Частота коммутацииf	Гц	1200	1200
Точность репродуцированияR	мм	0,1	0,1
Задержка готовностиt_v	мс	40	40
Индикация коммутационного режима		Желтый светодиод	Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	•
Защита от переполюсовки		•	•
Защита от обрыва провода		•	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP 67	IP 67

Чертеж

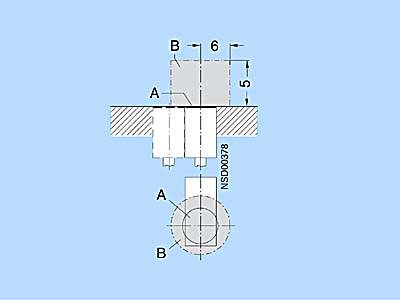

Инструкция по монтажу

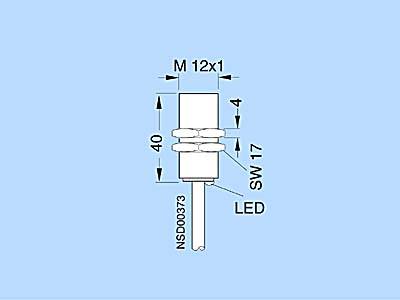

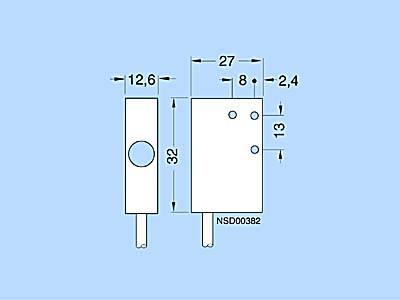

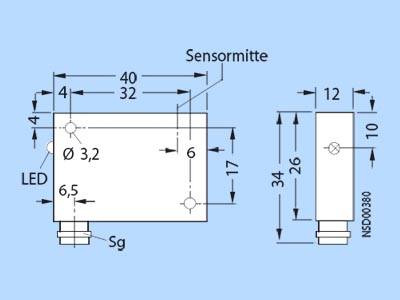

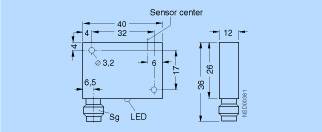

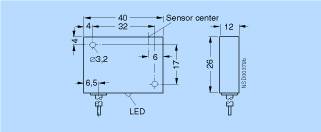

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4012-.A..., 3RG4012-.C..., 3RG4012-.G...

3RG4012-0..33

3RG4012-3..33

3RG4012-0CD10

3RG4012-3CD11

3RG4012-0..00, 3RG4012-0..01

3RG4012-3..00, 3RG4012-3..01

3RG4012-.JB00

3RG4012-0JB00

3RG4012-3JB00

3RG4070-.....

3RG4070-0AG45

3RG4070-7AG45

3RG4071-0CD00

3RG4070-0..00, 3RG4070-0..01

3RG4070-7..01, 3RG4070-7..02

3RG4070-3..00, 3RG4070-3..01

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG4012-0AF01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.086	4 - 6 недель (B)	1
3RG4012-0AF33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.089	6 - 8 недель (C)	1
3RG4012-0AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.093	3 - 5 недель (P)	1
3RG4012-0AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.083	3 - 5 недель (P)	1
3RG4012-0CD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.082	3 - 5 недель (P)	1
3RG4012-0CD10	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 50MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.076	6 - 8 недель (C)	1
3RG4012-0GA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.089	6 - 8 недель (C)	1
3RG4012-0GA33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.083	6 - 8 недель (C)	1
3RG4012-0GB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.085	3 - 5 недель (P)	1
3RG4012-0GB33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.082	3 - 5 недель (P)	1
3RG4012-0JB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.083	3 - 5 недель (P)	1
3RG4012-3AF01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.03	3 - 5 недель (P)	1
3RG4012-3AF33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.026	4 - 6 недель (B)	1
3RG4012-3AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.03	3 - 5 недель (P)	1
3RG4012-3AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.026	3 - 5 недель (P)	1
3RG4012-3CD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.03	3 - 5 недель (P)	1
3RG4012-3CD11	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 50MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.028	4 - 6 недель (B)	1
3RG4012-3GA33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.026	6 - 8 недель (C)	1
3RG4012-3GB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.03	3 - 5 недель (A)	1
3RG4012-3GB33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.026	6 - 8 недель (C)	1
3RG4012-3JB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.03	3 - 5 недель (P)	1
3RG4070-0AF01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, СЕНСОР 90 ГРАД. К ПРОДОЛЬНОЙ ОСИ, С КАБЕЛЕМ 2M, PUR, IP67	0.084	6 - 8 недель (C)	1
3RG4070-0AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, СЕНСОР 90 ГРАД. К ПРОДОЛЬНОЙ ОСИ, С КАБЕЛЕМ 2M, PUR, IP67	0.081	4 - 6 недель (B)	1
3RG4070-0AG45	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, СЕНСОР 90 ГРАД. К ПРОДОЛЬНОЙ ОСИ, С КАБЕЛЕМ 2M, PUR, ВЫХОД ПОД 45 ГРАД., IP67	0.081	6 - 8 недель (C)	1
3RG4070-0CD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, СЕНСОР 90 ГРАД. К ПРОДОЛЬНОЙ ОСИ, С КАБЕЛЕМ 2M, PUR, IP67	0.077	по запросу (D)	1
3RG4070-3AF01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, СЕНСОР 90 ГРАД. К ПРОДОЛЬНОЙ ОСИ, С ШТЕКЕРОМ M12, IP67	0.024	6 - 8 недель (C)	1
3RG4070-3AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, СЕНСОР 90 ГРАД. К ПРОДОЛЬНОЙ ОСИ, С ШТЕКЕРОМ M12, IP67	0.025	6 - 8 недель (C)	1
3RG4070-3CD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, СЕНСОР 90 ГРАД. К ПРОДОЛЬНОЙ ОСИ, С ШТЕКЕРОМ M12, IP67	0.024	6 - 8 недель (C)	1
3RG4070-7AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, СЕНСОР 90 ГРАД. К ПРОДОЛЬНОЙ ОСИ, С ШТЕКЕРОМ M12, IP67	0.023	по запросу (D)	1
3RG4070-7AG45	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, MOULD. PLASTIC, SENSOR 90 DEGR. TO VERTICAL AXIS,W. COMBINED CONN. 8ММ, 45DEGR. OUTLET, IP67	0.024	по запросу (D)	1
3RG4070-7CD01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, С КОМБИНИРОВАННЫМ КОННЕКТОРОМ М8, IP67, ИНДИКАЦИЯ	0.025	6 - 8 недель (C)	1
3RG4070-7CD02	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, С КОМБИНИРОВАННЫМ КОННЕКТОРОМ М8, IP67, ИНДИКАЦИЯ	0.024	6 - 8 недель (C)	1
