Дальность срабатывания 2 мм - SIMATIC PXI300

Технические данные

Класс		Расширенный режим (65 V DC)	Расширенный режим (AC/DC)
Число проводов		3	2
исполнение		M 12	M 12
Установка в металл		заподлицо	заподлицо
Расчетное расстояние срабатывания s_n	mm	2	2
Материал корпуса		Латунь, никелированная	Латунь, никелированная
Рабочее напряжение
DC	V	10 ... 65	20 ... 320
AC	V	-	20 ... 265
Потребляемый ток (без нагрузки) I₀
при DC 24 V	mA	≤ 10	1,0
при AC 230 V	mA	-	1,5
Нагрузочная способность I_e
Длительный режим	mA	300	200
20 ms	mA	-	1800
Минимальный ток нагрузки	mA	-	5
Частота коммутации f	Hz	1200 (NO contact), 400 (NC contact)	25/1200 (AC/DC)
РепродуцированияR	mm	0,1	0,04
Задержка готовностиt_v	ms	40	100
Индикация коммутационного состояния		желтый светодиод	желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	-
Защита от переполюсовки		•	•
Защита от обрыва провода		•	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP 67	IP 67

Класс		IP68 / 69 K	IP68 / 69 K	IP68 / 69 K
Число проводов		3	3	3
Исполнение		∅ 12 mm	M 12	M 12
Установка в металле		заподлицо	заподлицо	заподлицо
Расчетное расстояние срабатывания s_n	mm	2	2	2
Материал корпуса		Пресс-материал	Пресс-материал	Латунь никелированная
Рабочее напряжение (DC)	V	15 ... 34	15 ... 34	15 ... 34
Потребляемый ток (без нагрузки) I₀	mA	≤ 17 (24 V); ≤ 30 (34 V)	≤ 17 (24 V); ≤ 30 (34 V)	≤ 17 (24 V); ≤ 30 (34 V)
Нагрузочная способность I_e	mA	200 (≤50 °C); 150 (≤85 °C)	200 (≤50 °C); 150 (≤85 °C)	200 (≤50 °C); 150 (≤85 °C)
Частота коммутации f	Hz	1200	1200	1200
Репродуцирования R	mm	0,1	0,1	0,1
Задержка готовностиt_v	ms	40	40	10
Индикация коммутационного состояния		желтый светодиод	желтый светодиод	желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•	•
Защита от кор. замык./перегрузки		•	•	•
Защита от переполюсовки		•	•	•
Защита от обрыва провода		•	•	•
Защита от индуктивных влияний		•	•	•
Защита от радиоприборов		•	•	•
Степень защиты		IP68 / 69 K	IP68 / 69 K	IP68 / 69 K

Класс		Расширенный рабочий диапазон	Расширенный рабочий диапазон
Число проводов		3	3
Исполнение		M 8, короткий	M 8
Установка в металле		заподлицо	заподлицо
Расчетное расстояние срабатывания s_n	mm	2	2
Материал корпуса		нержавеющая сталь	нержавеющая сталь
Рабочее напряжение (DC)	V	15 ... 34	10 ... 34
Потребляемый ток (без нагрузки) I₀	mA	≤ 17 (24 V); ≤ 30 (34 V)	≤ 17 (24 V); ≤ 30 (34 V)
Нагрузочная способность I_e	mA	200 (≤50 °C); 150 (≤85 °C)	200 (≤50 °C); 150 (≤85 °C)
Частота коммутации f	Hz	600	600 (с –3AG22: 1000)
Точность репродуцирования R	mm	0,1	0,1
Задержка готовности t_v	ms	40	40
Индикация коммутационного состояния		желтый светодиод	желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	•
Защита от переполюсовки		•	•
Защита от обрыва провода		•	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP 67	IP 67

Чертеж

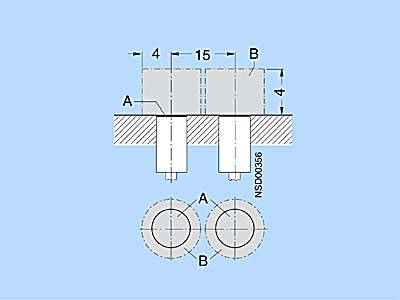

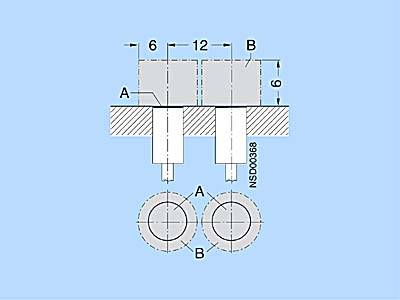

Инструкция по монтажу

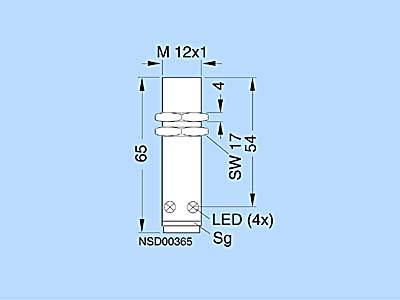

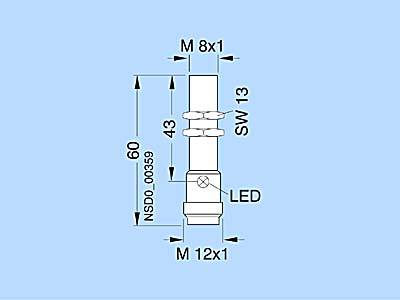

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4012-0A.00, 3RG4012-3A.00, 3RG4012-0K.00, 3RG4012-3K.00

3RG4012-0A.00

3RG4012-3A.00

3RG4012-0K.00

3RG4012-3K.00

3RG4052-0..30, 3RG4012-0..30, 3RG4012-0..31

3RG4052-0..30

3RG4012-0..30

3RG4012-0..31

3RG4111-0..33, 3RG4111-7..33, 3RG4111-0..00, 3RG4111-3..00, 3RG4111-3..22

3RG4111-0..33

3RG4111-7..33

3RG4111-0..00

3RG4111-3..00

3RG4111-3..22

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG4012-0AA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...65V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.089	3 - 5 недель (P)	1
3RG4012-0AB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...65V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.101	3 - 5 недель (P)	1
3RG4012-0AF30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.071	6 - 8 недель (C)	1
3RG4012-0AG30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.072	6 - 8 недель (C)	1
3RG4012-0AG31	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PVC, IP68/69K	0.09	по запросу (D)	1
3RG4012-0GA30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.073	6 - 8 недель (C)	1
3RG4012-0GB30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.073	6 - 8 недель (C)	1
3RG4012-0GB31	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PVC, IP68/69K	0.09	по запросу (D)	1
3RG4012-0KA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, AC/DC 20...265V/320V SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.086	4 - 6 недель (B)	1
3RG4012-0KB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, AC/DC 20...265V/320V SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.086	3 - 5 недель (P)	1
3RG4012-3AA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...65V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.032	4 - 6 недель (B)	1
3RG4012-3AB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...65V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.032	3 - 5 недель (P)	1
3RG4012-3KA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, AC/DC 20...265V/320V SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.032	6 - 8 недель (C)	1
3RG4012-3KB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, AC/DC 20...265V/320V SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.032	3 - 5 недель (P)	1
3RG4052-0AF30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D12ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.073	6 - 8 недель (C)	1
3RG4052-0AG30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D12ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.072	6 - 8 недель (C)	1
3RG4052-0GA30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D12ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.073	6 - 8 недель (C)	1
3RG4052-0GB30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D12ММ, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.074	6 - 8 недель (C)	1
3RG4111-0AF33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, КОРОТКИЙ, IP67	0.074	по запросу (D)	1
3RG4111-0AG00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.101	3 - 5 недель (P)	1
3RG4111-0AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, КОРОТКИЙ, IP67	0.074	3 - 5 недель (P)	1
3RG4111-0GA33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, КОРОТКИЙ, IP67	0.074	6 - 8 недель (C)	1
3RG4111-0GB33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, КОРОТКИЙ, IP67	0.074	6 - 8 недель (C)	1
3RG4111-3AG00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP67	0.02	3 - 5 недель (P)	1
3RG4111-3AG22	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С ШТЕКЕРОМ M12, СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ, IP67	0.018	3 - 5 недель (P)	1
3RG4111-7AF33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, КОРОТКИЙ, IP67	0.016	3 - 5 недель (P)	1
3RG4111-7AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, КОРОТКИЙ, IP67	0.015	по запросу (D)	1
3RG4111-7GA33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, КОРОТКИЙ, IP67	0.015	по запросу (D)	1
3RG4111-7GB33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M8, DC 15...34V, SN=2ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ЛЕГИРОВАННАЯ СТАЛЬ, С КОМБ. ШТЕКЕРОМ 8ММ, КОРОТКИЙ, IP67	0.015	6 - 8 недель (C)	1

Дальность срабатывания 2 мм
