Дальность срабатывания 20 мм - SIMATIC PXI300

Технические данные

Класс		Сложные условия (65 V DC)	Сложные условия (AC/DC)
Число проводов		3	2
Исполнение		Кубический 40 мм × 40 мм	Кубический 40 мм × 40 мм
Установка в металле		Не заподлицо	Не заподлицо
Расчетное расстояние срабатыванияs_n	мм	20	20
Материал корпуса		Пресс-материал	Пресс-материал
Рабочее напряжение
DC	В	10 ... 65	20 ... 320
AC	В	-	20 ... 265
Потребляемый ток (без нагрузки)I₀
при DC 24 V	мА	≤ 20	1,0
At AC 230 V	мА	-	1,5
Нагрузочная способностьI_e
Длительный режим	мА	300	300
20 мс	мА	-	1800
Минимальный ток нагрузки	мА	-	5
Частота коммутации f	Гц	75	25/100 (AC/DC)
Точность репродуцированияR	мм	0,75	1,0
Задержка готовностиt_v	мс	100	20
Индикация
Коммутационное состояние		Желтый светодиод	Желтый светодиод
Напряжение питания		Зеленый светодиод	-
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	-
Защита от переполюсовки		•	•
Защита от обрыва провода		•	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP65	IP65

Класс		С расширенным рабочим диапазоном	С расширенным рабочим диапазоном
Число проводов		3	4
Исполнение		M 18	Кубический 40 мм × 40 мм
Установка в металле		Не заподлицо	Заподлицо
Расчетное расстояние срабатыванияs_n	мм	20	20
Материал корпуса		Латунь, никилированная	Пресс-материал
Рабочее напряжение (DC)	В	10 ... 30	15 ... 34
Потребляемый ток (без нагрузки) I₀	мА	≤ 10	≤ 30 (24 В); ≤ 50 (34 В)
Нагрузочная способностьI_e	мА	200	200 (≤ 50 °C); 150 (≤ 85 °C)
Частота коммутацииf	Гц	200	30
Точность репродуцированияR	мм	1,0	1,5
Задержка готовностиt_v	мс	100	100
Индикация
Коммутационное состояние		Желтый светодиод	Желтый светодиод
Напряжение питания		-	Зеленый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	•
Защита от переполюсовки		•	•
Защита от обрыва провода		•	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP 67	IP65

Класс		С расширенным рабочим диапазоном	С расширенным рабочим диапазоном (AC/DC)
Число проводов		4	2
Исполнение		Кубический 40 мм x 40 мм M 30	Кубический 40 мм x 40 мм M 30
Установка в металле		Заподлицо	Заподлицо
Расчетное расстояние срабатыванияs_n	мм	20	20
Материал корпуса		Пресс-материал	Пресс-материал
Рабочее напряжение
DC	В	15 ... 34	20 ... 320
AC	В	-	20 ... 265
Потребляемый ток (без нагрузки)I₀
при 24 В в DC	мА	≤ 30 (24 В); ≤ 40 (34 В)	1,5
при 230 В в AC	мА	-	≤ 2,0
Нагрузочная способностьI_e
Длительный режим	мА	200 (≤ 50 °C); 150 (≤ 85 °C)	200
20 мс	мА	-	-
Минимальный ток нагрузки	мА	-	< 2
Частота коммутацииf	Гц	30	25/30 (AC/DC)
Точность репродуцированияR	мм	0,75	0,75
Разность хода H	мм	0,05 ... 3,3	0,05 ... 3,3
Задержка готовностиt_v	мс	100	100
Индикация
Коммутационное состояние		Желтый светодиод	Желтый светодиод
Напряжение питания		Зеленый светодиод	-
Меры защтиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	-
Защита от переполюсовки		•	•
Защита от обрыва провода		•	-
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP 67	IP 67

Чертеж

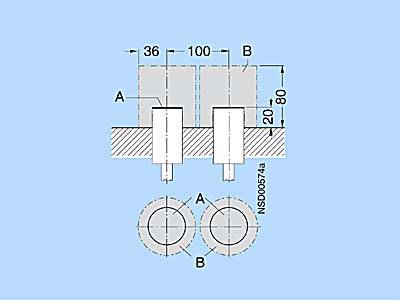

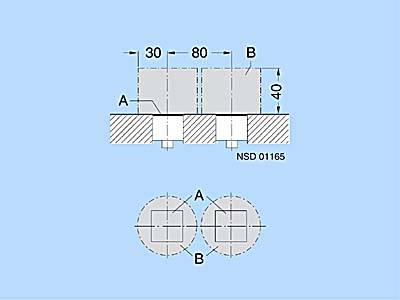

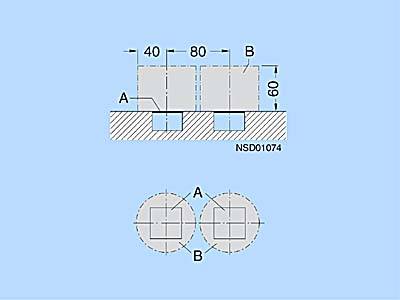

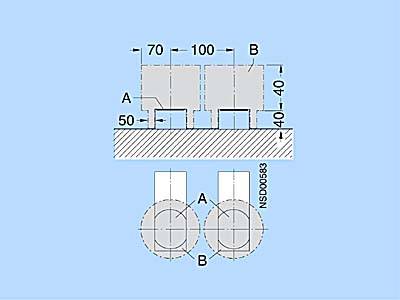

Инструкция по монтажу

Размеры в зависимости от исполнения

A = активная поаерхность

B = свободная от металла

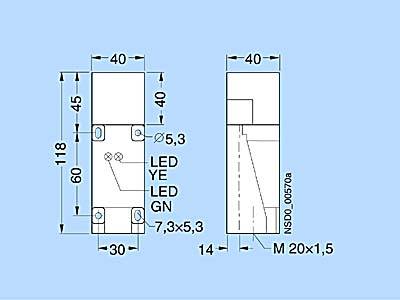

3RG4041-6AD00, 3RG4041-6KD00

3RG4041-6AD00

Активная поверхность может быть установлена в 5-ти положениях

3RG4041-6KD00

Активная поверхность может быть установлена в 5-ти положениях

3RG4623

3RG4638, 3RG4134

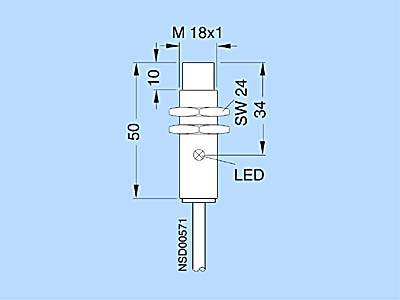

3RG4623-0..02

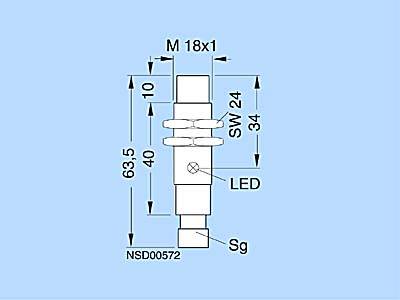

3RG4623-3..02

3RG4134-6CD01

Активная поверхность может быть установлена в 5-ти положениях. С привинченным датчиком.

3RG4138-3..00

Активная поверхность может быть установлена в 5-ти положениях. С поворотным штекером.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG4041-6AD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, DC 10...65V, SN=20ММ, ВЫСТУПАЮЩИЙ, НАСТРАИВАЕМЫЙ НО/НЗ, 300MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, НАСТРАИВАЕТСЯ В 5 НАПРАВЛЕНИЯХ, С КЛЕМНЫМ ОТСЕКОМ, IP65	0.224	3 - 5 недель (P)	1
3RG4041-6KD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, AC/DC 20...265V/320V, SN=20ММ, ВЫСТУПАЮЩИЙ, НАСТРАИВАЕМЫЙ НО/НЗ, 300MA, 2-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, НАСТРАИВАЕТСЯ В 5 НАПРАВЛЕНИЯХ, С КЛЕМНЫМ ОТСЕКОМ, IP65	0.222	3 - 5 недель (P)	1
3RG4134-6CD01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, DC 15...34V, SN=20ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, НАСТРАИВАЕТСЯ В 5 НАПРАВЛЕНИЯХ, С КЛЕМНЫМ ОТСЕКОМ, IP65	0.225	4 - 6 недель (B)	1
3RG4138-3CD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, DC 15...34V, SN=20ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, КОРОТКИЙ, НАСТРАИВАЕТСЯ В 5 НАПРАВЛЕНИЯХ, С ШТЕКЕРОМ M12, IP67	0.125	3 - 5 недель (A)	1
3RG4138-3GD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, DC 15...34V, SN=20ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, NPN, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, КОРОТКИЙ, НАСТРАИВАЕТСЯ В 5 НАПРАВЛЕНИЯХ, С ПОВОРОТНЫМ ШТЕКЕРОМ M12, IP67	0.126	по запросу (D)	1
3RG4138-3KB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, AC/DC 20...265V/320V, SN=20ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, 2-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, КОРОТКИЙ, НАСТРАИВАЕТСЯ В 5 НАПРАВЛЕНИЯХ, С ПОВОРОТНЫМ ШТЕКЕРОМ M12, IP67	0.125	по запросу (D)	1
3RG4623-0AB02	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.118	3 - 5 недель (A)	1
3RG4623-0GB02	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.117	по запросу (X)	1
3RG4623-3AB02	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.056	3 - 5 недель (P)	1
3RG4623-3GB02	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.06	по запросу (X)	1
