Дальность срабатывания 20 мм - SIMATIC PXI400

Технические данные

Класс



U BERO (Без снижающего коэффициента)

Число проводов



3

Исполнение



M 30

Установка в металле



Не заподлицо

Расчетное расстояние срабатыванияsn

мм

20

Материал корпуса



Латунь или нержавеющая сталь

Рабочее напряжение (DC)

В

10 ... 30

Потребляемый ток (без нагрузки)I0

мА

≤ 13

Нагрузочная способностьIe

мА

200

Частота коммутацииf

Гц

1500

Точность репродуцированияR

мм

0,4

Задержка готовности tv

мс

≤ 8

Индикация коммутационного состояния



Желтый светодиод

Меры защиты





Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



Защита от индуктивных влияний



Защита от магнитного поля до 160 мТл r.m.s.

Защита от радиоприборов



Защита от индуктивных влияний



Степень защиты





Латунный корпус



IP 67

Корпус из нержавеющей стали



IP68




Чертеж

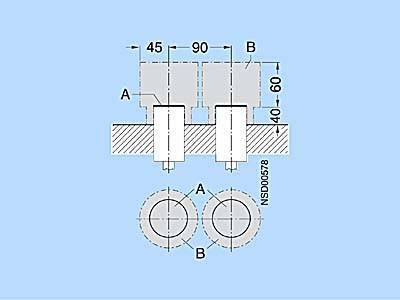

Информация по монтажу

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4624-0.N.., 3RG4624-3.N..

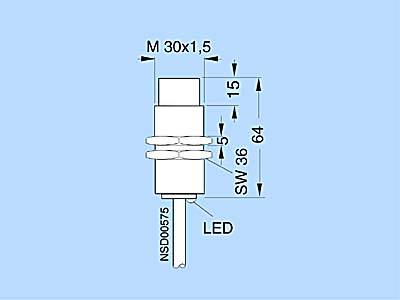

3RG4624-0.N..

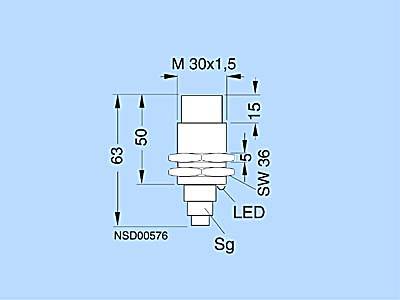

3RG4624-3.N..



Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4624-0AN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ХРОМИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.1653 - 5 недель (A)1
3RG4624-0AN61БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.1643 - 5 недель (A)1
3RG4624-0GN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ХРОМИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.17по запросу (X)1
3RG4624-0GN61БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ, С КАБЕЛЕМ 2M, PUR, IP670.174по запросу (X)1
3RG4624-3AN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ХРОМИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.0933 - 5 недель (A)1
3RG4624-3AN05БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, С ТЕФЛОНОВЫМ ПОКРЫТИЕМ, С ШТЕКЕРОМ M12, IP670.108по запросу (X)1
3RG4624-3AN61БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP670.086по запросу (D)1
3RG4624-3GN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ХРОМИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.089по запросу (D)1
3RG4624-3GN05БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, С ТЕФЛОНОВЫМ ПОКРЫТИЕМ, С ШТЕКЕРОМ M12, IP670.108по запросу (X)1
3RG4624-3GN61БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...30V, SN=20ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ, С ШТЕКЕРОМ M12, IP670.086по запросу (X)1
