Дальность срабатывания 3 мм - SIMATIC PXI300

Дальность срабатывания 3 мм - SIMATIC PXI300

Технические данные

Класс



Увеличенный рабочий диапазон

Увеличенный рабочий диапазон

Число проводов



3

3

Исполнение



∅ 6.5 mm

M 8

Установка в металле



Почти заподлицо

Почти заподлицо

Расчетное расстояние срабатывания sn

mm

3

3

Материал корпуса



Латунь никелированная

Латунь никелированная

Рабочее напряжение (DC)

V

10 ... 30

10 ... 30

Потребляемый ток (без нагрузки) I0

mA

≤ 10

≤ 10

Нагрузочная способность Ie

mA

200

200

Частота коммутации f

Hz

1000

1000

репродуцирования R

mm

0,15

0,15

Задержка готовности tv

ms

50

50

Индикация коммутационного состояния



желтый светодиод

желтый светодиод

Меры защиты







Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



-

-

Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP 67

IP 67




Класс



Увеличенный рабочий диапазон

Число проводов



3

Исполнение



8 mm x 8 mm

Установка в металле



Почти заподлицо

Расчетное расстояние срабатывания sn

mm

3

Материал корпуса



Латунь никелированная

Рабочее напряжение (DC)

V

10 ... 30

Потребляемый ток (без нагрузки) I0

mA

≤ 10

Нагрузочная способность Ie

mA

200

Частота коммутации f

Hz

1000

РепродуцированияR

mm

0,15

Задержка готовностиtv

ms

50

Индикация коммутационного состояния



желтый светодиод

Меры защиты





Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



-

Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP 67

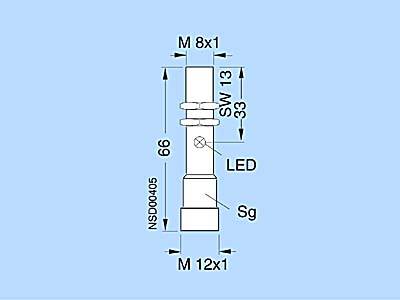

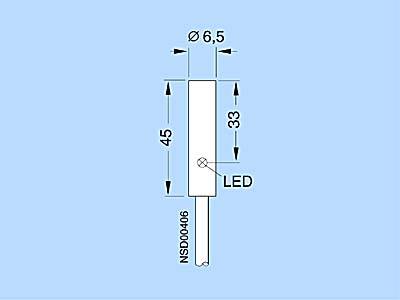

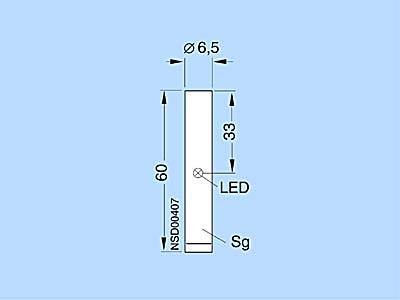

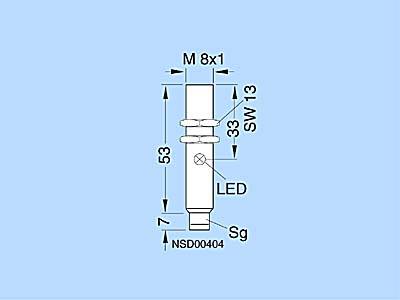

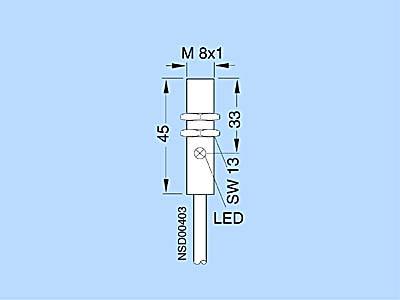

Чертеж

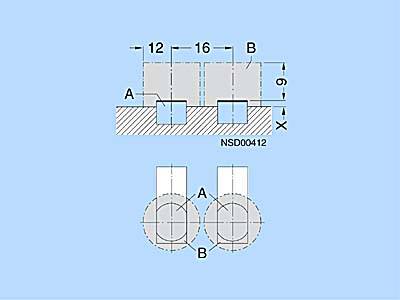

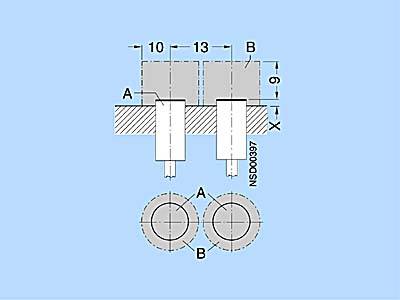

Инструкция по монтажу

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла



3RG4602-....

X ≥ 1,3 мм при монтаже в сталь,
X ≥ 0,65 мм при монтаже в другой металл



3RG4602-1AB01



3RG4602-7AG01



3RG4611-.....

X ≥ 1,6 мм при монтаже в сталь,
X ≥ 0,8 мм при монтаже в другой металл



3RG4611-0..01



3RG4611-7..01



3RG4611-3..01



3RG4602-....

X ≥ 2,4 мм при монтаже в сталь,
X ≥ 1,2 мм при монтаже в другой металл



3RG4602-0..01



3RG4602-7..01

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4302-0AG01SIMATIC PXI320 D6.5MM, =10...30В, SN=3MM, МОНТАЖ ПОЧТИ ЗАПОДЛИЦО, НО, 200MA, PNP, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2 М В ОБОЛОЧКЕ ИЗ ПОЛИУРЕТАНА, IP670.1233 - 5 недель (A)1
3RG4302-7AG01SIMATIC PXI320 D6.5MM, =10...30В, SN=3MM, МОНТАЖ ПОЧТИ ЗАПОДЛИЦО, НО, 200MA, PNP, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С COMBI-КОННЕКТОРОМ 8MM, IP670.1233 - 5 недель (A)1
3RG4311-0AG01SIMATIC PXI320 M8, =10...30В, SN=3MM, МОНТАЖ ПОЧТИ ЗАПОДЛИЦО, НО, 200MA, PNP, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2М В ОБОЛОЧКЕ ИЗ ПОЛИУРЕТАНА, IP670.0933 - 5 недель (A)1
3RG4311-0GB01SIMATIC PXI320 ИНДУКТИВНЫЙ ДАТЧИК M8, =10...30В, SN=3MM, МОНТАЖ ПОЧТИ ЗАПОДЛИЦО, НО, 200MA, NPN, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2М В ОБОЛОЧКЕ ИЗ ПОЛИУРЕТАНА, IP670.093по запросу (D)1
3RG4311-3AG01SIMATIC PXI320 ИНДУКТИВНЫЙ ДАТЧИК M8, =10...30В, SN=3MM, МОНТАЖ ПОЧТИ ЗАПОДЛИЦО, НО, 200MA, PNP, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С СОЕДИНИТЕЛЕМ M12, IP670.0933 - 5 недель (A)1
3RG4311-3GB01SIMATIC PXI320 ИНДУКТИВНЫЙ ДАТЧИК M8, =10...30В, SN=3MM, МОНТАЖ ПОЧТИ ЗАПОДЛИЦО, НО, 200MA, NPN, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С СОЕДИНИТЕЛЕМ M12, IP670.093по запросу (D)1
3RG4311-7AG01SIMATIC PXI320 ИНДУКТИВНЫЙ ДАТЧИК M8, =10...30В, SN=3MM, МОНТАЖ ПОЧТИ ЗАПОДЛИЦО, НО, 200MA, PNP, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С COMBI-КОННЕКТОРОМ 8MM, IP670.0933 - 5 недель (P)1
3RG4337-0AG01SIMATIC PXI320 ИНДУКТИВНЫЙ ДАТЧИК, КУБИЧЕСКИЙ 8MM X 8MM, =10...30В, SN=3MM, МОНТАЖ КАК БЫ ЗАПОДЛИЦО, НО, 200MA, PNP, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2М В ОБОЛОЧКЕ ИЗ ПОЛИУРЕТАНА, IP670.0453 - 5 недель (A)1
3RG4337-0GB01SIMATIC PXI320H 8MM X 8MM ИНДУКТИВНЫЙ ДАТЧИК, =10...30В, SN=3MM, МОНТАЖ КАК БЫ ЗАПОДЛИЦО, НО, 200MA, NPN, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2М В ОБОЛОЧКЕ ИЗ ПОЛИУРЕТАНА, IP670.051по запросу (D)1
3RG4337-7AG01SIMATIC PXI320 KUBISCH 8MM X 8MM, =10...30В, SN=3MM, МОНТАЖ КАК БЫ ЗАПОДЛИЦО, НО, 200MA, PNP, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С COMBI-КОННЕКТОРОМ 8MM, IP670.0233 - 5 недель (A)1
3RG4337-7GB01SIMATIC PXI320 8MM X 8MM INDUCTIVE, =10...30В, SN=3MM, МОНТАЖ КАК БЫ ЗАПОДЛИЦО, НО, 200MA, NPN, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАНННАЯ ЛАТУНЬ, С COMBI-КОННЕКТОРОМ 8MM, IP670.022по запросу (D)1
3RG4637-0AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 8ММ X 8ММ, DC 10...30V, SN=3ММ, ПОЧТИ НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.0453 - 5 недель (A)1
