Дальность срабатывания 35 мм и 40 мм - SIMATIC PXI400

Технические данные

Класс



U BERO (Без снижающего коэффициента)

U BERO (Без снижающего коэффициента)

Число проводов



3

3

Исполнение



Кубический 40 мм × 40 мм

Кубический 40 мм × 40 мм

Установка в металле



Не заподлицо

Не заподлицо

Расчетное расстояние срабатыванияsn

мм

35

40

Материал корпуса



Пресс-материал

Пресс-материал

Рабочее напряжение (DC)

В

10 ... 30

10 ... 30

Потребляемый ток (без нагрузки)I0

мА

≤ 15

≤ 15

Нагрузочная способностьIe

мА

200

200

Частота коммутацииf

Гц

250

250

Точность репродуцирования R

мм

0,7

0,8

Задержка готовности tv

мс

≤ 8

≤ 8

Индикация







Коммутационное состояние



Желтый светодиод

Желтый светодиод

Напряжение питания



Зеленый светодиод

Зеленый светодиод

Меры защиты







Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



Защита от индуктивных влияний



Защита от магнитного поля до 140 мТл r.m.s.

Защита от магнитного поля до 140 мТл r.m.s.

Защита от радиоприборов



Полная изоляция



Степень защиты



IP68

IP68




Чертеж

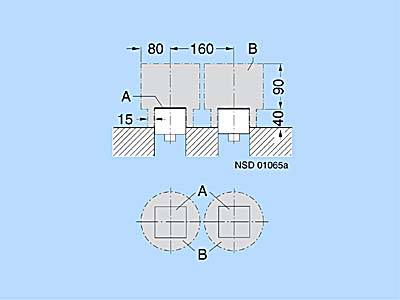

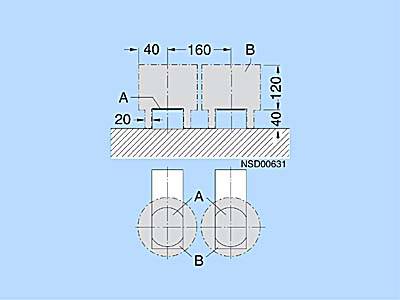

Информация по монтажу

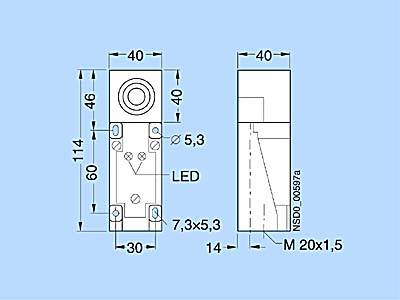

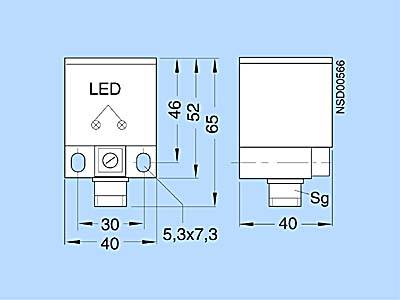

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4648-3.N11



3RG4644-6.N01



3RG4648-3.N11



3RG4644-6.N01

Активная поверхность может быть установлена в 5-ти положениях.

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4644-6AN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, DC 10...30V, SN=40ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КЛЕМНЫМ ОТСЕКОМ, IP680.2263 - 5 недель (A)1
3RG4644-6GN01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, DC 10...30V, SN=40ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КЛЕМНЫМ ОТСЕКОМ, IP680.211по запросу (D)1
3RG4648-3AN11БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, DC 10...30V, SN=35ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С ШТЕКЕРОМ M12, IP680.1453 - 5 недель (A)1
3RG4648-3GN11БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, DC 10...30V, SN=35ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С ШТЕКЕРОМ M12, IP680.15по запросу (D)1
