Дальность срабатывания 4 мм - SIMATIC PXI200

Технические данные

Класс		Стандартный	Стандартный	Стандартный	Стандартный
Число проводов		3	4	3	4
Исполнение		M 12, короткий	M 12, короткий	M 12	M 12
Установка в металле		Не заподлицо	Не заподлицо	Не заподлицо	Не заподлицо
Расчетное расстояние срабатывания s_n	мм	4	4	4	4
Материал корпуса		Латунь, никелированная	Латунь, никелированная	Латунь, никелированная	Латунь, никелированная
Рабочее напряжение (DC)	В	15 ... 34	15 ... 34	15 ... 34	15 ... 34
Потребляемый ток (без нагрузки) I₀	мА	≤ 17 (24 В); ≤ 30 (34 В)	≤ 1,0	≤ 17 (24 В); ≤ 30 (34 В)	≤ 25 (24 В); ≤ 40 (34 В)
Нагрузочная способностьI_e	мА	200 (≤50 °C); 150 (≤85 °C)	50	200 (≤50 °C); 150 (≤85 °C)	200 (≤50 °C); 150 (≤85 °C)
Частота коммутации f	Гц	800	800	800	800
Точность репродуцированияR	мм	0,2	0,2	0,2	0,2
Задержка готовностиt_v	мс	40	40	40	40
Индикация коммутационного состояния		Желтый светодиод	Желтый светодиод	Желтый светодиод	Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•	•	•
Защита от кор. замык./перегрузки		•	•	•	•
Защита от переполюсовки		•	•	•	•
Защита от обрыва провода		•	-	•	-
Защита от индуктивных влияний		•	•	•	•
Защита от радиоприборов		•	•	•	•
Степень защиты		IP 67	IP 67	IP 67	IP 67
Тип		3RG40 22–.A.33 3RG40 22–.G.33	3RG40 22–0CD10 3RG40 22–3CD11	3RG40 22–.A.01 3RG40 22–.G.00	3RG40 22–0CD00 3RG40 22–3CD00

Класс		Стандартный	Для ПЛК
Число проводов		3	2
Исполнение		Кубический 12 мм × 40 мм	M 12
Установка в металле		Не заподлицо	Не заподлицо
Расчетное расстояние срабатыванияs_n	мм	4	4
Материал корпуса		Пресс-материал	Латунь, никелированная
Рабочее напряжение (DC)	В	15 ... 34	15 ... 34
Потребляемый ток (без нагрузки)I₀	мА	≤ 17 (24 В); ≤ 30 (34 В)	≤ 1.5 (24В)
Нагрузочная способностьI_e	мА	200 (≤ 50 °C); 150 (≤ 85 °C)	25
Минимальный ток нагрузки		-	2
Частота коммутацииf	Гц	800	300
Точность репродуцированияR	мм	0,2	0,2
Задержка готовностиt_v	мс	40	40
Индикация коммутационного состояния		Желтый светодиод	Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	-
Защита от переполюсовки		•	•
Защита от обрыва провода		•	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP 67	IP 67

Чертеж

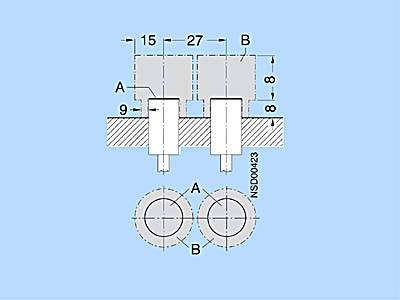

Инструкция по монтажу

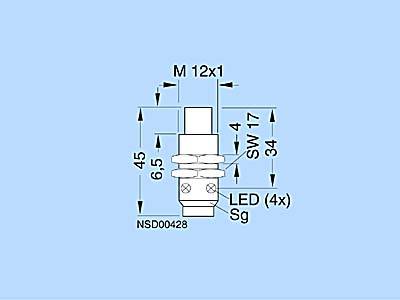

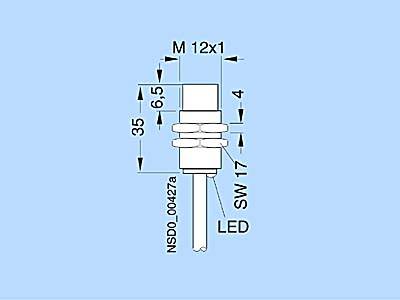

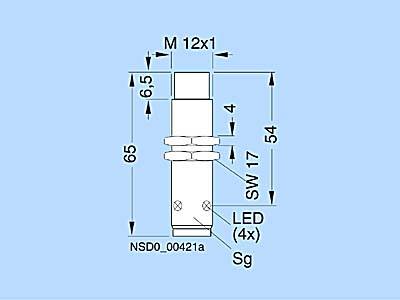

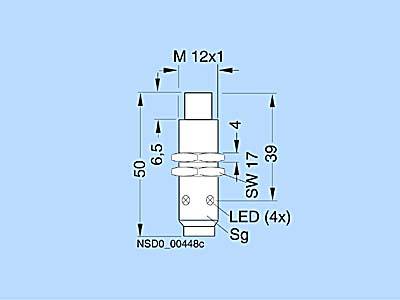

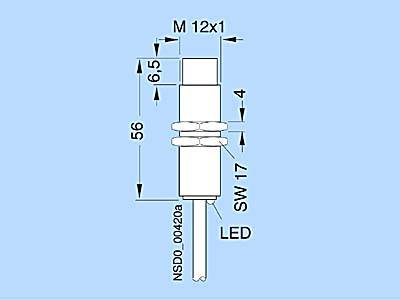

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4022-.....

3RG4022-0..33

3RG4022-3..33

3RG4022-0CD10

3RG4022-3CD11

3RG4022-0.00, 3RG4022-0..01

3RG4022-3..00, 3RG4022-3..01

3RG4022-0JB00

3RG4022-3JB00

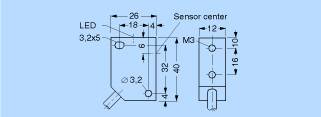

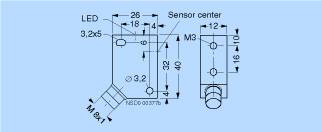

3RG4080-0AG45, 3RG4080-7AG45

3RG4080-0AG45

3RG4080-7AG45

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG4022-0AF01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.089	3 - 5 недель (A)	1
3RG4022-0AF33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.082	6 - 8 недель (C)	1
3RG4022-0AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.098	3 - 5 недель (P)	1
3RG4022-0AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.083	3 - 5 недель (P)	1
3RG4022-0CD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.089	3 - 5 недель (P)	1
3RG4022-0CD10	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.079	6 - 8 недель (C)	1
3RG4022-0GA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.088	6 - 8 недель (C)	1
3RG4022-0GA33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.082	по запросу (D)	1
3RG4022-0GB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.087	3 - 5 недель (P)	1
3RG4022-0GB33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.081	6 - 8 недель (C)	1
3RG4022-0JB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.084	3 - 5 недель (P)	1
3RG4022-3AF01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.031	3 - 5 недель (P)	1
3RG4022-3AF33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.024	4 - 6 недель (B)	1
3RG4022-3AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.031	3 - 5 недель (P)	1
3RG4022-3AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.024	3 - 5 недель (P)	1
3RG4022-3CD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.031	4 - 6 недель (B)	1
3RG4022-3CD11	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.026	4 - 6 недель (B)	1
3RG4022-3GA33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.025	6 - 8 недель (C)	1
3RG4022-3GB33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.025	6 - 8 недель (C)	1
3RG4022-3JB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.031	3 - 5 недель (P)	1
3RG4080-0AG45	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, СЕНСОР С 90 ГРАД. К ВЕРТИКАЛЬНОЙ ОСИ, С КАБЕЛЕМ 2M, PUR, ВЫХОД ПОД 45 ГРАД., IP67	0.08	по запросу (D)	1
3RG4080-7AG45	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 12ММ X 40ММ, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, SENSOR 90DEGR. TO VERTICAL AXIS, С КОМБ. ШТЕКЕРОМ 8ММ, ВЫХОД ПОД 45 ГРАД., IP67	0.024	6 - 8 недель (C)	1
