Дальность срабатывания 4 мм - SIMATIC PXI300

Технические данные

Класс		Расширенный режим (65 V DC)	Расширенный режим (AC/DC)
Число проводов		3	2
Исполнение		M 12	M 12
Установка в металле		Не заподлицо	Не заподлицо
Расчетное расстояние срабатывания s_n	mm	4	4
Материал корпуса		Латунь никелированная	Латунь никелированная
Рабочее напряжение
DC	V	10 ... 65	20 ... 320
AC	V	-	20 ... 265
Потребляемый ток (без нагрузки)I₀
при DC 24 V	mA	≤ 10	1,0
при AC 230 V	mA	-	1,5
Нагрузочная способность I_e
Длительный режим	mA	300	200
20 ms	mA	-	1200
Минимальный ток нагрузки	mA	-	5
Нагрузочная способность f	Hz	800	25/900 (AC/DC)
Репродуцирования R	mm	0,2	0,12
Задержка готовности t_v	ms	40	100
Индикация коммутационного состояния		желтый светодиод	желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	-
Защита от переполюсовки		•	•
Защита от обрыва провода		•	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP 67	IP 67

Класс		IP68 / 69 K	IP68 / 69 K	IP68 / 69 K
Число проводов		3	3	3
Исполнение		∅ 12 mm	M 12	M 12
Установка в металле		Не заподлицо	Не заподлицо	Не заподлицо
Расчетное расстояние срабатывания s_n	mm	4	4	4
Материал корпуса		Пресс-материал	Пресс-материал	Латунь никелированная
Рабочее напряжение (DC)	V	15 ... 34	15 ... 34	15 ... 34
Потребляемый ток (без нагрузки) I₀	mA	≤ 17 (24 В); ≤ 30 (34 V)	≤ 17 (24 В); ≤ 30 (34 V)	≤ 17 (24 В); ≤ 30 (34 В)
Нагрузочная способность I_e	mA	200 (≤ 50 °C); 150 (≤ 85 °C)	200 (≤ 50 °C); 150 (≤ 85 °C)	200 (≤ 50 °C); 150 (≤ 85 °C)
Частота коммутации f	Hz	800	800	800
Репродуцирования R	mm	0,2	0,2	0,2
Задержка готовности t_v	ms	40	40	40
Индикация коммутационного состояния		желтый светодиод	желтый светодиод	желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•	•
Защита от кор. замык./перегрузки		•	•	•
Защита от переполюсовки		•	•	•
Защита от обрыва провода		•	•	•
Защита от индуктивных влияний		•	•	•
Защита от радиоприборов		•	•	•
Степень защиты		IP68 / 69 K	IP68 / 69 K	IP68 / 69 K

Класс		IP68 / 69 K (DC 65 V)	IP68 / 69 K (AC/DC)
Число проводов		3	2
Исполнение		M 12	M 12
Установка в металле		Не заподлицо	Не заподлицо
Расчетное расстояние срабатывания s_n	mm	4	4
Материал корпуса		Пресс-материал	Пресс-материал
Рабочее напряжение
DC	V	10 ... 65	20 ... 320
AC	V	-	20 ... 265
Потребляемый ток (без нагрузки) I₀
при DC 24 V	mA	≤ 10	1,0
при AC 230 V	mA	-	1,5
Нагрузочная способность I_e
Длительный режим	mA	300	200
20 ms	mA	-	1200
Минимальный ток нагрузки	mA	-	5
Частота коммутации f	Hz	800	25/900 (AC/DC)
Репродуцирования R	mm	0,2	0,12
Задержка готовности t_v	ms	40	100
Индикация коммутационного состояния		желтый светодиод	желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	-
Защита от переполюсовки		•	•
Защита от обрыва провода		•	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP68 / 69 K	IP68 / 69 K

Класс		Увеличенный рабочий диапазон	Увеличенный рабочий диапазон
Число проводов		3	3
Исполнение		M 12, короче	M 12
Установка в металле		заподлицо	заподлицо
Расчетное расстояние срабатывания s_n	мм	4	4
Материал корпуса		Латунь никелированная	Латунь никелированная
Рабочее напряжение (DC)	В	10 ... 34	10 ... 34
Потребляемый ток (без нагрузки) I₀	мА	≤ 17 (24 V); ≤ 30 (34 V)	≤ 17 (24 V); ≤ 30 (34 V)
Нагрузочная способность I_e	мА	200 (≤ 50 °C); 150 (≤ 85 °C)	200 (≤ 50 °C); 150 (≤ 85 °C)
Частота коммутации f	Гц	400	400
Репродуцирования R	мм	0,2	0,2
Задержка готовности t_v	мс	40	40
Индикация коммутационного состояния		желтый светодиод	желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	•
Защита от переполюсовки		•	•
Защита от обрыва провода		•	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP 67	IP 67

Чертеж

Инструкция по монтажу

Размеры в зависимости от исполнения

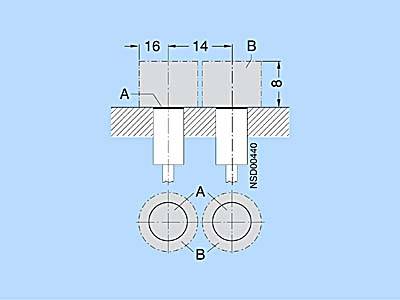

A = активная поверхность

B = свободная от металла

3RG4022-....., 3RG4062-....

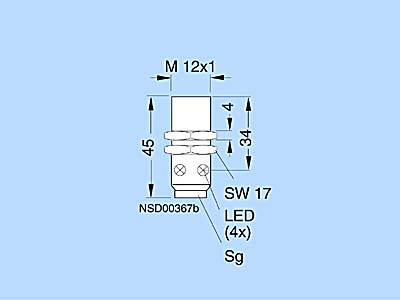

3RG4022-0A.00

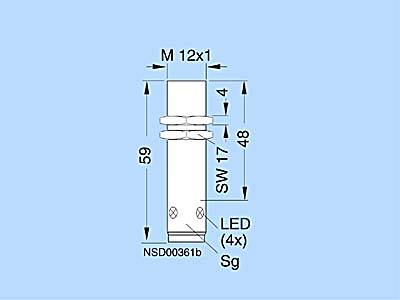

3RG4022-3A.00

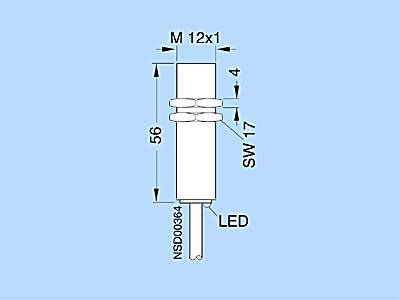

3RG4022-0K.00

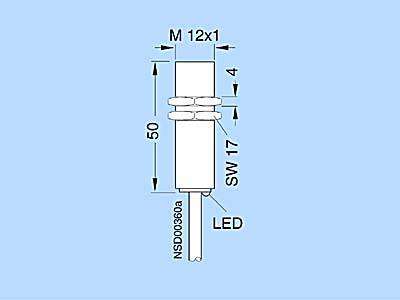

3RG4022-3K.00

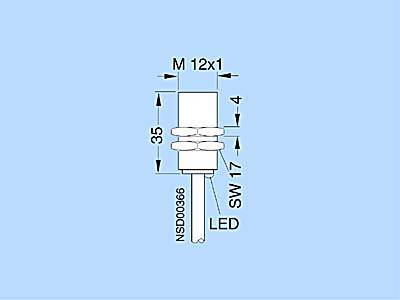

3RG4022-0AG30, 3RG4022-0AF30, 3RG4022-0GB30, 3RG4022-0GA30

3RG4022-0..31

3RG4022-0AB30

3RG4022-0KB30

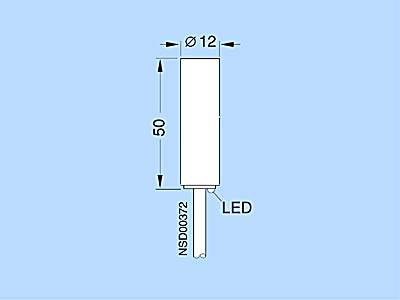

3RG4062-0..30

3RG4112-.....

3RG4112-0AG33

3RG4112-3AG33

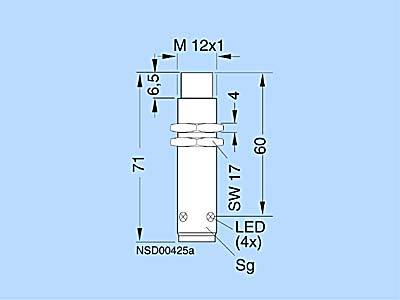

3RG4112-0A.01

3RG4112-3A.01

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG4022-0AA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...65V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.089	6 - 8 недель (C)	1
3RG4022-0AB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...65V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.089	3 - 5 недель (P)	1
3RG4022-0AB30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...65V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.074	3 - 5 недель (A)	1
3RG4022-0AF30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.07	6 - 8 недель (C)	1
3RG4022-0AG30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.073	6 - 8 недель (C)	1
3RG4022-0AG31	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PVC, IP68/69K	0.089	по запросу (D)	1
3RG4022-0GA30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.072	6 - 8 недель (C)	1
3RG4022-0GB30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.071	6 - 8 недель (C)	1
3RG4022-0GB31	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PVC, IP68/69K	0.088	6 - 8 недель (C)	1
3RG4022-0KA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, AC/DC 20...265V/320V SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.087	4 - 6 недель (B)	1
3RG4022-0KB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, AC/DC 20...265V/320V SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.086	3 - 5 недель (P)	1
3RG4022-0KB30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, AC/DC 20...265V/320V SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, 2-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.068	по запросу (D)	1
3RG4022-3AA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...65V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.032	4 - 6 недель (B)	1
3RG4022-3AB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 10...65V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.033	3 - 5 недель (P)	1
3RG4022-3KA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, AC/DC 20...265V/320V SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.033	6 - 8 недель (C)	1
3RG4022-3KB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, AC/DC 20...265V/320V SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.033	3 - 5 недель (P)	1
3RG4062-0AF30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D12ММ, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.074	6 - 8 недель (C)	1
3RG4062-0AG30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D12ММ, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.072	6 - 8 недель (C)	1
3RG4062-0GA30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D12ММ, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.08	6 - 8 недель (C)	1
3RG4062-0GB30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D12ММ, DC 15...34V, SN=4ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.074	6 - 8 недель (C)	1
3RG4112-0AF01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.089	по запросу (D)	1
3RG4112-0AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.088	3 - 5 недель (P)	1
3RG4112-0AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.082	4 - 6 недель (B)	1
3RG4112-3AF01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.03	4 - 6 недель (B)	1
3RG4112-3AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.03	3 - 5 недель (P)	1
3RG4112-3AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M12, DC 15...34V, SN=4ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.026	3 - 5 недель (P)	1
