Дальность срабатывания 5 мм - SIMATIC PXI200

Технические данные

Класс		Стандартный	Стандартный	Стандартный
Число проводов		3	3	3
Исполнение		M 8, короткий	M 8	M 8
Установка в металле		Заподлицо	Заподлицо	Заподлицо
Расчетное расстояние срабатыванияs_n	мм	5	5	5
Материал корпуса		Латунь, никелированная	Латунь, никелированная	Латунь, никелированная
Рабочее напряжение (DC)	В	15 ... 34	15 ... 34	15 ... 34
Потребляемый ток (без нагрузки)I₀	мА	≤ 17 (24В); ≤ 30 (34В)	≤ 17 (24В); ≤ 30 (34В)	≤ 24 (24В); ≤ 40 (34В)
Нагрузочная способностьI_e	мА	200 (≤ 50°C); 150 (≤ 85°C)	200 (≤ 50°C); 150 (≤ 85°C)	200 (≤ 50°C); 150 (≤ 85°C)
Частота коммутацииf	Гц	800	800	800
Точность репродуцированияR	мм	0,15	0,15	0,15
Задержка готовностиt_v	мс	40	40	40
Индикация коммутационного состояния		Желтый светодиод	Желтый светодиод	Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•	•
Защита от кор. замык./перегрузки		•	•	•
Защита от переполюсовки		•	•	•
Защита от обрыва провода		•	•	•
Защита от индуктивных влияний		•	•	•
Защита от радиоприборов		•	•	•
Степень защиты		IP 67	IP 67	IP 67

Класс		Стандартный	Стандартный
Число проводов		3	4
Исполнение		D 18 мм	M 14
Установка в металле		Заподлицо	Не заподлицо
Расчетное расстояние срабатыванияs_n	мм	5 (3,2)	5
Материал корпуса		Пресс-материал	Пресс-материал
Рабочее напряжение (DC)	В	10 ... 30	15 ... 34
Потребляемый ток (без нагрузки)I₀	мА	≤ 1,5	≤ 257 (24В); ≤ 40 (34В)
Нагрузочная способностI_e	мА	50	200 (≤ 50°C); 150 (≤ 85°C)
Частота коммутацииf	Гц	100	300
Точность репродуцированияR	мм	0,15	0,1
Задержка готовностиt_v	мс	0,1	40
Индикация коммутационного состояния		-	Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ		-	•
Защита от кор. замык./перегрузки		-	•
Защита от переполюсовки		•	•
Защита от обрыва провода		-	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP 67	IP 67

Класс		Для ПЛК
Число проводов		2
Исполнение		M18
Установка в металле		Заподлицо
Расчетное расстояние срабатывания s_n	мм	5
Материал корпуса		Латунь, никелированная
Рабочее напряжение (DC)
DC	В	15 ... 34
AC	В	-
Потребляемый ток (без нагрузки)I₀
при 24 В в DC	мА	≤1,5
при 230 В в AC	мА	-
Нагрузочная способностьI_e
Длительный режим	мА	25
20 мс	мА	-
Минимальный ток нагрузки	мА	2
Частота коммутации f	Гц	400
Точность репродуцированияR	мм	0,15
Задержка готовностиt_v	мс	40
Индикация коммутационного состояния		Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•
Защита от кор. замык./перегрузки		-
Защита от переполюсовки		•
Защита от обрыва провода		•
Защита от индуктивных влияний		•
Защита от радиоприборов		•
Степень защиты		IP 67

Чертеж

Инструкция по монтажу

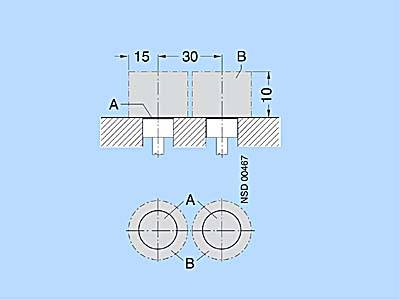

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4013—0..33, 3RG4013-3..33, 3RG4013—0..00, 3RG4013-0..01, 3RG4013—3..00, 3RG4013-3..01

3RG4013-0..33

3RG4013-3..33

3RG4013—0..00, 3RG4013-0..01, 3RG4013—3..00, 3RG4013-3..01

3RG4082

3RG4082-0..00

3RG4082-3..00

Plan view:

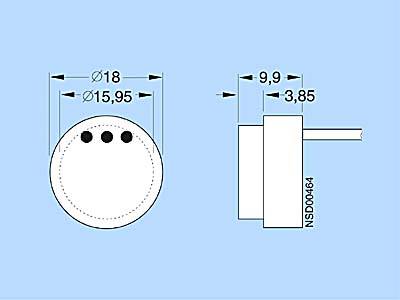

3RG4075

3RG4013-.JB00

3RG4013-0JB00

3RG4013-3JB00

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG4013-0AF01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.116	4 - 6 недель (B)	1
3RG4013-0AF33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.103	4 - 6 недель (B)	1
3RG4013-0AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.113	3 - 5 недель (P)	1
3RG4013-0AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.123	3 - 5 недель (P)	1
3RG4013-0CD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.108	3 - 5 недель (P)	1
3RG4013-0GA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.116	6 - 8 недель (C)	1
3RG4013-0GA33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.103	6 - 8 недель (C)	1
3RG4013-0GB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.116	3 - 5 недель (P)	1
3RG4013-0GB33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.103	4 - 6 недель (B)	1
3RG4013-0JB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.11	3 - 5 недель (P)	1
3RG4013-3AF01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.068	4 - 6 недель (B)	1
3RG4013-3AF33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.051	4 - 6 недель (B)	1
3RG4013-3AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.067	3 - 5 недель (P)	1
3RG4013-3AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.052	3 - 5 недель (P)	1
3RG4013-3CD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.068	3 - 5 недель (P)	1
3RG4013-3GA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.068	6 - 8 недель (C)	1
3RG4013-3GA33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.052	6 - 8 недель (C)	1
3RG4013-3GB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.068	6 - 8 недель (C)	1
3RG4013-3GB33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.051	6 - 8 недель (C)	1
3RG4013-3JB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.068	3 - 5 недель (P)	1
3RG4075-0AH00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D18ММ, DC 10...30V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НЗ, 50MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С ОТДЕЛЬНЫМИ ПРОВОДАМИ 0.5M, PVC, IP67	0.012	6 - 8 недель (C)	5
3RG4075-0AJ00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D18ММ, DC 10...30V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 50MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С ОТДЕЛЬНЫМИ ПРОВОДАМИ 0.5M, PVC, IP67	0.012	3 - 5 недель (P)	5
3RG4075-0GJ00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D18ММ, DC 10...30V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 50MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С ОТДЕЛЬНЫМИ ПРОВОДАМИ 0.5M, PVC, IP67	0.012	3 - 5 недель (P)	5
3RG4082-0CD00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M14, DC 15...34V, SN=5ММ, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.084	3 - 5 недель (P)	1
