Дальность срабатывания 6 мм - SIMATIC PXI300

Дальность срабатывания 6 мм - SIMATIC PXI300

Технические данные

Класс



Расширенный рабочий диапазон

Расширенный рабочий диапазон

Число проводов



3

3

Исполнение



M 8

M 12

Установка в металле



Заподлицо

Почти заподлицо

Rated operating distance sn

мм

6

6

Материал корпуса



Латунь, никилированная

Латунь, никилированная

Рабочее напряжение (DC)

В

10 ... 30

10 ... 30

Потребляемый ток (без нагрузки)I0

мА

≤ 10

≤ 10

Нагрузочная способность Ie

мА

200

200

Частота коммутации f

Гц

500

800

Точность репродуцированияR

мм

0,15

0,15

Задержка готовности tv

мс

15

15

Индикация коммутационного состояния



Желтый светодиод

Желтый светодиод

Меры защиты







Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



-

-

Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP 67

IP 67




Чертеж

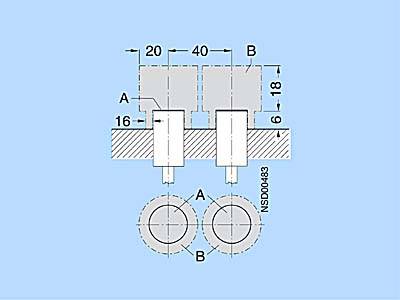

Инструкция по монтажу

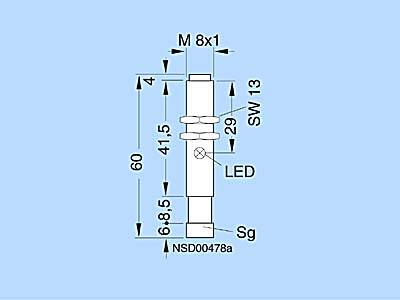

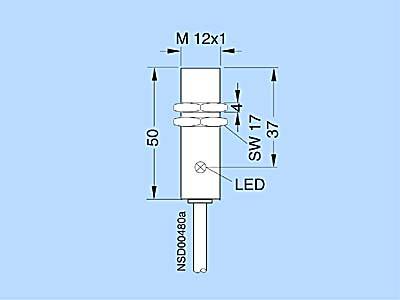

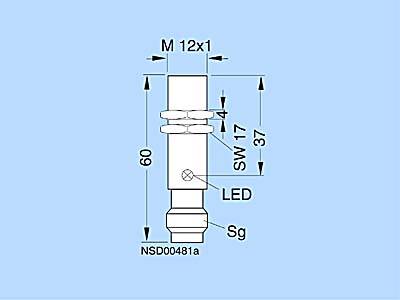

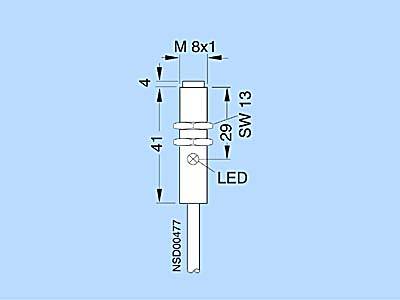

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4621-.....



3RG4621-0..02



3RG4621-7..02



3RG4621-3..02



3RG4612-.....

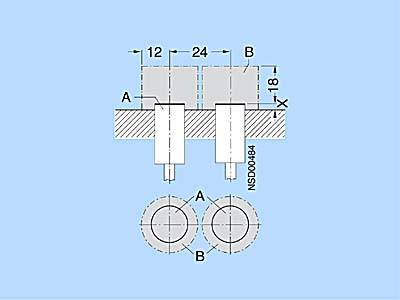

X ≥ 2.4 мм при монтаже в сталь,

X ≥ 1.2 мм при монтаже в другой металл



3RG4612-0..01



3RG4612-3..01

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4312-0AG01SIMATIC PXI330 M12, ИНДУКТИВНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК, =10...30В, SN=6MM, ДЛЯ МОНТАЖА КАК БЫ ЗАПОДЛИЦО, НО-КОНТАКТ, 200MA, PNP, 3-ПРОВОДНЫЙ, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, С КАБЕЛЕМ С ПОЛИУРЕТАНОВОЙ ИЗОЛЯЦИЕЙ, ДЛИНА 2М, СТЕПЕНЬ ЗАЩИТЫ IP670.0933 - 5 недель (P)1
3RG4312-0GB01SIMATIC PXI330 M12, ИНДУКТИВНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК, =10...30В, SN=6MM, ДЛЯ МОНТАЖА КАК БЫ ЗАПОДЛИЦО, НО-КОНТАКТ, 200MA, NPN, 3-ПРОВОДНЫЙ, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, С КАБЕЛЕМ С ПОЛИУРЕТАНОВОЙ ИЗОЛЯЦИЕЙ, ДЛИНА 2М, СТЕПЕНЬ ЗАЩИТЫ IP670.0936 - 8 недель (C)1
3RG4312-3AG01SIMATIC PXI330 M12, ИНДУКТИВНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК, =10...30В, SN=6MM, ДЛЯ МОНТАЖА КАК БЫ ЗАПОДЛИЦО, НО-КОНТАКТ, 200MA, PNP, 3-ПРОВОДНЫЙ, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, С СОЕДИНИТЕЛЕМ M12, СТЕПЕНЬ ЗАЩИТЫ IP670.0933 - 5 недель (P)1
3RG4312-3GB01SIMATIC PXI330 M12, ИНДУКТИВНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК, =10...30В, SN=6MM, ДЛЯ МОНТАЖА КАК БЫ ЗАПОДЛИЦО, НО-КОНТАКТ, 200MA, NPN, 3-ПРОВОДНЫЙ, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, С СОЕДИНИТЕЛЕМ M12, СТЕПЕНЬ ЗАЩИТЫ IP670.0936 - 8 недель (C)1
3RG4321-0AG01SIMATIC PXI330 ИНДУКТИВНЫЙ ДАТЧИК M8, =10...30В, SN=6MM, МОНТАЖ НЕ ЗАПОДЛИЦО, НО, 200MA, PNP, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2 М В ОБОЛОЧКЕ ИЗ ПОЛИУРЕТАНА, IP670.0933 - 5 недель (P)1
3RG4321-0GB01SIMATIC PXI330 ИНДУКТИВНЫЙ ДАТЧИК M8, =10...30В, SN=6MM, МОНТАЖ НЕ ЗАПОДЛИЦО, НО, 200MA, NPN, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ В ОБОЛОЧКЕ ИЗ ПОЛИУРЕТАНА, IP670.093по запросу (D)1
3RG4321-3AG01SIMATIC PXI330 ИНДУКТИВНЫЙ ДАТЧИК M8, =10...30В, SN=6MM, МОНТАЖ НЕ ЗАПОДЛИЦО, НО, 200MA, PNP, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С СОЕДИНИТЕЛЕМ M12, IP670.0933 - 5 недель (A)1
3RG4321-3GB01SIMATIC PXI330 ИНДУКТИВНЫЙ ДАТЧИК M8, =10...30В, SN=6MM, МОНТАЖ НЕ ЗАПОДЛИЦО, НО, 200MA, NPN, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С СОЕДИНИТЕЛЕМ M12, IP670.093по запросу (D)1
3RG4321-7AG01SIMATIC PXI330 ИНДУКТИВНЫЙ ДАТЧИК M8, =10...30В, SN=6MM, МОНТАЖ НЕ ЗАПОДЛИЦО, НО, 200MA, PNP, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С COMBI-КОННЕКТОРОМ 8MM, IP670.0933 - 5 недель (P)1
3RG4321-7GB01SIMATIC PXI330 ИНДУКТИВНЫЙ ДАТЧИК M8, =10...30В, SN=6MM, МОНТАЖ НЕ ЗАПОДЛИЦО, НО, 200MA, NPN, 3Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, С COMBI КОННЕКТОРОМ 8MM, IP670.093по запросу (D)1
